产品详情

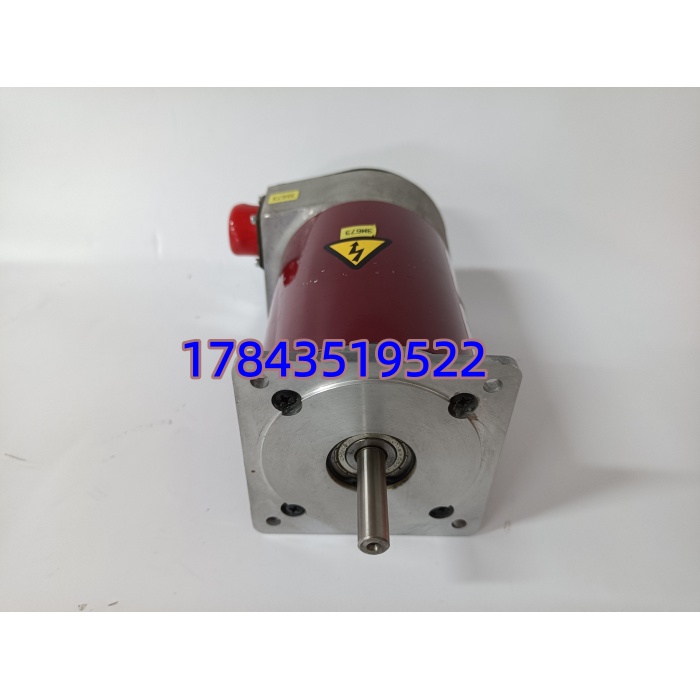

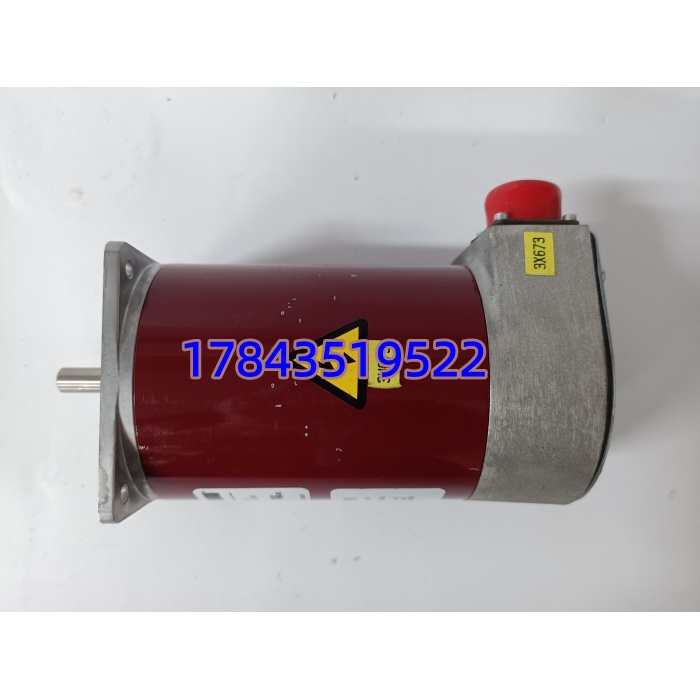

· 型号：E33NCHA-LNN-NS-00
· 品牌：Kollmorgen（原 Pacific Scientific）
· 系列：E Series Hybrid Stepper Motor — NEMA 34 Frame（SIGMAX® Enhanced）
规格参数
- 产品类型：两相混合式步进电机（Hybrid Stepper Motor），开环
- 完整型号解析：E33 = NEMA34 E系列｜NCH = 标准 NEMA 安装 + 3叠片 HA绕组 + 标准单轴｜A = 标准配置占位｜N = 无特殊轴修改（光滑轴/标准轴依批次）｜N = 叠片转子类型｜S = 无反馈(No Feedback/NS Option)｜-00 = 标准无轴封
- 机座尺寸：NEMA 34 — 法兰 3.38″×3.38″（85.8×85.8 mm）
- 叠片长度（Stack）：3 Stack（≈97.8 mm 总长依版本，含轴伸出另计）
- 步距角：1.8° / 整圈 200 步（半步/微步由驱动器决定）
- 保持转矩（Holding Torque）：≈ 6.64 N·m（94 oz·in 并联连接时）
- 绕组配置：4 线并联连接（Parallel，也可串接降流），A 型绕组
- 额定电流：≈ 6.7 A/相（并联）｜3.35 A/相（串联），依驱动器匹配
- 相电阻/电感：依具体绕组版本（典型 R≈0.3Ω 并联，L≈2.8 mH），以原厂曲线为准
- 转子惯量：≈ 1.77 kg·cm²（0.000177 kg·m²）
- 轴型式：光滑轴（Smooth Shaft，NS选项无编码器，部分批次为带键标准轴—严格来说需核对原机实物，E33NCHA 通常光滑轴 NEMA34）
- 出线方式：MS 系列圆形连接器或引线端子（依批次），4 芯
- 最大径向负载：≈ 156 N｜最大轴向负载 ≈ 801 N
- 绝缘等级：Class B（130℃）或 F（155℃）依生产批次
- 工作温度：0℃～+40℃（推荐），存储 -40℃～+85℃
- 防护等级：IP40（本体），轴伸处基本防护（柜内安装）
- 重量：≈ 2.5–2.8 kg
- 安装：NEMA 34 标准四孔法兰，底脚/面板安装
产品介绍
在某半导体晶圆搬运设备的维保记录里碰到过——E33NCHA 驱动 Z轴微调平台，用了十二年轴承润滑脂干涸导致低速丢步（微步下肉眼难察觉），最终贴合精度超差才发现是电机本体转子阻力变大而非驱动器参数漂移。这货本质是开环执行元件，没编码器给你报警”我走偏了”，全靠定期复核定位重复性和手感判断轴承状态。
它是 Pacific Scientific E系列 SIGMAX® 结构的经典产物——比普通 NEMA34 步进多约 25% 转矩密度（官方称 Sigmax 磁通聚焦技术），三叠片给足保持转矩对付惯量负载。原厂 Legacy/Discontinued，新设计推 AKM 伺服或 newer stepper lines，在役设备躲不开。市面流通多为 NOS 或拆机测好件，采购必要求手动旋转顺畅无卡滞 + 绕组电阻/电感对标 Datasheet ±10% + 引出线/插头完好的测试记录。按 ABC 分类——若驱动关键定位轴（上料/封口/刀架）归入 A 类，建议每机型/产线备 1 件 Buffer Stock；通用传送轴可 B 类厂级共享。TCO 视角：一台包装线因缺此马达停机待件 3 天损失远超十倍单件价，提前囤比临时跨洋调货划算。
应用场景与库存策略
E33NCHA 故障征兆：低速微步”失步”（定位渐偏）、绕组开路（驱动器报 O/L 或相断）、轴承受力后手转卡滞异响、温升异常高（>70℃ 持续）。开环系统不会主动报”电机坏”，多表现为产品尺寸/位置慢慢漂移后被质检抓包。
- 包装/灌装线 步进驱动送膜/切刀/计量螺杆（NEMA34 开环定位）→ 单台机关键定位轴→建议每 2–3 台同类设备备 1 件冷备（Cold Spare），入库核对叠片数(3 Stack)及光滑轴/带键轴与现网一致，每 2 年手转核验无卡滞。
- 半导体/电子组装 精密平台 X/Y/Z 粗定位（步进开环）→ 若后续计划改伺服闭环→只备 1 件过渡，余预算投改造；暂不改→按 A 类Last-time-buy 锁定 1–2 件（E系列 NOS 存量逐年收紧）。
- 数控机床/雕刻机 辅助轴（对刀/分度）→ B类可按厂级 N+1 共享备件池管理。
- 二手/翻新件验收→ 索要：① 序列号及铭牌微距照 ② 两相绕组电阻值测试记录（应与 Datasheet 吻合 ±10%）③ 手转顺滑无阶跃卡滞视频/说明 ④ MS插头针无氧化，拒收轴承锈或引线老化脆裂件。
真实案例：华东某药包线六头转盘计量螺杆由 E33NCHA-LNN-NS-00 驱动，运行九年某天换规格调参数后发现重复定位超差 0.5mm（微步失步累积）。因库房无备件原厂交期无期，从渠道调 NOS 件等了 11 天，期间降速手工补料损失估算五位数。事后按 ABC 归入 A 类——向可靠渠道一次性签 2 件同型号冷备入库（其中 1 件做年度拆封手转核验），另推动关键工位逐步评估升级带编码器步进或轻伺服。后来邻线同型电机轴承锈死，拆封冷备 30 分钟恢复生产。
