产品详情

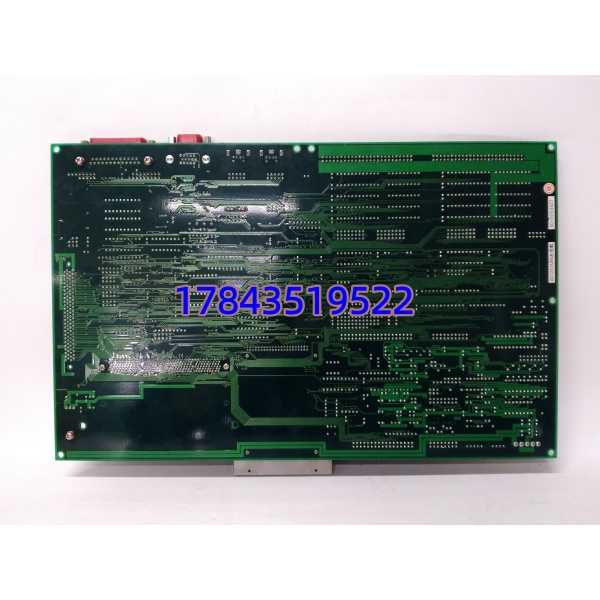

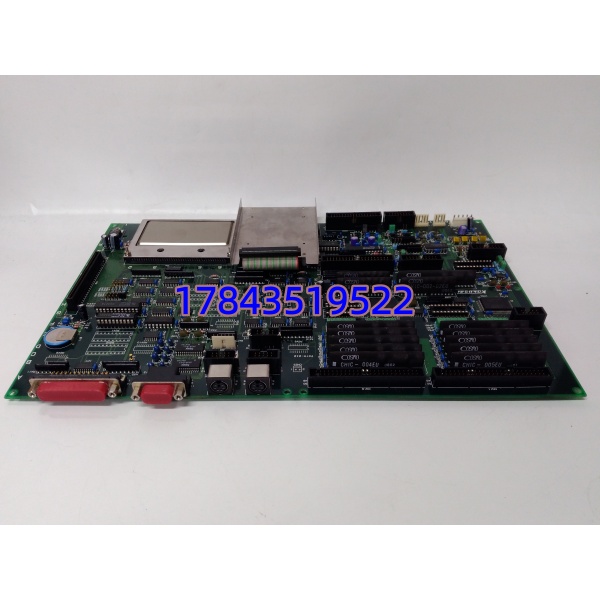

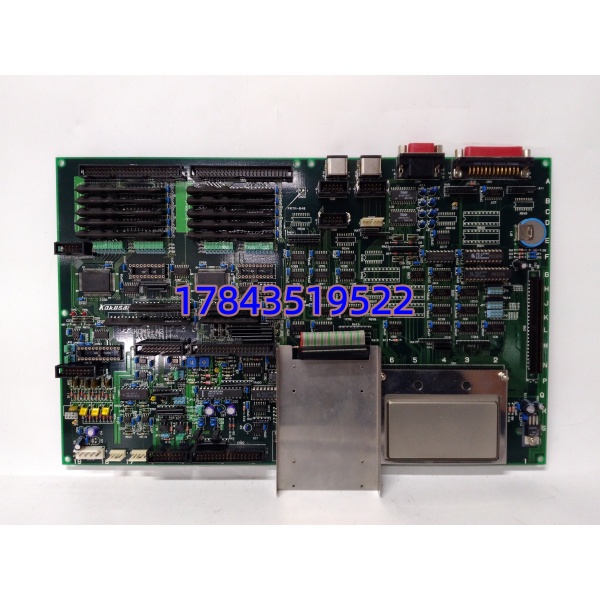

· 型号：CXP-544A（含 KOMS-A2 子板，标签分别打 CXP-544A / KOMS-A2）
· 品牌：KOKUSAI ELECTRIC CO., LTD.（现属 SCREEN Holdings）
· 系列：KOMS / CXP 系列——用于 DCS / Eterna 垂直 LPCVD、Diffusion、Oxidation 炉管
技术参数
- 产品标识：CXP-544A（模拟量 I/O 主板）+ KOMS-A2（通信/状态管理子板，插于主板排针）
- 适用系统：Kokusai DCS 系列、Eterna 系列 200mm/300mm 垂直扩散炉（CXP-1000/CXP-2000 控制机架）
- 模拟量输出：8～16 通道（依 Boot ROM 版本），±10 V DC 或 4–20 mA 软件可配，12/14-bit DAC
- 输出隔离：通道–系统地 ≥1500 Vrms（光耦/变压器隔离，防地环流），典型负载驱动 ≥500 Ω（电压模式）或 ≤500 Ω（电流模式）
- 模拟量输入：热电偶 K/J 型（带冷端补偿）或 4–20 mA / 0–10 V（压力计/MFC 反馈），分辨率 12～16 bit
- 控制精度：±0.1% FS（25℃），温度漂移 <50 ppm/℃（典型）
- 背板供电：+5 V DC（逻辑）、±12 V DC（模拟部分）由 CXP 机架背板提供，典型功耗 5～10 W
- 内部总线：专有 KOMS 并行背板总线与 CXP CPU 通信（无 Modbus/Profibus 直接出线）
- 扫描周期：背板同步刷新，典型 100～500 ms（取决于系统配方步数）
- 安装方式：插入 CXP 控制机架专用槽位（edge connector），带金属 EMI 屏蔽罩
- 工作温度：0 ～ +50 ℃（洁净室环境，建议柜内强制风冷）
- 存储温度：-20 ～ +70 ℃
- 认证/标准：SEMI S2/S8（系统级）、CE（部分批次）
- 固件依赖：CXP-544A Boot ROM 版本须与 KOMS-A2 固件及主机 CXP CPU 软件版本严格匹配，否则通信握手失败
产品介绍
Fab 里扩散炉突然报”CXP COMM ERROR”或温控区输出死值——十有八九是这块 CXP-544A 老化了（电解电容干涸或背板金手指氧化），而整台炉管一停每小时烧掉几万晶圆成本。这块模块的作用就是把 KOMS CPU 的数字配方翻译成模拟量去推 MFC 和加热器 SCR，同时把热电偶毫伏信号放大送回 CPU 做 PID 闭环，±0.1% FS 精度保住 ±1℃ 的炉温均匀性——这是普通 PLC 模拟量卡做不到的（也没 KOMS 私有协议）。现场换过几块，提醒两点：拆装必须戴腕带（Class 1 ESD），新模块上机前务必从原设备备份 EEPROM 参数并用同版本固件引导，否则即使硬件正常也会报 Config Mismatch。
严格来说它是 Kokusai 专有系统组件，不能用于西门子/三菱/AB 机架，也没有标准现场总线口单独跑。商业现实：KOKUSAI 已 EOL 此平台，全新件基本绝迹，市面货源为 NOS（New Old Stock）或经老化测试的功能良品，交期视库存 3～15 工作日，建议关键炉管按 1:1 做冷备——这块板故障直接导致整台炉管 Down，不像普通 DI/DO 卡还能旁路。新设备平台已迁至 Eterna-X（IPC+EtherCAT），老线无官方 pin-to-pin 替代。
替换与升级建议
✅ 直接替换
- ——物理 pin-to-pin 兼容，插回原槽位加载原参数即恢复。更换前记录 Slot 号及所有 DIP/跳线设置，建议用设备自带”Parameter Save”功能导出配置。
⚠️ 软件兼容（需核对固件/配置）
- CXP-544B / CXP-544C（同代演进版）——物理插槽兼容但 Boot ROM 与 KOMS-A2 子板固件须匹配系统 CPU 软件版本，部分老设备需升级 CXP 主机固件或重烧 EEPROM 才能识别，改动量中等（约 0.5～1 天验证），无硬件成本差异。
- 早期 CXP-54xA 不同 Rev（A1→A2）—— 子板版本须对应，混插可能 I/O 通道映射偏移，需对照 KOKUSAI ECO 公告核对 Channel Assignment Table。
❌ 硬件不兼容
- 通用 PLC 模拟量模块（1746-NI8、6ES7331 等）——背板总线、协议、固件均不同，物理无法插入 Kokusai CXP 机架。
- KOKUSAI Eterna-X 系列 I/O（基于 EtherCAT）——新平台架构不同，无法直接向下兼容 槽位。
若无同型号库存且炉管允许停线改造，部分 Fab 委托第三方做 CXP→Eterna-X 升级套件，但这属整柜改造而非模块替换。采购前确认你设备是 Kokusai DCS/Eterna CXP 系列（非新 Eterna-X IPC 平台）且记录原 Boot ROM 版本号。
