产品详情
· 型号：T9432
· 品牌：ICS Triplex（现 Schneider Electric / 原 Rockwell Automation Trusted 系列）
· 系列：Trusted / AADvance Analog Input Module（配合 T8110B/T9300 等主处理器使用）
规格参数

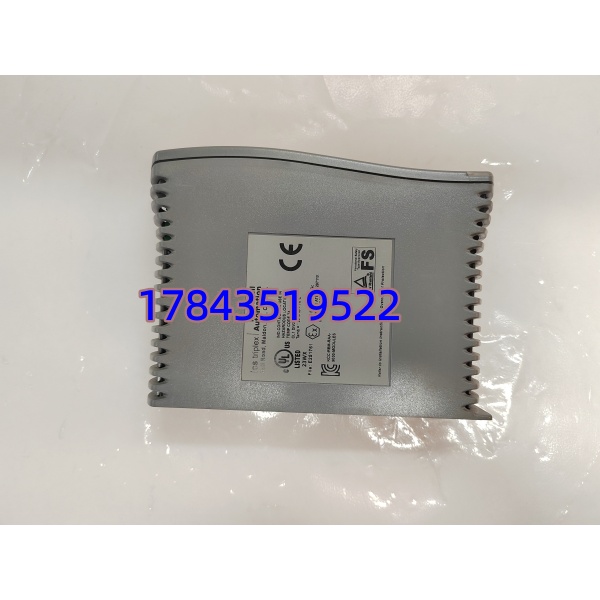

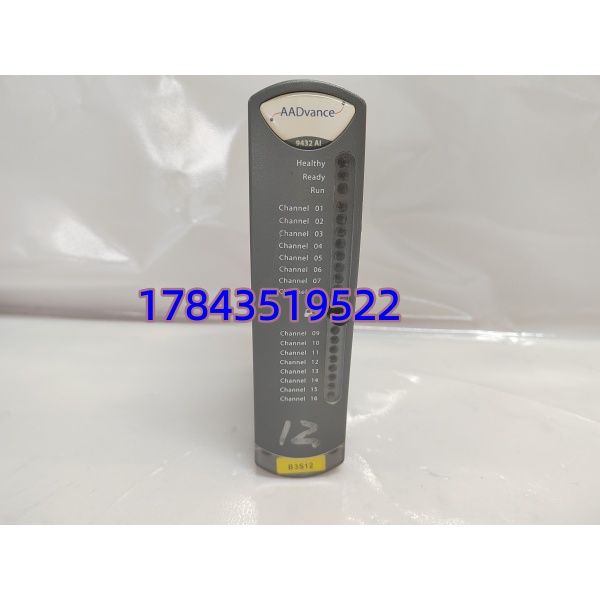

- 产品全称：ICS Triplex T9432 三重模件冗余（TMR）16 通道模拟量输入模块
- 制造商：ICS Triplex，现属 Schneider Electric（Triconex/Trusted 产品线）
- 适用系统：Trusted TMR System（机架 T8100/T8300）或 AADvance 系统，配合 T8110B/T9300 主处理器
- 输入通道数：16 通道独立隔离（部分资料标注 8/16 依硬件版本及组态，T9432 标准多为 16CH AI）
- 输入信号类型：4–20mA（两线/四线）、0–20mA、0–5V、1–5V、±5V、±10V（软件可配）
- 输入阻抗（电流模式）：≈250Ω
- 分辨率 / 精度：16 bit ADC，典型精度 ±0.1% FS（满量程），温度漂移 ≤50ppm/℃
- 采样/更新率：每通道可配，典型 6ms～100ms/通道循环更新
- 隔离耐压：通道-背板及通道间 ≥500VDC（脉冲耐受 2500V），光电隔离
- HART 支持：支持 HART 数字信号透传（不破环安全回路）
- 诊断功能：通道开路/短路检测、超量程、模块自诊断、SOE（事件顺序记录，1ms 分辨率）
- 安全认证：TÜV certified IEC 61508 SIL 3（系统级可达 SIL 3，模块本身符合 SIL 3 设计要求）
- 供电 / 功耗：背板 24VDC（工作范围 18–32VDC），典型功耗 ≈4W，最大 ≤8W
- 热插拔：支持在线（Hot-Swap）更换，插入后自动与 TMR 伙伴同步配置
- 工作环境：0～+60℃（部分宽温版标 -40～+70℃，以模块标签为准），5～95%RH 无凝露

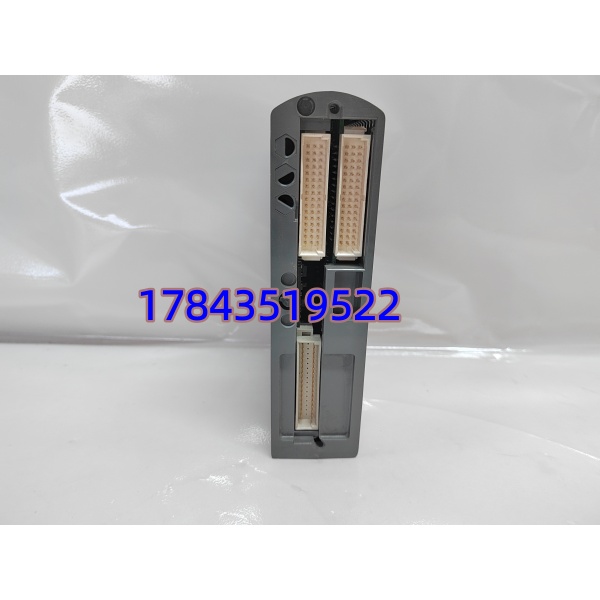

- 安装 / 尺寸 / 重量：插入式安装于 Trusted 机架（配对应端子板 T9831/T9832/T9833），约 266×31×303 mm，重 ≈1.0～1.5 kg；IP20
产品介绍
（从维护者视角切入）在 SIS 机柜巡检时最常听到仪表工抱怨”AI 卡数值跳变”——九成是普通 PLC 模拟量卡被变频器共模干扰搞的，而 T9432 的三重独立采样+硬件表决能把单通道干扰直接剔除，现场实测发现它甚至在变送器回路轻微接地不良时仍能给出可信过程值并主动报开路告警，这对 ESD 参与 SIF（安全仪表功能）的逻辑判断很关键。严格来说，它只在 Trusted Toolset 工程文件里正确分配了 I/O 地址和信号类型后才工作，插进机架但未组态会亮故障灯——别当成模块坏了。
从备件管理角度看，T9432 虽比主处理器 T8110B 故障率低，但它是模拟量变送器（压力/液位/温度）进入 SIS 的唯一入口，整柜少一张就可能让某 SIF 降级或旁路上线，审计要开不符合项。Trusted 早期 I/O 模块供货也在收紧，部分区域原厂已建议做 LTB（Last Time Buy）。按 ABC 分类把它归 B+ 类——单柜用量通常 2～6 块，建议至少留 1 块经测试的冷备或按”同类机架共享池”保 1 件，固件/硬件版本与现网尽量一致以免组态不匹配。
应用场景与库存策略
SIS 模拟量输入卡故障相对少见，但若同一机架多槽同期老化（同批次电解电容）或出现雷击感应浪涌击穿输入侧光耦，会一次性损失多个 AI 通道——此时若无备件只能临时跨槽重组接线或旁路，违背 SIL 论证初衷。
典型场景与备货建议：
- 炼化/海上平台 ESD/F&G 系统过程变量采集（压力、液位、温度变送器 4–20mA 进 SIS）→ 非它不可（TMR 私有背板 + SIL 3 认证）→ 建议按每套 SIS 机架保 1 件冷备（经机架联调测试），多套相同配置可建共享池保 1～2 件。
- 电厂 FSSS/汽机保护模拟量监测（热电偶/变送器经安全栅接入）→ 按 I/O 机架总数 N，保 ceil(N/3) 件或至少 1 件，写入 PM 年检清单定期核验存放状态。
- 老厂延寿无近期 SIS 迁移计划→ 做 Last-Time-Buy，按剩余服役 5～10 年估算故障率加安全系数采购，要求供应商提供 SOE 自检通过报告及 SN 追溯。
- EPC 新建项目指定 Trusted 平台→ 随机备件按 I/O 模块总数 10～15% 提报，最小 1 件。
真实案例：
某沿海 LNG 接收站，ESD 系统三套 Trusted 机架共用了 11 块 T9432 采集罐区液位与压力。第三年台风季遭附近雷击感应，二号机架 Slot 3 的 报”Channel Open All”——实际是输入侧光耦受浪涌损伤。库房登记有”待申购”但一直没批，紧急从国内代理商调 NOS 件空运次日达，期间该 SIF 回路暂时旁路上线接受 HAZOP 观察。事后把 从普通 B 类升 B+ 类强制保 1 件经测试冷备入库，并要求每年坞修/大修窗口做一次热插拔演练确认同步无报错。教训就一句——SIS I/O 卡可以几年不坏，但坏的时候你最好已经把它锁在防爆柜里。
