描述
关键技术规格
| 参数项 | 规格值 |
|---|---|

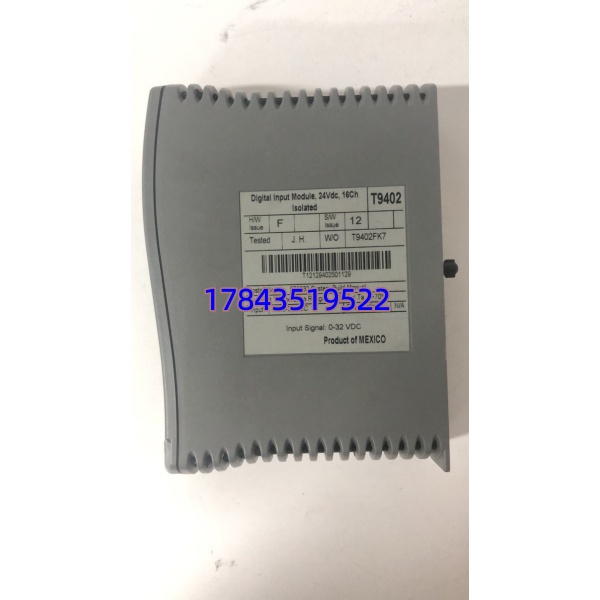

| 订货号 | T9402 |
| 制造商 | ICS Triplex / Rockwell Automation |
| 适配系统 | AADvance® Safety Instrumented System (SIS) |
| 模块类型 | 数字量输入模块 (DI) |
| 输入通道 | 16 路，光电隔离，独立诊断 |
| 额定电压 | 24 V DC（工作范围 18–32 V DC 由底板供电） |
| 输入电流 | 约 6.5 mA / 通道（典型） |
| 隔离电压 | 通道-总线 ≥ 500 V AC（光耦隔离） |
| 响应时间 | < 250 μs（典型）/ 扫描周期 Simplex 0.924 ms |
| 安全认证 | SIL 3 (TÜV, IEC 61508 / IEC 61511)，CE / UL / ATEX Zone 2 |
| 冗余架构 | 支持 Simplex / Dual / Triple Modular Redundancy (TMR) |
| 热插拔 | 支持（配合 T9801/T9833 端子板，在线更换不中断） |
| 工作温度 | -40°C ～ +70°C |
| 功耗 | ≤ 4.0 W |
| 安装方式 | AADvance 机架插槽式，适配 T9100 系列机箱及 T9833 三重化端子板 |

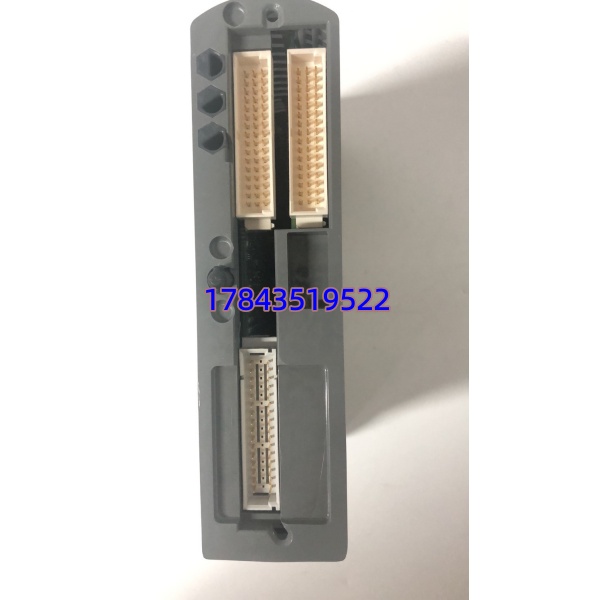

产品深度介绍

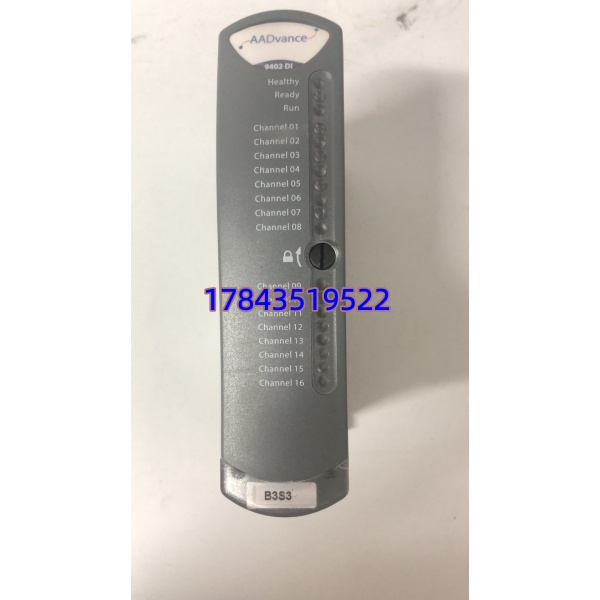

ICS Triplex T9402 是 AADvance 安全仪表系统中的 16 通道 24V DC 隔离数字输入模块，专门采集现场急停按钮、限位开关、压力开关等开关量信号，经 TMR 表决后送入安全逻辑解算。
模块通过 SIL 3 认证，每通道独立光耦隔离并带线路开路/短路诊断，支持热插拔在线更换。相比普通 PLC 数字量模块，它的诊断覆盖率和故障容忍度更高，是石化、海上平台等对安全完整性等级有硬性要求的 ESD 回路首选输入模块。
应用场景与行业案例
海上平台或炼厂 FCC 装置的紧急停车系统(ESD)，联锁回路常年挂在那里不动——一旦该动的没动，后果就是爆炸或泄漏。T9402 就是负责把这些”该动的信号”可靠送进安全控制器。它不怕单通道漂移，不怕现场线路老化，自带诊断能把断线揪出来。
典型应用场景：
- 石油化工 / 海上油气 — ESD 紧急停车系统
采集井口平台/炼厂的紧急停泵按钮、压力高限开关。SIL 3 认证+TMR 架构确保单点故障不会误动或拒动。
- 火电 / 核电 — 汽轮机保护及 F&G 火灾气体检测
接入火焰探测器、手动报警按钮、气体探头。要求高诊断覆盖率，防止误报警导致机组跳闸。
- 化工 — HIPPS 高完整性压力保护系统
监测高压泄放阀上下游压力开关。模块需耐受 -40°C 机柜环境且有完备 SOE 记录。
- 制药 / 精细化工 — GMP 关键联锁
反应釜超温/超压急停信号采集，满足审计追溯要求。
案例：某海上平台 ESD 回路备件告急
南海某作业平台年度检修发现两块 T9402 其中一块 LED 报通道故障，经查是现场海水腐蚀导致端子接触不良，但模块本身也显示老化告警。原厂告知 EOL 且英国调货要 5-6 周，平台不允许离线这么久。
采购通过我们调拨一块全新原装库存，核对固件版本兼容 AADvance V3.x，附带测试报告。顺丰次日达，工程师热插拔更换，系统自动同步，15 分钟恢复在线监测。平台安全总监事后把 T9402 列入 A 类关键备件，最低储备 2 块。
