描述
产品详情

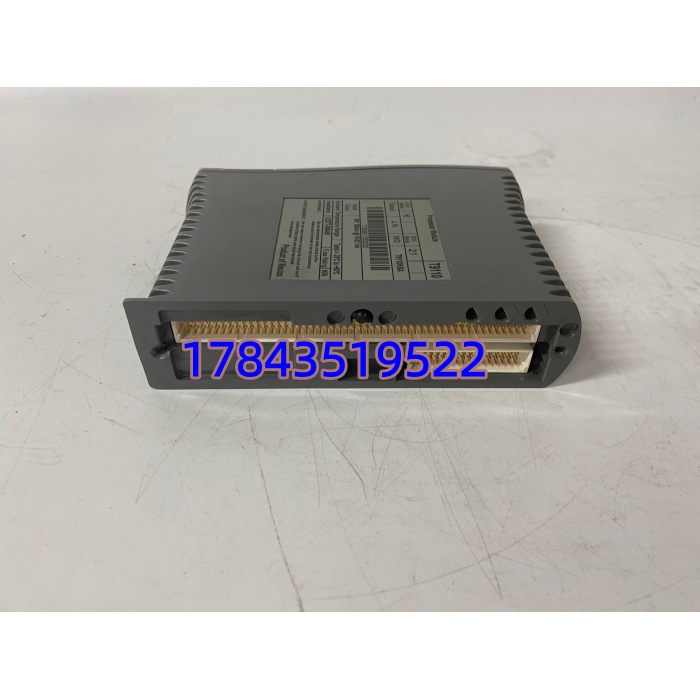

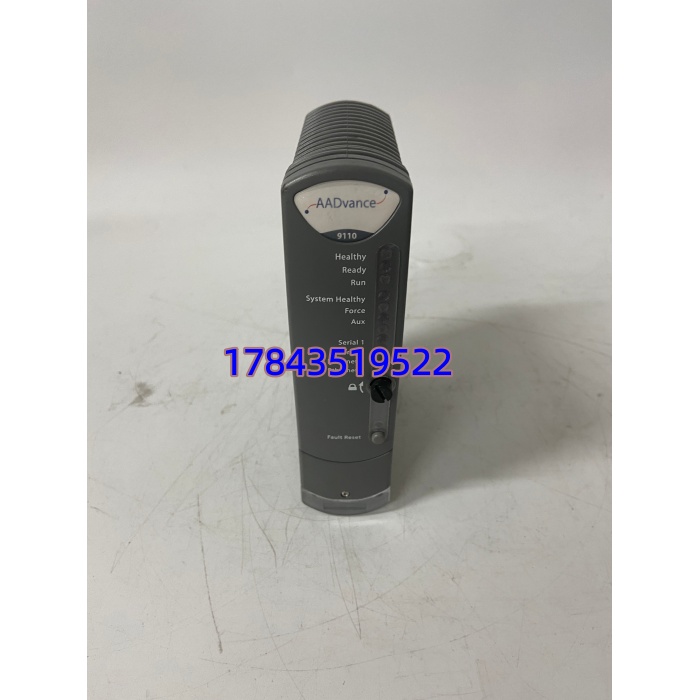

· 型号：T9110
· 品牌：ICS Triplex（Rockwell Automation）
· 系列：Trusted® T8000 / T8400 SIS — Power Supply Module (PSM)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | T9110 (Power Supply Module — PSM) |
| 常见 Spare / Order P/N | T9110；Associated Spare Kit P/N 如 93500000-100 / 98305151-100 依 region（采购以 T9110 本体为准） |
| 制造商 | ICS Triplex Ltd. (Rockwell Automation / A‑B Safety Integrity Systems) |
| 产品类型 | Trusted SIS Rack Power Supply Module — 24 VDC input, Backplane Logic Supply |
| 适用机架 | Trusted T8110/T8150/T8440/T8431 系列机架（T8000 及 T8400 架构），插入机架专用 PSU Slot（通常 Slot 1 & 2 为冗余 PSU） |
| 输入电压 | 18 – 32 V DC（标称 24 V DC，推荐 24 V DC ±10%，反极性保护） |
| 输入电流 | 依机架负载典型 3–8 A @24V DC（满配 T8431×多块 + T8440 CPU ≈5–7A） |
| 输出（背板） | +5 V DC 逻辑电源（典型 15–25 A max 依 PSU 版本），+24 V DC IO Ref 经背板分配（非直接从 PSU 端子出） |
| 冗余支持 | 支持 1+1 冗余对（两片 T9110 并机自动均流），任一片可在线热插拔更换 |
| 状态指示 | 前面板 PWR（输入 OK）/ HEALTH（输出 OK）/ WARN LED；可通过 TriStation 读 PSU Voltage / Temp / Load % |
| 保护功能 | 输入 UV/OV、输出 OVP/OCP/OTP、风扇失效检测（若机架带风扇单元 T8100F） |
| 热插拔 | 支持（冗余对配置下降级为单 PSU 运行，建议尽量不停机更换；Simplex 配置需机架短暂掉电） |
| 供电端子 | 前端 2‑pin 或 4‑pin 可拔插螺丝端子（依版本 + / – / PE），推荐双路独立 24V DC 分两路供电冗余 PSU |
| 功耗 / 散热 | 典型 30–60 W 损耗（满负载），自带散热鳍片对流冷却 |
| 工作环境 | 工作 0℃～+60℃（带保形涂层 -25℃～+70℃），存储 -40℃～+85℃，湿度 5%～95% 非冷凝 (G3 per ISA S71.04 涂层版) |
| 认证 | IEC 61508 SIL 3 系统组件 / TÜV / UL / cUL / CE / FM / ATEX/IECEX（依 Option） |
| 配套件 | 常需 T8100F 风扇单元（若机架满配高 dissipation I/O）、24V DC 配电熔断器/断路器独立回路 |
| 停产状态 | T9110 部分早期 HW Rev 进入 Limited Availability；Rockwell 对 Trusted 平台仍提供 Life Cycle Support 但交期波动——市面 NOS + 拆机测好流通 |
产品介绍
现场实测发现——某炼化重整装置 ESD 柜年检做电源切换试验，拔右路 （冗余对） 重新插入后 HEALTH LED 闪红不回绿，量输入 24V OK——拆下查为内部 DC/DC 初级 MOSFET 驱动 IC 周边贴片电容漏电致起振失败，换新恢复。（严格来说 只为机架背板供逻辑电，现场接线 24V DC 通常分两路独立 UPS/市电各供一片 PSU 做 1+1 冗余；它挂了 Simplex 机架全停、冗余对降单 PSU 运行（TriStation 报 “PSU B Failed, System in Degraded Mode”）——SIS 系统不容许长期单 PSU，必须限时恢复。另外注意： 输入端推荐串联快熔熔断器(典型 10A gG/gS) 且两片 PSU 分别从不同 24V DC 源取电，避免共因失效。）
是 Trusted SIS 的”心脏”——它故障整柜失电（Simplex）或降级运行（Redundant），ESD 保护逻辑失去。从 TCO 看单价中等但影响 SIL 回路可用性，属 A 类关键备件；Rockwell 对 Trusted 硬件部分区域交期 12～20 周，建议按机架数量 N 做 N+1 冷备（最少 1 件，多机架同型按共享池备 1～2 件），注意涂层版与非涂层版按现场环境匹配。
应用场景与库存策略
SIS 电源模块故障表现：PWR 灯灭（输入丢电）、HEALTH 闪/灭（输出故障或过载）、TriStation 报 PSU Fault ——冗余对可暂运行但安评常要求限期修复，Simplex 直接跳 ESD 或失监视。
- 炼化/化肥 ESD/F&G 系统(Trusted T8440+T8431 机架) → 为 CPU+I/O 供逻辑电 → 非它不可因 Trusted 架构锁定且冗余对需同型号均流 →
- 海上平台/电厂 辅机 SIS(Trusted 遗留) → 盐雾优选带 Conformal Coat 版 → 建议：如有在役立即核查 Rockwell Lifecycle Notice 做 Last-time-buy 1～2 件封存
- 新建项目技改 → Rockwell 仍推 Trusted T8400 系列（含 最新 Rev）可新采但注意 TriStation 版本兼容；若整体 SIS 迁移考虑 A‑B GuardLogix 或 PlantPAx SIS — 老柜改造保留 时同步锁 NOS → 建议新采同步确认 TriStation 最低版本要求(≥ v4.xx 通常 OK)
- 备件管理注意 → 无用户电池/可耗件，但电解电容老化是主失效模式（典型 15–20 年），库存 NOS 超 10 年建议做老化烤机再封存
真实案例：
某沿海 LNG 接收站 2019 年 SIL 回路年度测试，做 ESD 柜冗余 PSU 切换试验——右路 拔出重插后 HEALTH 不回绿（冗余对左路正常承载）。确认为老批次（2005 年投用 Rev A）DC/DC 初级电容干涸致冷启失败。库房按”C 类电源模块零库存”——临时协调兄弟单元借调延误 8h（SIS 降为单 PSU 运行需每日签批）。向 Rockwell 授权渠道调 2 件 NOS （Rev C 向下兼容 Rev A 系统，TriStation 5.0.x 识别 OK）测试 OK 入库，EAM 标记 A 类并要求每次大修做 PSU 输入/输出端子扭矩复核 + TriStation 读 Load % 记录。教训直白——SIS 电源没备份等于赌不坏，冗余对单片故障虽可短时运行但绝不该长期将就。
