描述
产品详情

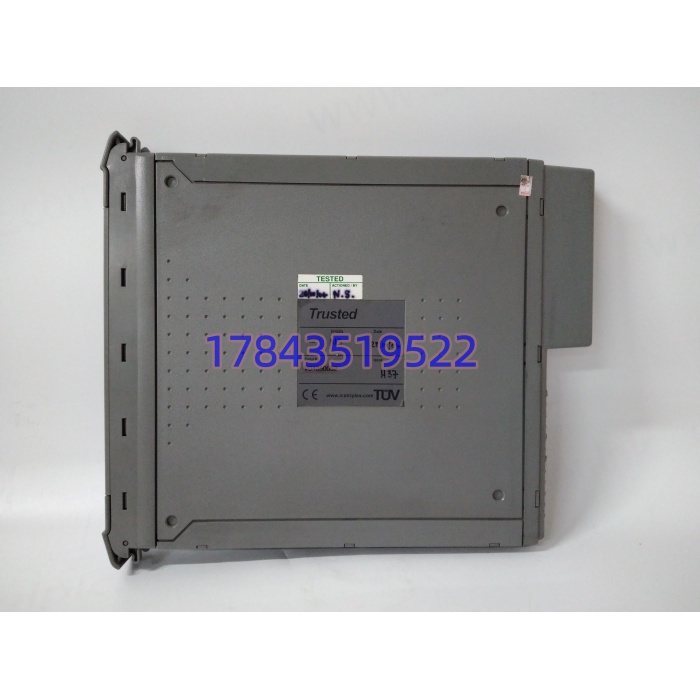

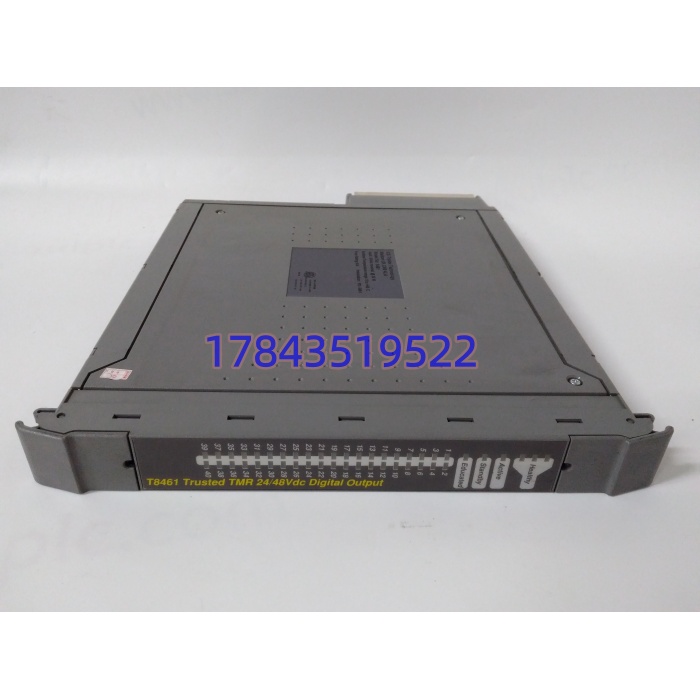

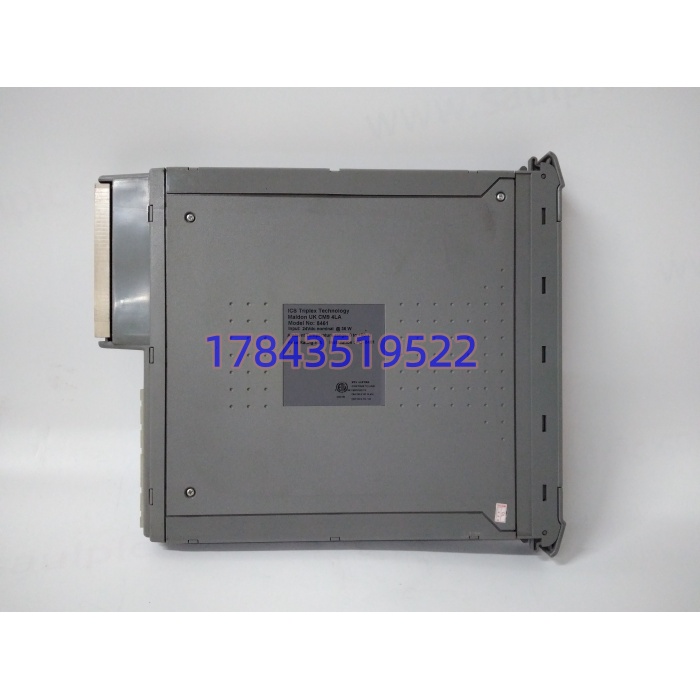

· 型号：T8461
· 品牌：ICS Triplex（Rockwell Automation 旗下）
· 系列：Trusted TMR（三重模块冗余）安全系统
规格参数
| 参数项 | 规格值（以原厂 RM253 / 铭牌为准） |
|---|---|
| 产品定位 | Trusted 40 通道 TMR 数字输出模块 |
| 冗余架构 | 每通道三独立驱动电路，硬件 2oo3 表决 |
| 输出通道 | 40 路 DO，分 5 组独立电源组（每组 8 点） |
| 现场电压 | 18–60 V DC，标称 24 V / 48 V 可选 |
| 单通道电流 | 0.75 A 连续，每组最大 6 A |
| 导通电阻 | ≤1.6 Ω |
| 最小负载电流 | 25 mA（防开路诊断失效） |
| 响应时间 | 通/断 ≤0.5 ms |
| SOE 分辨率 | 1 ms，时间戳精度 ±0.5 ms |
| 短路保护 | 电子自锁，故障清除自动复位，无外置熔丝 |
| 线路诊断 | 开路/短路/过流/粘连检测，负载电流回读 |
| 隔离耐压 | 现场↔逻辑 250 V DC 工作 / 2.5 kV 耐压；组间 50 V 加强 |
| 背板供电 | 20–32 V DC（IMB 背板取电） |
| 功耗 | 系统侧约 22 W，现场侧随负载 |
| 安装 | T8100/T8300 机架单槽，带电热插拔 |
| 尺寸重量 | 266×31×303 mm，约 1.29 kg |
| 工作温度 | -5~60 °C（T8461C 涂层版可短扛 -20 °C 启动） |
| 存储温度 | -25~70 °C |
| 湿度 | 5–95 % RH 非冷凝 |
| 认证 | IEC 61508 SIL 3、TÜV、CE、UL、CSA |
| 故障安全 | 背板失电/模块故障→全部输出去激励（fail de-energized） |
产品介绍
T8461 是 ICS Triplex Trusted TMR 系统里“最后那一公里”的执行单元。安全逻辑在 T8110B 之类处理器里算完，经 IMB 背板把输出状态发给 T8461，板内三个微处理器各自驱一路晶体管，三路结果硬件表决后送到现场端子。单路驱动芯片击穿粘连？另外两路直接否决，阀门不会误动。它跟 T8151B（通信卡）完全两回事——T8461 不碰 Modbus、不碰以太网，只干“把安全命令变成 24 V 触点”的活。
跟普通 DO 卡（如 1756-OB32）比，差异不在点数而在两条命门：一是失电安全态是硬件强制的，不是程序里写“失电断阀”，背板一掉电 GFSS（组故障安全开关）直接切组电源，PLC 死机也改不了；二是每通道回读负载电流，电磁阀线圈烧断、接线松动能在跳机前先报警，而不是等联锁不动了才查。短板直说：离开 Trusted 机架单用没意义，且 48 V 现场系统必须确认铭牌标 48 V 再买，24 V 版插 48 V 母线会烧前端。
应用场景与行业案例
凌晨被叫去海上平台 ESD 柜，最怕听到“T8461 报 channel mismatch 但阀门没动”。这种卡坏起来分两种：一种三路表决还能掩蔽，系统不跳只记诊断；另一种 GFSS 误动把整组 8 个阀全去激励，平台关断阀瞬间全关，生产中止。后者多半是感性负载反向电动势没吸收，把驱动片打穿后粘连检测逻辑乱了。
- 炼化装置 ESD 紧急切断：反应器进料阀、燃料气切断阀由 T8461 直驱，SIL3 回路里它是最末一级执行，非它不可是因为普通 PLC DO 做不到失电硬安全态+三取二。
- 海上平台火气系统（F&G）：声光报警、消防泵启动继电器、ESD 关断阀分组供电，5 组独立电源组隔离，单组短路不拖垮其他 32 点。
- 电厂汽机跳闸电磁阀：AST 电磁阀 24 V DC 双线圈， 两通道分驱，SOE 1 ms 记录“先润滑油压低还是先跳闸指令”，事故复盘就靠这个时标。
- 长输压缩机防喘振：防喘阀电磁阀响应 ≤0.5 ms 通断，普通 DO 卡 2 ms 延迟在喘振边界会慢半拍。
- 核电辅助系统 SIS：T8461C 三防涂层版抗硼酸雾，宽温启动扛得住停堆后厂房降温。
真实案例：前年渤海某 FPSO，夜班 DCS 弹“ Slot 9 Group 3 mismatch”。仪表工到现场看前面板 8 个通道里 CH24 绿灯闪橙，电磁阀没误动。拔卡一看，背板金手指有盐雾氧化斑，但真正病根是现场 24 V 电磁阀没并联续流二极管，每次断电反向电动势从端子窜进来把该通道驱动片烤出微粘连。库房翻同号拆机件（ Rev B），先让工艺把 Group 3 对应阀切手动旁路，扳锁定杆等 RUN 灯灭，拔旧插新，上电 Toolset 扫槽自动同步输出映像，没下装逻辑。顺手给 8 个电磁阀线圈补了续流二极管。轮机长说：“这卡不跳机但提前报粘连，比跳了再查省三小时。”
