产品详情

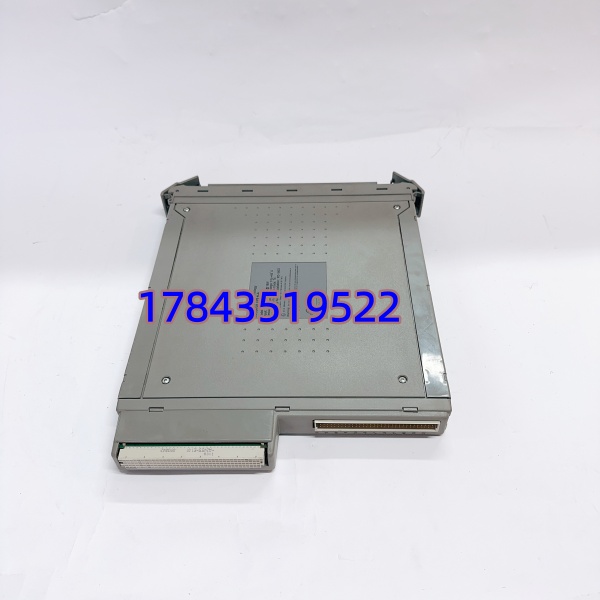

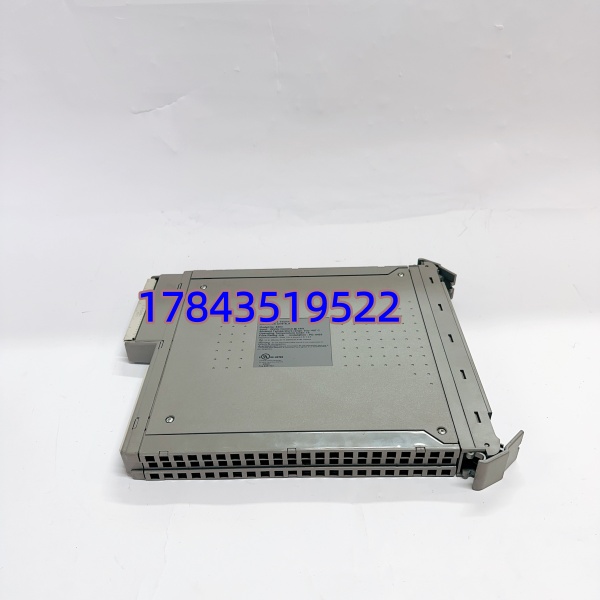

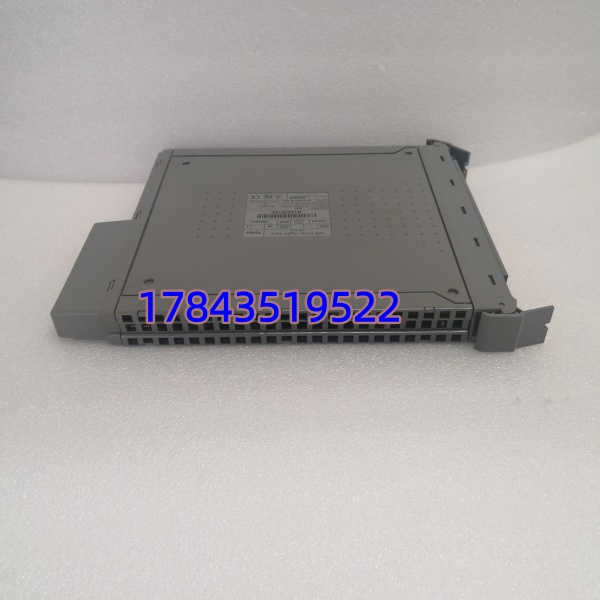

· 型号：T8403
· 品牌：ICS Triplex（现 Rockwell Automation 旗下）
· 系列：Trusted™ TMR System — T8400 Series Digital Input Module
规格参数
- 完整型号：T8403（常见变体 T8403CX = 24V DC 40-ch DI w/ 端子块兼容；T8403-24VDC 为描述写法，采购核对旧板标签含 T8403 字样及 Rockwell / ICS Triplex 条码）
- 适用机架：ICS Triplex Trusted 系统机架（配合 T8110B / T8151B / T8300 等主处理器及电源模块），插 I/O 槽位
- 输入通道数：40 路独立数字量输入（通常分组 2×20 或 4×10 端接线排，依配套端子块 T8451/T8491 等）
- 额定输入电压：24 V DC（允许 18～32 V DC 工作范围，逻辑 1 阈值典型 13～15 V DC）
- 输入类型：正逻辑（Sink 或 Source 依接线——现场通常为干接点或 24V 有源触点接入，公共端 COM 经 0V/24V 构成回路）
- 每通道电流典型：≤ 2.5 mA @ 24V DC（低功耗设计，适合长电缆）
- 隔离：通道组间及通道-系统总线光电隔离（典型 1500 V AC RMS 1 min），防共模干扰与地电位差
- 诊断功能：每扫描周期三模独立采样→三取二表决；检测开路（线路断）、短路（意外短接）、通道不一致、模块内部 RAM/ROM/ALU 故障，诊断覆盖率 > 99%
- 状态指示：每通道 1×LED（绿—Input Active/Logic 1）；模块状态 LED — PWR（电源）、RUN（运行）、FLT（故障）、DIAG（诊断活动）
- 通信方式：经 Trusted TriBus 背板与 TMR CPU 交换表决数据及诊断信息（不参与安全逻辑运算，仅提供经表决值）
- 供电方式：由 Trusted 机架背板 +5 VDC 供给（典型 ≤ 1.2 W），不需外接 24V（现场 24V 仅用于信号回路）
- 配套端子：通常配弹簧端子块 T8451（40点 24V DI）或 T8491 高密度端子，带屏蔽层接地端子
- 安全认证：SIL 3 per IEC 61508 / IEC 61511；AK 6 per EN 50129（铁路）；Type 4 per ISA-84.00.01；TÜV 认证
- 热插拔：支持（TMR 架构允许在线更换单个 I/O 模块不影响其余模块运行——前提是系统处 Healthy 状态且遵循更换规程）
- 工作温度：0℃～+60℃（贮存 -40℃～+85℃），5%～95% RH 非凝露
- 涂层：工业级 PCB 敷形涂层（Conformal Coating，G3 可选），耐盐雾腐蚀（海洋平台版）
- 安装：插入 Trusted 机架 I/O 槽，旋转锁紧手柄，带导向销定位
- 编程/组态软件：Trusted Project Builder / System Builder（定义通道滤波时间、取反、报警抑制等）
产品介绍
T8403 是 ICS Triplex Trusted TMR 系统的 40 通道 24V DC 数字量输入模块——通俗说就是 ESD/F&G 系统里”眼睛”，把现场阀门限位开关、液位开关节点、火灾气体探头继电器接点读进来，经过三模冗余采样和三取二表决剔除单通道故障，送给 TMR CPU 做安全逻辑判断。它本身不参与表决跳闸，但若它故障或断线诊断会报模块 Fault 并触发系统诊断报警（视组态可配置为仅报警或引导至 Safe State）。
坦白讲，这 DI 卡皮实得很，现场坏的大多是端子螺丝压线氧化接触不良或现场 24V 电源极性反接（有保护但通常报 Channel Error）。换模块最大坑是忘记核对配套端子型号（T8451 vs 老 T831x 端子不通用）和旧板完整标签——T8403 与老 T843x/T849x 外型相似但固件不互通。有一点要注意：Trusted 系统要求 I/O 模块与 Project Builder 内定义的 Hardware Configuration 匹配，混插不同代可能报”Incompatible Module”。
应用场景与行业案例
我在现场最怕 ESD 柜报”DI Module Fault”—40 个泵运行/阀位反馈点全变”?”, 操作员站报警刷屏。若是 simplex I/O 架构可能影响联锁判据（通常 Trusted 是 TMR 三取二 I/O 架，单模块故障不影响表决但丢诊断可见性）。这种卡十几年不坏，沿海平台盐雾侵蚀端子排腐蚀是主因。
典型场景：
- 炼化/乙烯装置 ESD 系统（SIL 3）—— 采集现场紧急停车按钮(ESPB)、液位开关、压力开关节点，经 Trusted TMR CPU 执行 Level 1/2/3 紧急关断逻辑，非它不可因需 TÜV SIL 3 三模表决架构与专有 TriBus
- 海上平台火气系统(F&G)——接手动呼叫点(MCP)、烟感/可燃气继电器输出、风机运行状态 DI，带线路断线诊断可区分是真无信号还是线路断了
- 核电 BOP 非安全/某些安全级辅助系统（依各国取证）——Trusted 平台 DI 采集专设安全设施状态反馈
- 大型 LNG 接收站 PSD 系统——高完整性联锁中 DI 模块带线路监测功能，防电缆破损导致隐性失效
真实案例：
某沿海炼油厂 ESD 系统年检，Truste d 机架 Slot 5 ERR 灯常红 FLT 亮—重新拔插无效，诊断显示 Module Self-Test Fail（RAM 校验）。确认为板上 EEPROM 老化坏块（同批次 2006 年装）。库房有拆机测良 （同标签版本），确认端子块 T8451 可沿用不断开现场线→断电拔出旧模块→插入新模块→上电 RUN 绿灯亮→System Builder → Read from Rack 确认通道映射未变（I/O 配置存 CPU 不存模块）→约 5 分钟恢复监视。SIS 工程师说：”DI 卡十五六年不坏，海风盐雾先啃端子排，按机架每类 I/O 配一块冷备，每年做端子扭矩检查。”
