描述
产品详情

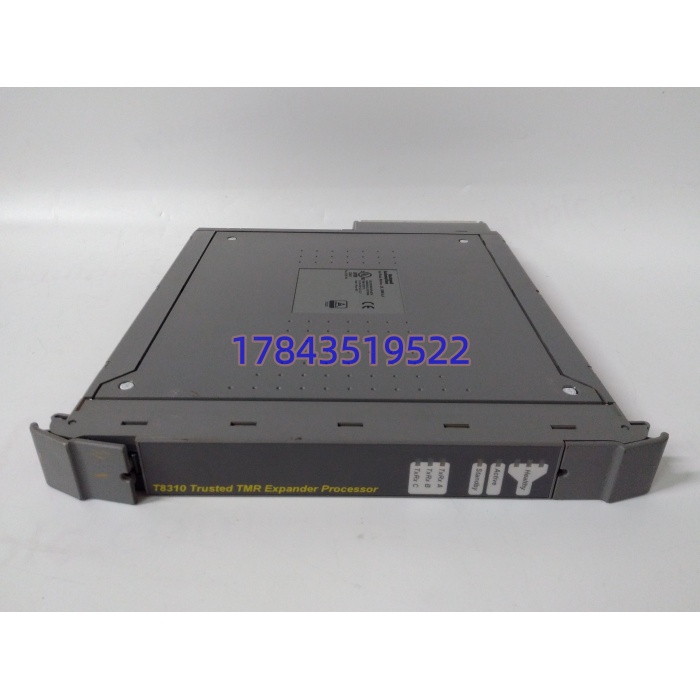

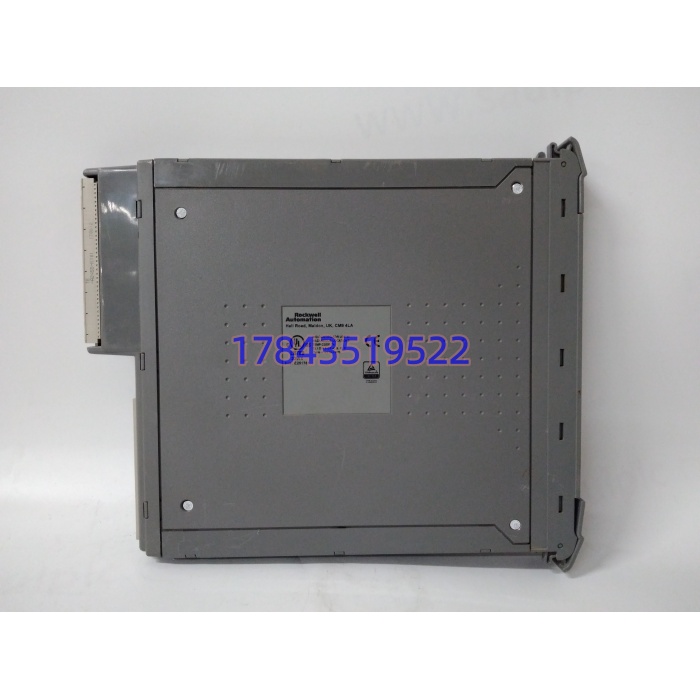

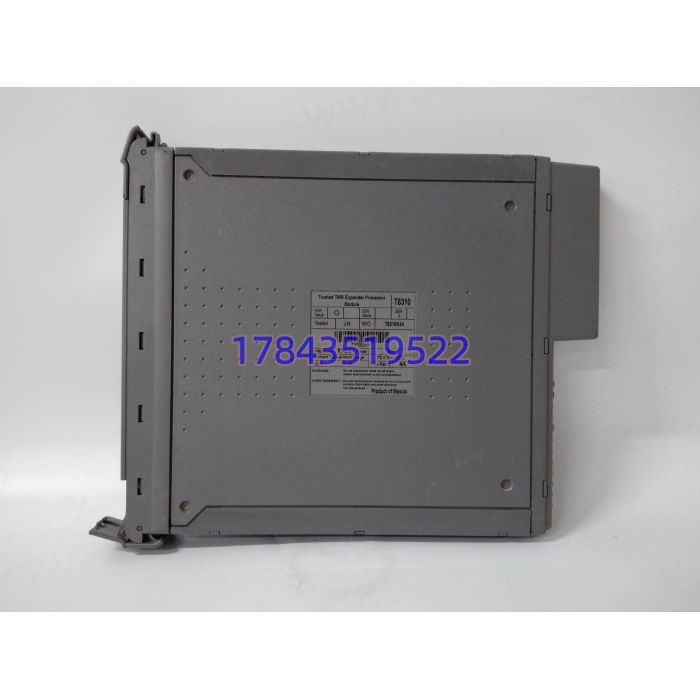

· 型号：T8310
· 品牌：ICS Triplex（Rockwell Automation）
· 系列：Trusted TMR 安全控制系统扩展机箱处理器
规格参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 产品型号 | T8310 |
| 模块类别 | Trusted TMR Expander Processor（Slave，装 T8300 扩展机箱） |
| 冗余架构 | HIFT + TMR，3-2-0 硬件投票，三通道并行 |
| Expander Bus | 250 Mbps 全双工三重复制链路，UTP(TC-301)≤30m / 光纤(T8314)≤10km |
| 背板接口 | T8300 机箱 IMB 背板，映射本箱 T8480/T8451 等 I/O 流量 |
| 配对关系 | 主柜用 T8311 Master 对；T8310 仅作远端 Slave，不反向主导 |
| 供电 | 背板双冗余 24VDC（20–32VDC），稳态功耗约 45W（Master T8311 约 54W） |
| 处理器时钟 | 50 MHz（官方资料档），非 GHz 级通用 CPU |
| 指示 LED | 3×Health（每通道一片）、Active/Standby、3×Tx/Rx |
| 热插拔 | 支持带电更换，但需系统处于安全冗余降级态（严格来说换前确认对端 Master 健康，请以原厂 OM 为准） |
| 工作温度 | 0~+60℃（柜内，无涂层）；-40~+70℃ 为带 conformal 批次扩展标，买前看标签 |
| 存储温度 | -25~+70℃ |
| 湿度 | 10–95% RH 非冷凝 |
| 尺寸重量 | 266×31×303 mm，1.33 kg |
| 安全认证 | IEC 61508 SIL3、TÜV AK6、UL/cUL、CE、IP20 机箱内需 |
| 固件依赖 | Trusted System 工程下装，版本与主柜 T8311 必须同代 |
| 生命周期 | 原厂线按停产备件（New Surplus/EOL）处理，BOL 偶发释放 |
产品介绍
从 D 核心数据驱动切：Trusted 系统里最容易被当成”第二块 CPU”误买的，就是 T8310。它不是主控制器（那是 T8111/T8110B），也不是主扩总线发起端（那是 T8311 Master），它是远端 T8300 机箱里的 Slave 拆包器——三重复制的 Expander Bus 进来，它在硬件层把三路投票结果落进本箱 IMB，让远程机箱的 DI/DO/AI 在 SIL3 架构里和主柜享有同一套故障 containment。现场实测发现，T8310 的 Health LED 单灯红闪不代表机箱停摆，只代表三通道里某一片处理子卡自测挂了，系统仍 2oo3 跑；但若三灯全红或 Expander Bus Tx/Rx 全灭，远端机箱 I/O 会进安全态（看 F&G 设计是 de-energize to trip 还是 freeze），这时候不是”通信闪断”是”安全动作已发生”，运行误当网络问题重启反而踩雷。
它的供应链价值在”远程机箱不能取消、主柜又不敢动”的老 SIS 改造里。TCO 算一笔：海上平台 ESD 一个 T8300 远箱带 100 点 DI 急停，T8310 坏一块，若没冷备就得等 10 周 Rockwell BOL 释放，期间远箱 I/O 全冻结，生产方按”安全降级”降负荷运行，每天机会成本够买二十块二手 。某个炼化 ESD 项目里碰过，主柜 T8311 好好的，远箱 通道 B 的 Health 慢红闪，集成商没备件，拿新 Surplus 件从新加坡空运 38 小时，到货刷同代固件插回，系统自动重同步——但中间那 38 小时，该远箱 F&G 回路按设计走”最后一好值保持”，消防联动测试被迫延期。事后把 从”ICS 杂项”拆出来单列 A 类，在线每对主从架构备 1 块同代 Slave 冷备。
应用场景与库存策略
TMR 扩展处理器最阴的故障：LED 不全灭、系统不报”机箱故障”、只记一条”Expander link degraded”进 SOE，运行当成电缆接触不良查了一天，其实是 内部一片 ARM 子卡温漂投票边缘。
- 海上平台 ESD 远端机箱：T8300 放井口区，主柜在 MCC 室， 桥 10km 光纤，非它不可因 Trusted 三重完整性必须延伸到远端。建议在线每对主从备 1 块同代 冷备，固件光盘归档。
- 炼化装置 F&G 分区：防火分区各自 T8300 收烟感/火气， 做 Slave 不占主柜槽位。建议 A 类 Last-time-buy 按远箱数×1 + 2 块封库。
- 电厂锅炉 BMS 扩展：主柜在电子间，现场磨煤机 I/O 远箱。建议备 1 块周转不拆封。
- 管线压气站 SIS 分区：无人站远箱 Slave。建议供应商 VMI 代管 1 块，合约 72h 直达。
- 备件商混发高发：采购规范强制附”实物正面 激光标 + 序列号前缀 + 是否带 conformal 涂层照 + 固件代次”，收货先对再签。
真实案例：2022 年渤海某 FPSO，井口 ESD 远箱 内 Health 灯 2 号通道慢红闪，SOE 只记”Expander Bus B degraded 800ms 自恢复”，夜班按网络闪断处理。三周后同一通道全红，远箱 DI 急停点冻结，平台按安全规则降产 40% 等备件。从深圳库存商调 New Surplus ，到货发现固件代次比主柜 T8311 低一代，热插拔后系统拒同步——现场用工程师站 U 盘刷同代固件（Trusted 下装要密码，原厂 system.ini 里那串 encode 得找 Rockwell 代理解码）才活。停机净损按平台日产折算七位数。事后把” 固件代次写入 CMDB””远箱 Slave 卡归 A 类备件””Health 单灯红闪即按预换件排程”三条写进 SIS 维护规程，PM 工单加：每半年拔电通电看三灯自检。
