产品详情
· 型号：T8193
· 品牌：ICS TRIPLEX
· 系列：Trusted TMR（T8100 / T8300）
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 模块形态 | 3 槽宽金属屏蔽载板 | 占 T8100 机架连续 3 槽，非单槽卡 |
| 适配机架 | T8100 / T8300 Trusted TMR 主柜 | 与 T8110B / T8111 三冗余 CPU 配套使用 |
| 核心作用 | CPU 外设通信隔离 + 背板等电位屏蔽 + 封槽 | 不是逻辑运算单元，不含 2oo3 表决 CPU |
| 对外接口 | 10/100M Ethernet ×1~2，RS232 ×1，RS422/485 可配 ×2，IRIG-B（可选） | 协议含 Modbus TCP/RTU、X-Bus |
| 背板连接 | 双 48pin DIN 连接器，接三系 TMR 处理器总线 | 物理中继，不跑用户逻辑 |
| 供电 | 背板 24VDC ±10%，典型 ≤5W | 无外接端子，由机架电源分配 |
| 安全等级 | IEC 61508 SIL3，TÜV/CE/UL/ATEX（依后缀） | 作为 Trusted 系统认证组件的一部分 |
| 热插拔 | 支持（Companion Slot 概念） | 系统双份配置时可在线换，单配别冒进 |
| 工作温度 | 0~+60℃ 标准；-40~+70℃ 扩展版 | 机柜内实测 55℃ 正常 |
| 防护等级 | IP40（机柜内安装） | 不防水，海上平台需进防爆柜 |
| 尺寸/重量 | 约 300×150×45mm / 0.7~0.8kg | 3 槽宽，比单卡沉 |
| 生命周期 | 已 EOL，走库存新片/拆机/翻新 | 原厂订货走 RPP 特殊流程 |
| 易混型号 | T8160（处理器）、T8191（I/O）、T8194（扩展底板） | 渠道页常把 T8193 和这些混写 |
产品介绍

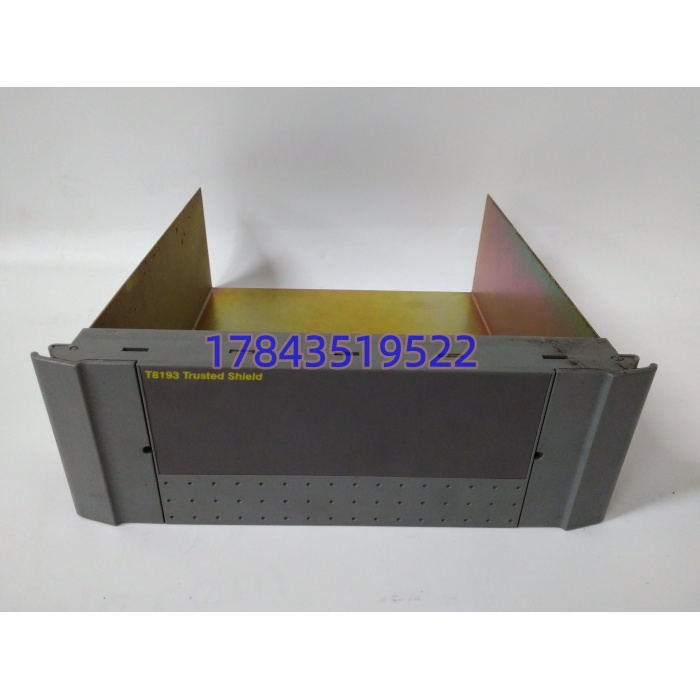

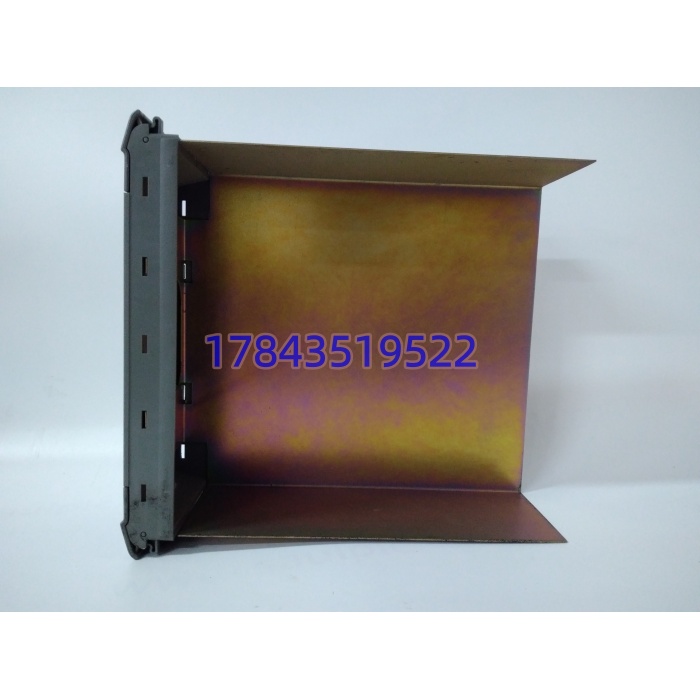

T8193 在 Trusted TMR 机柜里干的是”保镖+接线员”的活：三块 T8110B CPU 插在它包围的槽位里，T8193 用金属壳体把这三块卡罩起来，背板侧做等电位连接，抑制柜内变频器/接触器产生的 EMI；同时把 CPU 需要的以太网、串口、对时信号统一从前面板引出来，省得每块 CPU 各自拖线。它不参与 2oo3 表决，CPU 坏了换 CPU，屏蔽板坏了换屏蔽板，职责分得清。
坦白讲，这模块是 Trusted 系统里”存在感最低但缺了不行”的件。渠道商喜欢把它包装成”40 通道 DO”或”TMR 控制器”是为了搜素曝光，实测拆开看就是一块带接口的金属背板载板。和 Tricon 的 T8193（扩展机架光纤通信卡，Schneider 线）不是同一个东西——ICS Triplex 归 ABB 后，T8193 在 Trusted 体系；Tricon 体系同编号另有含义，采购时必须把”ICS TRIPLEX + T8100 机架”绑在一起说，否则容易发错货。
应用场景与行业案例
我在海上平台项目里见过最典型的疏忽：Trustered 机柜改造时，老师傅把 当”装饰盖板”拆了没补，三块 T8110B 裸插，现场调试一切正常，但 DNV 验收时 EMI 辐射超标 6dB，SOE 报文在压缩机启动瞬间丢时间戳。最后补一块 封槽，重新跑 EMC 测试一次过。这类屏蔽板”平时没人看，验收卡你喉”。
- 海上钻井平台 ESD：T8100 机架三 CPU 配 屏蔽，IRIG-B 引全厂对时，SOE 精度 ±1ms 满足 API RP 754。
- 炼厂加热炉 BMS： 前面板以太网接 Fire & Gas 上位机，RS485 收现场火焰探测器，屏蔽壳体扛炉区高温辐射。
- 燃气轮机保护： 走 Modbus TCP 把 Trusted 系统状态送汽机 DCS，三系原始数据不落地，SIL3 链路不被普通交换机污染。
- 核电辅助车间： 封槽保证机架内无空槽气流短路，背板等电位防止地环路串入 CPU 表决。
- LNG 接收站： 作为主柜屏蔽通信板，扩展 I/O 走 T8194 底板+ 光纤版（Tricon 线注意区分），2km 远程 I/O 不降安全等级。
前年去渤海湾一个 FPSO，夜班 Trusted 系统 上 Link LED 闪黄，RS485 口和 DCS 通信用 Modbus RTU 偶发超时。停机等窗口期 3 天，期间靠冗余伙伴机的另一块 撑着。窗口期到了，机架切到维护模式，旧 拔下——背面 48pin DIN 连接器有一脚氧化发暗，估计是机柜曾进过盐雾。库存调一块新 ，对位插回，IRIG-B 重新锁星，Modbus 轮询 24 小时零超时。老师傅说：这板子不跑逻辑，但它一皱眉，全柜通信都跟着咳嗽。
