描述
产品详情

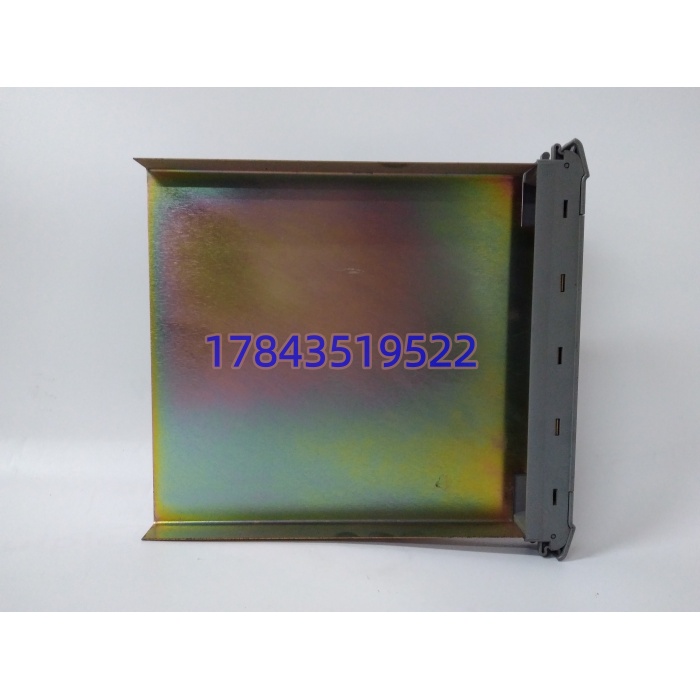

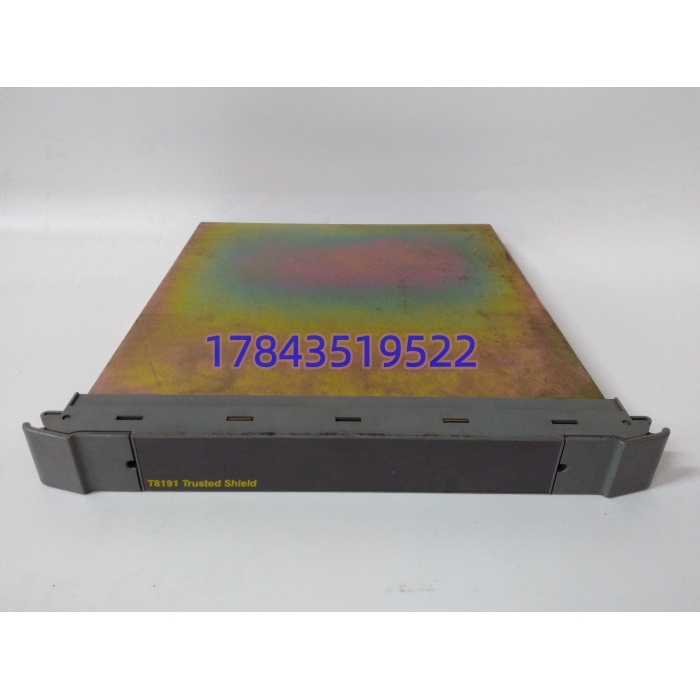

· 型号：T8191
· 品牌：ICS Triplex（Rockwell Automation）
· 系列：Trusted® TMR Safety System
规格参数
| 项目 | 参数（以 ICS Triplex T8191 手册及 Trusted 系统规范为准，需核对硬件尾标） |
|---|---|
| 通道数 | 32 路独立数字量输入（每路三模冗余采样，硬件表决） |
| 输入类型 | 24 V DC 干接点（无源开关）或湿接点（外部供电），可软件配置 |
| 输入电压范围 | 15~30 V DC（ON 阈值约 13 V，OFF 阈值约 5 V，迟滞约 2 V） |
| 输入电流 | ON 态约 3 mA @24 V（每通道），总电流≤150 mA @满负荷 |
| 隔离 | 通道间光电隔离；三模间电磁屏蔽隔离；通道对地 500 V AC 隔离 |
| 表决方式 | 三取二（2oo3）硬件表决，单通道开路/短路/漂移不影响有效输出 |
| 诊断覆盖率 | >99%（含通道断线、短路、表决失配、模件内部自检） |
| 响应时间 | 通道采样周期约 10 ms，表决输出延迟 <50 ms（系统级端到端） |
| 通讯接口 | Trusted 专用高速背板总线（非标准 Fieldbus/Modbus），连 T8110/T8151 主控制器 |
| 指示 | 前面板每通道 OK/ALM LED + 模件 RUN/FLT/ACT 状态灯 |
| 热插拔 | 支持在线更换（系统自动重同步，切换 <100 ms，不停机） |
| 供电 | 背板 5 V DC（来自 Trusted 机架电源模块），典型功耗约 8 W |
| 机械/环境 | 单槽 Trusted 模块约 266×40×185 mm，IP20 柜内，-20~+70℃工作（存储 -40~+85℃） |
| 认证 | SIL 3（IEC 61508 / IEC 61511）；TÜV、FM、ATEX 适用（需配防爆机箱） |
| 状态 | 原厂 EOL，Trusted 平台已并入 AADvance/GuardLogix 新架构，存量市场为拆机/翻新/第三方维修 |
产品介绍
T8191 是 ICS Triplex Trusted 平台上最经典的 TMR 数字量输入模块之一，定位就是石化、核电、轨道交通里”不能错一次”的信号采集端。它不像普通 PLC DI 模块每个点只采一次然后软件滤波，而是每个物理通道内部做了三条完全独立的采样链路，三路结果送到硬件表决电路做 2oo3 比较，任意一路漂移或失效，另外两路照样给出正确状态。这种架构决定了它的使命：ESD 急停按钮、火焰探测器、气体泄漏、反应堆停堆信号这些一旦误判就要命的东西，全靠它守第一道关。
坦白讲，T8191 和 Triconex 3009 系列常被混为一谈，因为都姓”罗克韦尔安全”、都做 TMR。但 Trusted 平台和 Tricon 是两套独立架构：背板总线不同、编程软件不同（Trusted 用 TriStation，Tricon 用 TriStation TS1131 但底层不一样）、模块引脚不兼容。换备件时千万别拿 Triconex 的卡往 ICS Triplex 机架里插，物理能插进去但系统直接报”Unknown Module Type”。和西门子 F-DI 模块比，T8191 的优势在于单模块级 TMR 而非系统级冗余，换一块卡不影响整体可用性，适合改造项目里逐步替换。竞品里霍尼韦尔 SM 系列、施耐德 Triconex 都能打，但 Trusted 的 2oo3 硬件表决延迟 <50 ms 在急停应用里是有实测优势的。
应用场景与行业案例
我在现场遇到过最惊险的，是某海上平台 ESD 系统 T8191 第 17 通道报”Channel Disagreement”（三模表决不一致），系统没跳闸但进了降级模式。查出来是接线端子螺丝松动导致其中一路间歇性开路，另外两路还保持着正确 ON 状态。热插拔换板后系统自动同步，全程没停机。平台长后来跟我说：”要不是 TMR，这一路抖动能直接触发全平台关断，损失八位数。”
典型场景：
- 海上钻井平台 ESD： 采集井口急停按钮、BOP 状态、井喷传感器，32 路信号分散在三个安全区，表决后送 T8110 主控做关断逻辑，SIL 3 架构要求误动率 <10⁻⁷/小时。
- 核电辅助系统：反应堆冷却剂泵轴封泄漏检测，三取二表决防止单一传感器漂移导致误停堆， 的硬件表决比 DCS 软件投票快两个数量级。
- 石化裂解炉火焰监测：UV/IR 火焰探测器信号进 ，三模冗余防止焊弧光误触发灭火联锁，响应时间 <50 ms 确保真火情第一时间切断燃料。
- 轨道交通信号：道岔区段占用检测，轨道电路状态经 采集后送联锁计算机，2oo3 架构防止单点故障导致信号错误开放。
- 老电厂辅机保护延寿：原 Foxboro I/A 安全系统退役，以 Trusted 平台+ 做局部替代，保留原有现场接线，减少改造停工时间。
真实案例：前年渤海某钻井平台年度检修，ESD 系统自诊断报” Slot 4 – Module Health Degraded”。拆下来发现模块后部连接器有盐雾腐蚀痕迹，三模中 B 链采样值偶发漂移。库房有一块同型号拆机板，但卖家没说明是早期 Rev A 还是后期 Rev C。直接插上后系统报”Hardware Version Mismatch”，虽然能运行但诊断覆盖率降了一档。我们把原坏板的 EEPROM 配置 dump 出来，发现 Rev C 增加了通道开路检测灵敏度参数，Rev A 没有。联系 ICS Triplex 授权服务商重刷 Rev C 固件并校准，系统恢复正常健康态。仪表主管说：”以后 Trusted 平台备件必须抄完整 Rev 尾号，A 和 C 看着一样，里面表决逻辑差一条诊断分支。”从那以后他们备件台账加了”硬件版本 Rev + 固件版本 + 校准日期”三列。
