描述
产品详情
· 型号：T8110B
· 品牌：ICS Triplex（现 Schneider Electric Triconex / 原 Rockwell Automation Trusted 系列）
· 系列：Trusted® TMR Safety System — Main Processor Module (MPM)，配套机架 T8100
规格参数

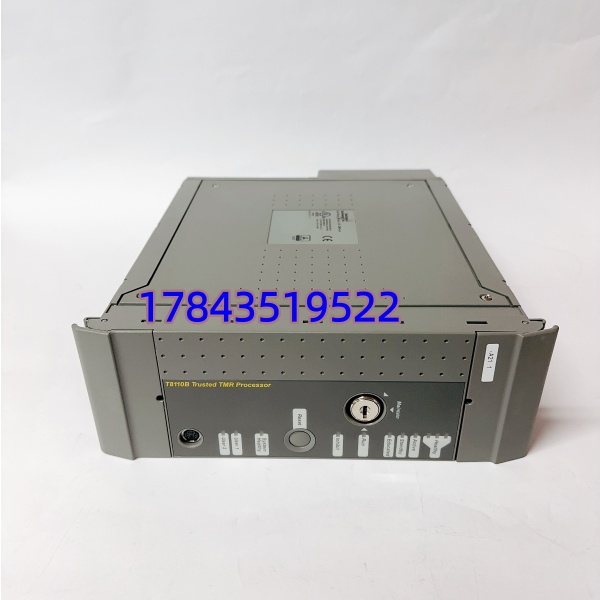

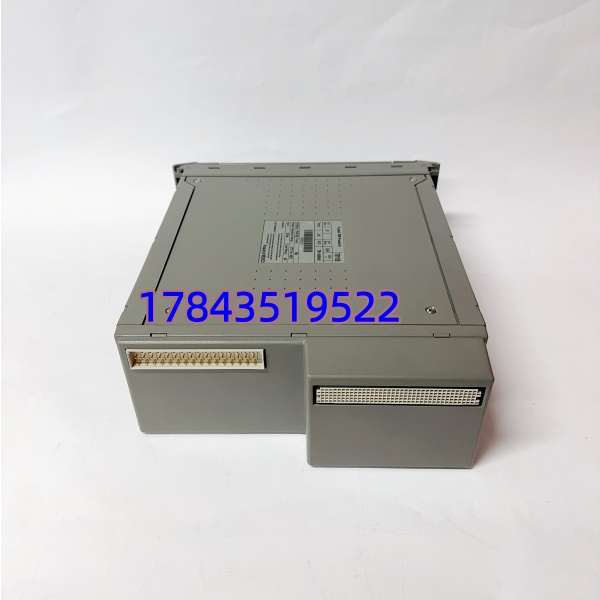

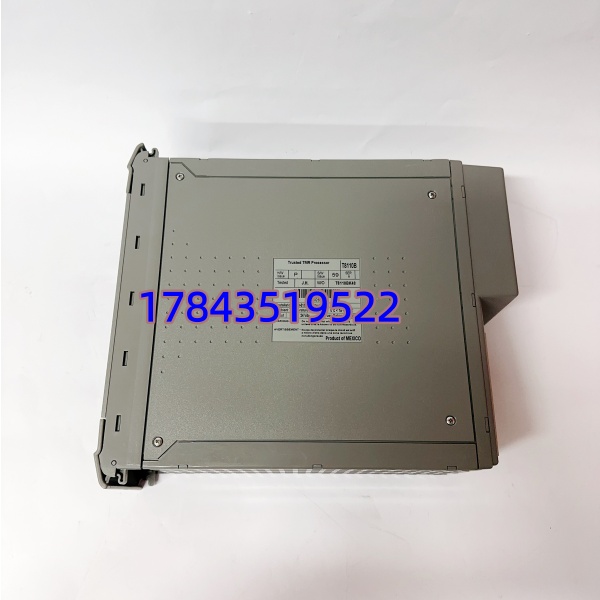

- 产品全称：ICS Triplex T8110B Trusted Triple Modular Redundant (TMR) Main Processor Module
- 制造商：ICS Triplex，现 Schneider Electric（Triconex 品牌）/ 原 Rockwell Automation 收购
- 系统兼容性：Trusted TMR System（机架 T8100/T8300），配合 T83xx I/O 模块；T8110B 可向下兼容替代 T8110A
- 处理器架构：三重化冗余—3× 独立 32 位 RISC 微处理器，锁步并行运行 + 2-out-of-3 硬件表决
- 处理器时钟：100 MHz（部分新版标称更高，以模块标签 Rev 为准）
- 内存配置：每核心 DRAM（EDO/SDRAM，依版本 16～64MB）+ Flash（程序存储）+ NVRAM（变量保持），SOE 缓冲区 1000 事件（可扩展 4000）
- 安全完整性等级：TÜV certified IEC 61508SIL 3（部分资料标注 SIL 4 系统级，模块本身 SIL 3）
- 供电方式：背板 24VDC，工作范围 20–32VDC，典型功耗 ≈30W，最大 ≤80W
- 通讯/诊断接口：前面板 RS-232（诊断/编程）+ 2×RS-422/485 可配置 + 1×RS-485（2-wire）；支持 IRIG-B002/122 时间同步（T8110B 独有）
- 内部总线：三重冗余模块间总线（Inter-Module Bus, IMB）与机架背板通信
- 热插拔：支持在线（Hot-Swap）更换，更换后自动从伙伴处理器同步配置/程序——严格来说，它只在固件版本与机架内其余 MPM/IOM 兼容时才自动同步，混用不同大版本可能要求手动重载
- 编程软件：TriStation 1131（IEC 61131-3支持 LD/FBD/ST/IL/SFC）
- 工作温湿度：0～+60℃（非工作 -25～+70℃），5～95% RH 无凝露
- 物理/安装：插入式安装于 Trusted 机架，约 303×93×266 mm，重 ≈2.9～3.7 kg；防护等级 IP20
- 认证标准：IEC 61508SIL 3、TÜV、CE、UL/cUL、FM（系统级），适用 API 670 / IEC 61511场景
产品介绍
在某炼化项目的 SIS 机柜里摸过这板子——T8110B 是 Trusted 系统的”大脑”，三路 RISC 核各自跑同一份安全逻辑，硬件表决剔掉单通道故障，任一个 MPM 挂了系统照跑不误并亮黄灯报警，这才是 SIL 3 安全系统敢用在 ESD/F&G/HIPPS 上的底气。它跟 Triconex Tricon（3008/3009 系列）不是同一物理平台——别搞混，T8110B 只插 Trusted 机架（T8100），不能塞进 Tricon v9/v10 主机架。
从备件生命周期看，Trusted 早期硬件已进入渐进 EOL 阶段，原厂全新 越来越难订，市面主要是 NOS 和经过 AMS 老化筛选的拆机件。对仍依赖 Trusted SIS 的装置来说，它的 TCO 不在采购价（通常几千美金级），而在一次 ESD 误动或拒动引发的装置切断损失——按行业经验轻烃装置非计划停车 4 小时就够买一柜子备件。建议剩余服役期 >5 年的装置做 Last-Time-Buy，至少按机架冗余数量保 1 件经功能验证的冷备，并登记固件版本与现网一致。
应用场景与库存策略
SIS/ESD 主控器故障虽有三重冗余容错，但三台 MPM 若同期老化（同一批次板卡电容寿命趋近），存在共因降级风险——更麻烦的是 Trusted 系统通常无在线备件槽位预留，缺件意味着等货期间 SIF 降级运行，部分 PSM（工艺安全管理）审计会开观察项甚至要求限产。
典型场景与备货建议：
- 炼化/海上平台 ESD 紧急停车系统（SIL 2/3）：Trusted TMR 架构作主逻辑解算器，非它不可替代（私有背板协议 + TriStation 工程文件绑定）→ 建议按每套 SIS 系统保至少 1 件冷备（经 T8110 机架联调测试），固件版本与现网一致。
- 火气探测系统（F&G）安全逻辑主机：参与 SIL 3 表决 → 多套相同配置装置可建共享池（Pool Stock）保 1～2 件，签署 VMI 寄售协议降低资金占用。
- 老厂延寿无近期 SIS 迁移计划：→ 做 Last-Time-Buy，按剩余服役年限买足冷备 + 要求供应商出具 SOE 自检通过报告及 SN 追溯。
- 新建项目指定 Trusted 平台：→ 随机备件包（Spare Part List）按 MPM 数量 10～15% 提报，写入 FEED/EPC 规格书。
真实案例：
中东某 FPSO（浮式生产储油卸油装置）的 ESD 系统用两套 Trusted 机架互为分区保护。五年前坞修时没追加备件，去年航行中 NO.1 机架 Slot 1 的 因电容老化报”Processor Divergence”—系统靠 2oo3 继续跑并报警，但甲板工程师翻遍备件柜只有熔断器没有 MPM。联系新加坡代理调 NOS 件空运 5 天到港，期间平台维持降负荷运行接受第三方审计观察。事后把 从 B 类升 A 类，补采两件经上电老化测试的冷备存入防爆备件柜，并要求每年坞修窗口做一次热插拔演练确认同步正常。典型的”省小钱冒大险”——SIS 关键 CPU 不留 Buffer Stock，就是在赌它不坏。
