描述
产品详情

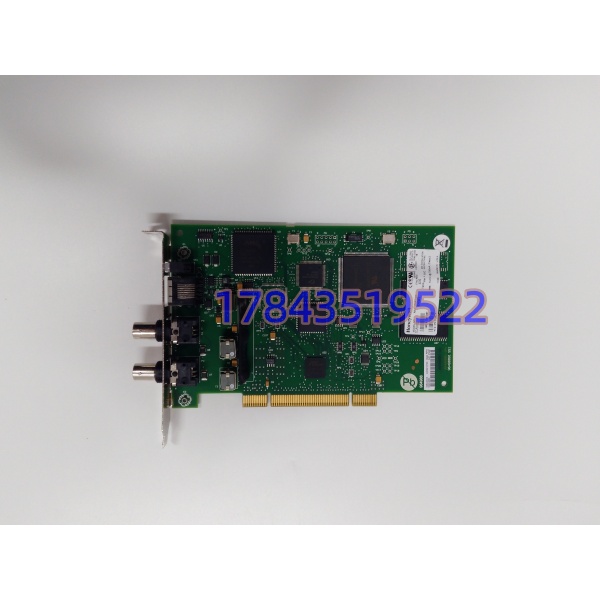

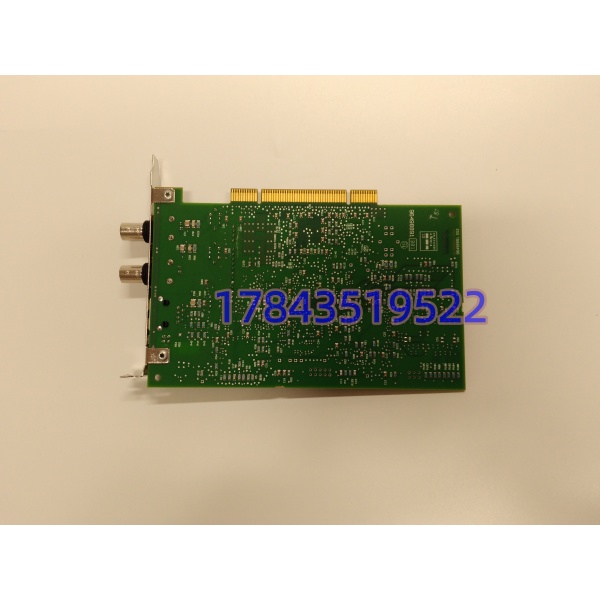

· 型号：TC-PCIC02
· 品牌：Honeywell（霍尼韦尔过程控制）
· 系列：Experion PKS PCIC 系列（ControlNet 接口子类）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | PCI-based ControlNet Interface Card |
| 主机接口 | 32-bit PCI, 33MHz（全高卡，非Low Profile） |
| 网络协议 | ControlNet（Honeywell 专有映像层 + UCN代理，非裸Rockwell CIP） |
| 物理端口 | 板载 DB-9（RS-232电平），ControlNet同轴/光纤需外置 TC-PBFO01 类适配器 |
| 通信速率 | ControlNet 5Mbps 确定性 |
| 供电 | 5VDC ±5%，700mA（约3.5W，取自主板PCI槽） |
| 操作系统 | WinXP / Win7 32位官方驱；Win10需兼容模式且PKS R500+才认，Win11基本没戏 |
| 配套驱动 | Experion PKS R300–R510 自带 PCIC 驱动，Control Builder 调用 |
| 工作温度 | 0℃ ~ +55℃（机箱内环境，非现场柜温） |
| 存储温度 | -20℃ ~ +80℃ |
| 湿度 | 5–95%RH 非凝结 |
| 尺寸/重量 | 约 120×20×100mm / 0.12kg |
| 热插拔 | 不支持，必须关机插拔 |
| 认证 | CE / FCC / RoHS（部分批次带UL） |
| 生命周期 | 霍尼韦尔已停产，原厂渠道断供，市面为New Surplus/拆机/翻新 |
产品介绍
数据驱动切入：在 Experion PKS R310 到 R510 的存量装置里，一台工程师站如果没 TC-PCIC02，Control Builder 连 C300 只有两条路——走 FTE 以太网（需NIM和交换机授权）或借别人工作站远程。现场实测发现，FTE 方式在控制器固件回退、NIM 掉电的事故工况下会把下载会话卡死，而 PCI 直连 ControlNet 这段“带外通道”反而能把最后一份组态救回来。这卡的存在意义不是日常监控，是调试期、抢修期、控制器冗余切换期的保命通道。
商业价值落在“停机窗口”上。某个炼化大检修项目里，主用EWS的FTE网卡驱动崩了，离开车点剩6小时，幸亏备用老戴尔塔式机里有一张 TC-PCIC02 直接插上装驱，把 C300 的 SIL2 联锁策略重新刷下去。它的短板也直白：32位PCI在2018年后出厂的工控机基本没槽位，只能靠 PCIe-PCI 转接卡（转接后 IRQ 冲突概率约两成，得进 BIOS 关掉 PCIe ASPM）；另外它不吃虚拟机，VM 里 Passthrough 老卡经常丢中断。新上 R520 虚拟化平台的别买它，直接走 FTE 或 Experion 虚拟工程站。
替换与升级建议
✅ 直接替换
- TC-PCIC02 ↔ TC-PCIC02（同型号跨批次）：插上装对应 PKS 版本驱动即用，0 改动，单卡价即成本。
- TC-PCIC01 → TC-PCIC02：同 PCI 形态， 对 R410 后固件支持更全（尤其 C300 PM8 内存映射），升级需重装驱动包，工作量 0.5 人日，硬件成本差约几百到一千。
⚠️ 软件兼容（需改配置）
- 走 FTE 以太网工程站替代：去掉 PCI 卡，EWS 装 Fault Tolerant Ethernet 驱动 + NIM 注册，组态不变但网络架构要重验，改动 1–2 人日，需原厂 FT 授权费用（约万级）。
- PCIe 转 PCI 转接方案：新工控机无 PCI 槽时用转接卡挂 TC-，BIOS 关节能、锁 IRQ 后能跑，但霍尼韦尔官方不保证，出问题归现场自己扛。
❌ 硬件不兼容
- 现代 PCIe 工控机直插：物理槽位不同，硬改金手指必烧。
- 虚拟机（VMware/Hyper-V）内软驱模拟：ControlNet 确定性时序在虚拟化层被调度打乱，Control Builder 识卡但下载超时。
- Rockwell 1784-PCICS ControlNet 卡：虽然都叫 ControlNet PCI 卡，但协议栈分别是 Honeywell 映像层和 ODVA CIP，互换即乱码。
- TDC 3000 老 LCN 节点：LCN 不是 ControlNet，TC- 插进去不通信，只能依赖原 LCN 接口卡库存。
（注：霍尼韦尔已将该件列为 Obsolete，参数以原厂 Datasheet 96467271 及 PKS R510 发行说明为准；转接卡方案若与原厂冲突，请以原厂手册为准。）
