描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | UR6UH |
| 所属系列 | Honeywell Experion PKS / TDC 3000 |
| 输出通道数 | 16 路 (16-Channel) |
| 输出类型 | 机械继电器 (Form C / SPDT) |
| 触点容量 | 2A @ 30VDC / 240VAC |
| 电气隔离 | 通道间及通道对地高隔离 |
| 安装方式 | 专用背板/端子板安装 |
| 防护等级 | IP20 |
| 工作温度 | 0°C 至 +60°C |
| 认证 | CE, UL, CSA, FM, ATEX |
产品深度介绍

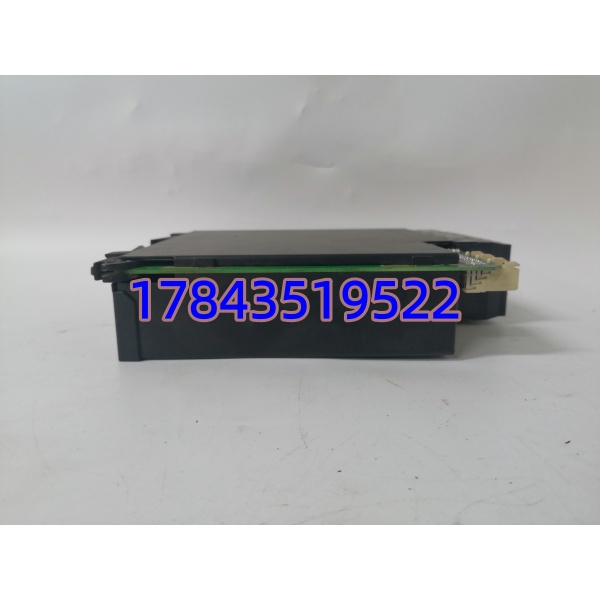

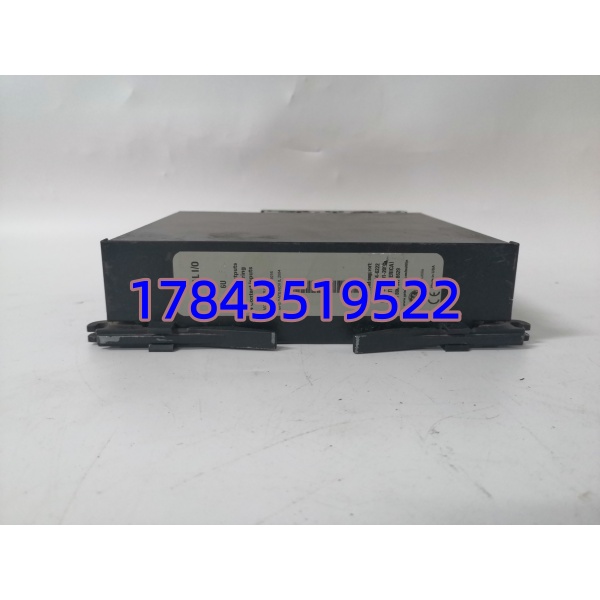

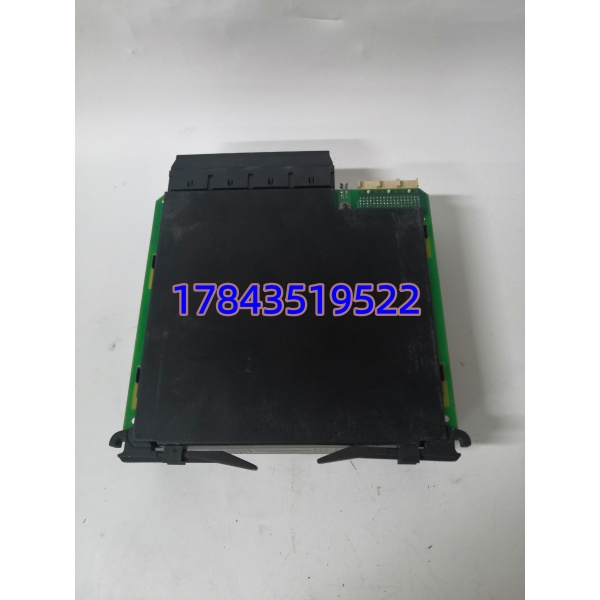

Honeywell UR6UH 是一款专为霍尼韦尔 Experion PKS 和 TDC 3000 控制系统设计的通用继电器模块。在复杂的工业现场，PLC或DCS控制器的内部电子触点往往无法直接驱动大功率电磁阀、报警器或接触器线圈。UR6UH 正是为了解决这一痛点而生，它充当了控制逻辑与现场强电设备之间的“安全桥梁”。
UR6UH 的核心优势在于其卓越的隔离性能和可靠性。模块内部集成了16个独立的机械继电器，每个触点都能承受高达2A的电流和最高240VAC的电压。更重要的是，它提供了极高的通道间隔离和通道对地隔离，能够有效抵御现场的浪涌、雷击和电磁干扰（EMI），保护昂贵的DCS主控板卡免受损坏。对于需要频繁启停或驱动感性负载（如电机、阀门）的工况，UR6UH 的机械触点比固态继电器具有更强的抗冲击能力。
应用场景与行业案例
工程痛点：现场干扰与触点烧毁
在大型化工厂里，现场环境极其恶劣。很多工程师都遇到过这样的头疼事：DCS系统发出了开阀指令，但现场的电磁阀就是不动作；或者更糟，一次现场的雷击或电机启动浪涌，直接顺着信号线把DCS的DO卡板给击穿了。普通的继电器模块隔离不够，或者触点容量太小，用几个月就粘连、烧毁，导致非计划停机。
典型应用场景
- 大型炼化装置联锁控制
用于紧急停车系统（ESD）和安全仪表系统（SIS）中的最终执行元件驱动。UR6UH 的高可靠性和隔离性确保了在极端情况下，切断阀和放空阀能够准确动作，保障装置安全。 - 压缩机与泵组控制
用于驱动大型电机的接触器线圈、润滑油泵启停、冷却风扇控制等。机械继电器能够承受电机启动时的瞬间大电流冲击。 - 现场声光报警系统
用于驱动240VAC的现场警铃、防爆指示灯等。 的2A触点容量和240VAC耐压完美匹配此类负载。 - 公用工程与水处理
用于控制气动阀门的电磁阀、液位报警开关等，提供干净的无源干接点信号。
案例：某化肥厂合成氨装置继电器频繁烧毁
去年，华南一家化肥厂的合成氨装置频繁出现DO模块故障。现场维护班长老王说，每隔两三个月，就有几个继电器触点粘连，导致冷却水泵停不下来，只能趁检修时紧急更换。
“现场有大功率电机，启动时浪涌太大了，普通模块扛不住。”老王无奈地说。
我们技术团队到现场排查后，确认了问题根源是现场感性负载的反电动势和浪涌。我们建议将关键控制回路的继电器模块全部更换为 Honeywell 。 的高隔离设计和专为工业环境设计的触点材料，能够有效吸收和隔离这些浪涌。
更换后，我们还在外部回路增加了RC吸收回路（灭弧电路）。半年过去了，老王特意打电话反馈：“这批模块真扛造，再也没烧过一个，省了我们不少半夜抢修的麻烦。”
