描述
产品详情

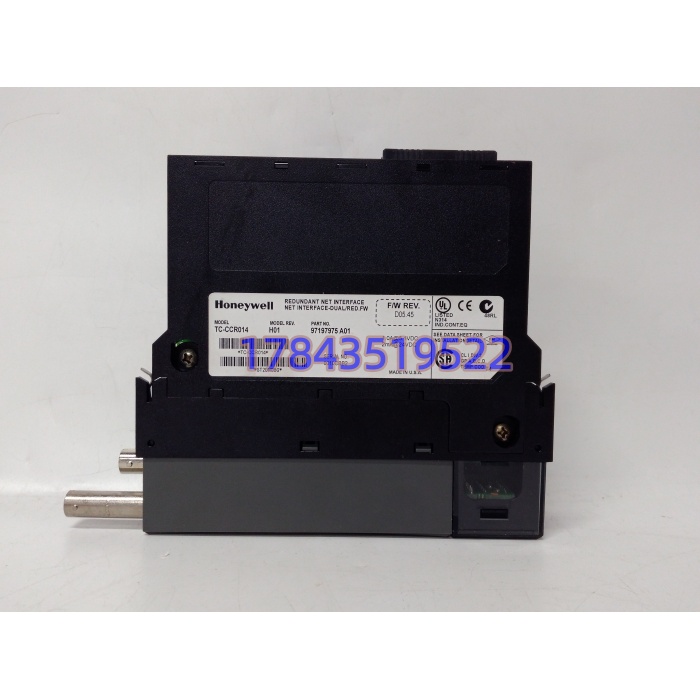

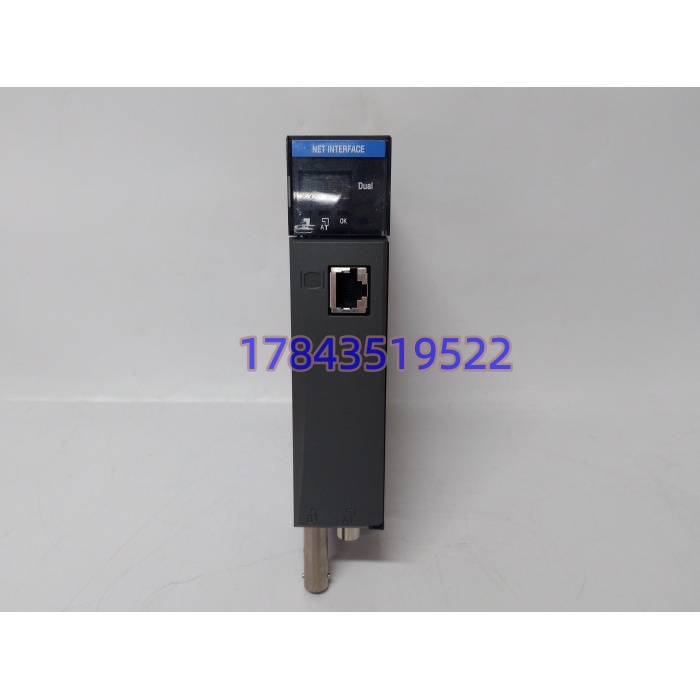

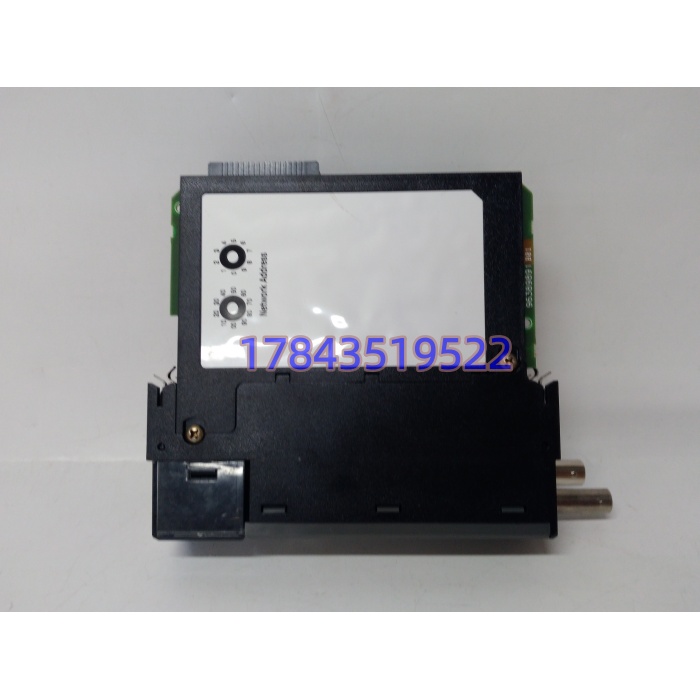

· 型号：TC-CCR014
· 品牌：Honeywell（霍尼韦尔）
· 系列：TC-CCR 冗余 ControlNet 接口模块族（Experion PKS）
技术参数
| 参数项 | 指标（TC-CCR014 / 97197975-A01） |
|---|---|
| 模块类型 | 冗余 ControlNet 接口模块（Redundant ControlNet Interface） |
| 零件号 | 97197975-A01 |
| 通信类型 | ControlNet（冗余双介质，自动故障切换） |
| 适配系统 | Honeywell Experion PKS、C200、C300 控制器机架 |
| 供电 | 背板 5 VDC（典型，来自机箱背板，非外部 24 VDC 独立电源） |
| 安装 | Honeywell 控制机架插卡式（非 DIN 导轨直扣） |
| 介质冗余 | 双 ControlNet 同轴/光纤介质，主备自动切换 |
| 组态环境 | Experion 工程环境（Control Builder / Quick Builder） |
| 状态指示 | 电源/通信/故障 LED（具体点数以原厂面板为准） |
| 工作温度 | 0 °C ~ +60 °C（存储 -40~+85 °C） |
| 尺寸 / 重量 | 约 100×50×25 mm / 0.2 kg |
| 涂层版本 | TK-CCR014 为同电路带防腐蚀涂层型，适用于高腐蚀环境 |
| 认证 | CE / 霍尼韦尔工业级 EMC 合规，IEC 61131 体系间接合规 |
产品介绍
PKS 机柜深夜里 ControlNet 网段黄灯闪烁，C300 报”CNB 冗余降级”——查到最后往往是 TC-CCR014 上那颗背板 5 V 取电簧片氧化，主介质丢帧后备路径虽能切但诊断持续抖。这块卡在 Experion PKS 柜里干的是”给控制器续一条不会断的 ControlNet 链”的活：它不跑控制逻辑（那是 C300 的活），只在背板里把双介质 ControlNet 做冗余仲裁，主同轴断则切备光纤、主光纤断则切备同轴，切换过程 C300 不掉站。它本身不对外出 RJ45 以太网，也不是第三方说的”双千兆以太网+PROFINET 解析芯片”——那是把霍尼韦尔件和工业交换机混编了。
采购这件的坑在两点：一是品牌误认，搜索结果一半写 GE、一半写 Honeywell，按 97197975-A01 归库只能是 Honeywell 原厂；二是参数注水，12~24 VDC 自供电、SC/ST 光纤、1 Gbps、Modbus TCP 原生——这些在 TC-CCR014 上都不成立，真实形态是 5 VDC 背板取电、ControlNet 专用、组态走 Experion 工程软件。现场实测发现，同号拆机件若背板金手指有插痕、ControlNet 端口 BNC 内导体有松动，C300 冷启动能认、运行 4 小时后随柜温上升接触电阻飘，冗余切换会偶发 200 ms 抖动——比不冗余还吓人，所以拆机件必须上 C300 测试机架做主备介质轮流拔线 24 小时老化。严格来说，它只在 Experion PKS 同代固件下即插即用，跨 C200→ 大版本换板，需在 Quick Builder 里重绑 CNB 节点地址，别带电盲拔。
替换与升级建议
✅ 直接替换
- TC-CCR014（97197975-A01）→ TC- 同零件号同尾标：同机架同槽位直接换，Experion 下电→拔旧→插新→上电重枚举 CNB 节点，参数在控制器工程里不全丢。
- TC- → TK-（带涂层同型）：电路一致，仅 PCB 加防腐蚀涂层，海洋平台/酸洗车间直接代用，PKS 诊断不区分。
⚠️ 软件兼容（需改配置）
- TC-（C200 系统固件）→ 插 机架：硬件可插，但 的 ControlNet 节点地址空间与 C200 有差异，Quick Builder 里要重绑 CNB 站址与 NIM 映射，停机窗口 1~2 小时。
- 老 TC-CCR 早期尾号（如 97197975-A00）→ A01：A01 是 A00 的器件寿命升级尾，PKS 同大版本直接认；若原系统固件早于某 Release 可能不认 A01，需先查 Experion PCN。
❌ 硬件不兼容
- TC- → 普通以太网交换机或 Modbus TCP 网关：ControlNet 介质、背板 5 V 取电、PKS 私有仲裁协议全不通。
- TC- → GE 的 CCR 系列或 ABB 的 CNI 模块：品牌私有栈，物理外形接近但插槽定义无关。
- 把”网传 12~24 VDC 供电、双千兆 RJ45″的第三方板当 TC- 买：到货必然不对槽，霍尼韦尔原厂该件无外部电源端子、无 RJ45。
