描述
产品详情
· 型号：R7247C1001（R7247C1001/U）
· 品牌：Honeywell（霍尼韦尔）
· 系列：R7247C 火焰放大器插件 — 配 Burner Management System (BMS)
技术参数
- 产品全称：Solid State UV Flame Amplifier with Dynamic Self-Check（固态紫外火焰放大器，带动态自检）
- 完整型号标记：R7247C1001/U（U 为 US/Global 后缀，硬件相同）
- 检测类型：紫外线（UV）火焰检测，仅适配 UV 探头（C7012E、C7012F 等），不支持 IR 红外探头
- 兼容燃烧控制器：BC7000 Micro-M 系列、R4140G/M、R4075C/D/E、R4138C/D、RM7800/RM7840 系列（7800 需确认放大器槽位为 R7247 型）
- 兼容火焰探测器：Honeywell C7012E、C7012F（UV 管式/矩形窗口），C7027/C7035 小型 UV 探头通常配 R7249 系列——不推荐直接混用
- 火焰丧失响应时间：2～4 秒（典型 3 s，依控制器时序确定）
- 自检功能：连续动态自检（Dynamic Self-Check）——每个点火周期自动验证放大器及探测器回路完整性，故障时点亮 FAULT LED 并锁定安全输出
- 指示灯：POWER（电源）、FLAME（火焰存在）、FAULT（故障/自检失败）LED
- 工作温度：-40℃～+60℃（-40℉～+140℉），存储 -40℃～+85℃
- 湿度：0～95% RH 非冷凝

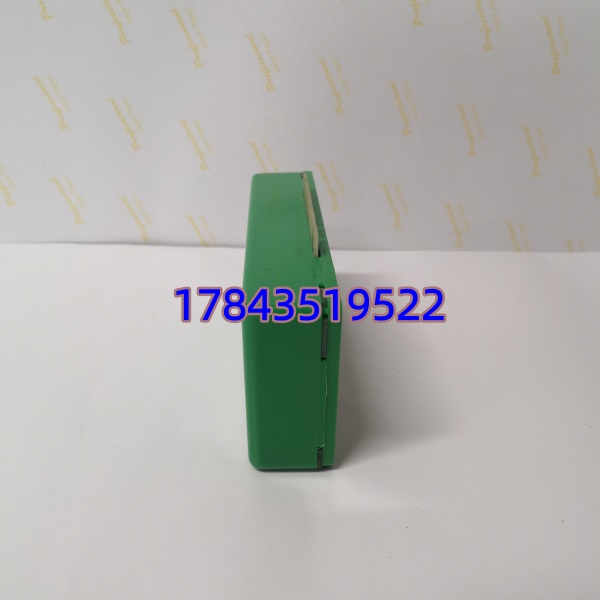

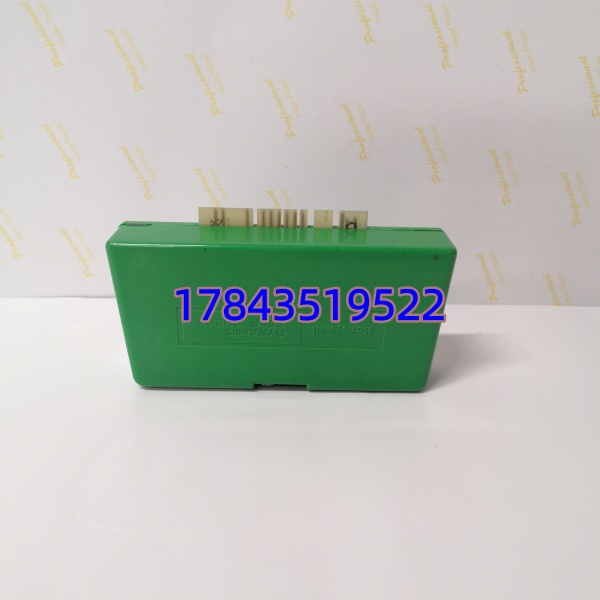

- 外壳/安装：绿色阻燃塑料壳体，插入式安装至对应控制器或 QA 放大器基座，NEMA 1 防护（柜内安装）
- 安全认证：UL Listed (MP268)、CSA Certified (LR1620)、FM Approved、CSD-1 符合
- 净重：约 0.23 kg（0.5 lb）
- 备注：严格来说 R7247C1001 靠控制器底座取电（通常 120 VAC 或 24 VAC 视主机而定），模块本身无独立电源端子——单独拿在手里不通电是无法测试的，别误以为”灯不亮就是坏的”。
产品介绍
在石化厂加热炉检修时遇过：原装 R7247A（无自检）用了十几年，某次 UV 探头老化断路没被检出，程序误判”有火”继续供燃料，幸亏操作员及时发现。R7247C1001 的”C”即代表 Dynamic Self-Check——每个运行周期它主动拉低探头回路验证通路，断线或放大器内部故障会立即 FAILSAFE 锁定并点亮 FAULT 灯，这是 NFPA 85 / EN 746对现代 BMS 的基本要求，也是老 A/B 版替代升级的主要理由。
这块插件本身不复杂：把 C7012 UV 管每秒数千个紫外光子激发出的微弱脉冲整流放大，送给燃烧程序控制器做”有火/无火”判决。真正值钱的是霍尼韦尔四十多年燃烧安全积淀——抗电焊弧光干扰、抗日光/热辐射误触发，现场曾用对焊机故意晃过探头方向都没误报。对于电厂、印染定型机、热处理炉等连续运行设备，建议备 1～2 块轮换件：这东西 MTBF 虽高但 UV 探头窗污染或内部继电器触点老化后无预警失效，换块新的比等厂家上门快得多。注意 R7247C1001 是 UV 专用，烧煤粉/生物质需 IR 检测的要选 R7247D 系列，买错插不进或控制器报放大器不匹配。
替换与升级建议
✅ 直接替换（同物理接口、同检测原理）
- R7247A1003 / R7247B1004（无动态自检的旧版 UV 放大器）→ 升 ：物理插脚完全一致，直接替换。升级后多了动态自检，首次上电若报 FAULT 需检查 UV 探头回路阻抗（C7012 内阻应在规定范围），非故障。部分极老 R4140 早期批次若固件不支持自检可能持续报警——这种情况少见但是存在，实测前先核对控制器型号。
- 另一台 （不同批次/产地）→ 完全互换，拔下旧插上新即可。
⚠️ 软件兼容（需改配置/核对探头类型）
- R7247C1002（24 VDC 供电版 C 系列）— 外观相似但取电方式不同，仅适配 24 VDC 主机底座，不能替 120 VAC 版的 ，强行插 120 VAC 底座可能损坏。买前必须确认现有机柜控制器底座铭牌电压标识。
- 从 R7247D（IR 红外型）换过来 — 物理插槽可能通用但检测原理不同，需同步更换火焰探测器为 C7012 UV 型并检查控制器是否允许 UV 模式，成本含探头约增加 ￥xxx，工作量约 2 h 重新对准光路。
❌ 硬件不兼容
- R7249A/B（小型 UV 放大器，配 C7027/C7035，插座尺寸不同）— 不能互插。
- 第三方”兼容”火焰放大器 — 实测发现部分仿品自检逻辑时序与 Honeywell 7800 系列不完全吻合，偶发误锁 FAILSAFE，燃烧安全级设备不建议冒险用副厂件。
