描述
产品详情

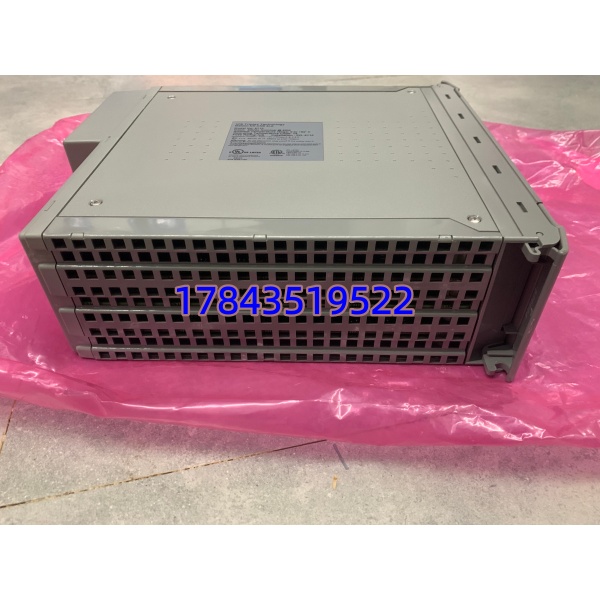

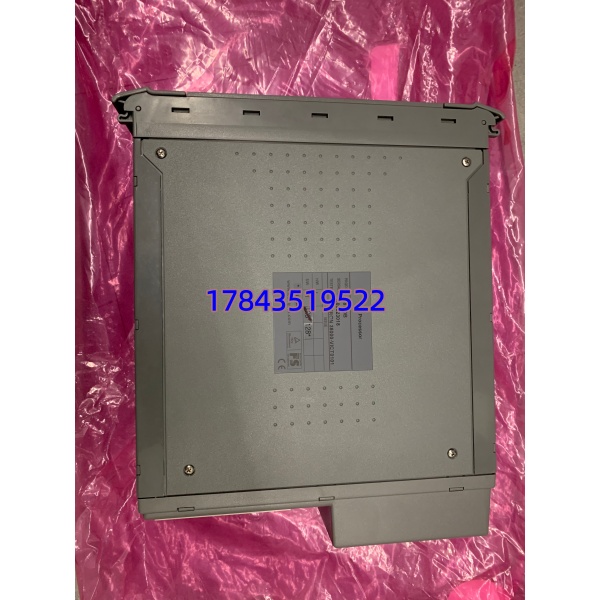

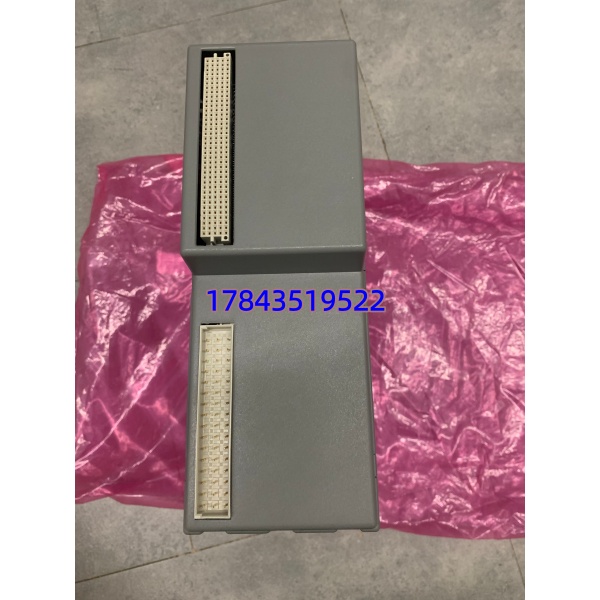

· 型号：T8110B
· 品牌：Honeywell ICS Triplex
· 系列：Trusted® TMR Series — 三重冗余安全处理器模块（SIL 3）
规格参数
- 完整型号：T8110B（Trusted TMR Processor Module，区别于早期T8110）
- 制造商：ICS Triplex / Honeywell（现 Rockwell Automation 旗下）
- 产品类别：三重模件冗余（TMR）安全处理器 — SIS系统主CPU
- 处理器：3× Motorola PowerPC，100MHz，锁步同步执行，硬件2oo3表决
- 内存配置：DRAM 16MB EDO，EPROM 512KB，Flash 2MB，NVRAM 128KB（掉电保持变量）
- 供电要求：背板 20–32V DC（典型24V DC），最大功耗≈80W
- I/O总线：三重冗余模块间总线（Triplicated Inter-Module Bus, IMB）
- 通讯接口：前面板 RS232 诊断口；2× RS422/485（可配置2线/4线，T8110B独有）；1× RS485 2线；支持 Modbus TCP via T8151B
- 时间同步：IRIG-B 002/122（T8110B独有，T8110不带）
- SOE记录：板载1000事件缓存，可上传至4000事件CI缓冲区，1ms分辨率
- 安全认证：TÜV Certified IEC 61508 SIL 3
- 编程软件：TriStation 1131，支持 IEC 61131-3 全套语言（LD/FBD/ST/IL/SFC）
- 工作温度：0℃～+60℃；储存 -25℃～+70℃；湿度10%～95% RH（非冷凝）
- 物理尺寸：266(H)×93(W)×303(D) mm；重量≈2.94kg；安装于 T8100 处理器机箱
- 热插拔：支持在线更换故障模块，无需重新下载程序（需正确配置冗余/热备）
产品介绍
T8110B是ICS Triplex Trusted系统的”大脑”——一块真正的三重模件冗余（TMR）安全处理器，内部封装三颗独立PowerPC，同一程序三段并行跑，每周期硬件2oo3表决输出。任意一核失效（RAM bit翻转、时钟漂移、甚至整片CPU挂掉），另两核能无感接管，系统不跳车也不走危险路径。它专用于SIL 3级安全仪表系统（SIS），执行紧急停车（ESD）、火气保护（F&G）、透平/压缩机超速保护等安全逻辑，不是用来跑普通过程控制的。
和T8110（初版）比，T8110B多了IRIG-B时间同步和两个可配置RS422/485口，更适合需要SOE精确对时的炼化/电力项目。有一点要注意：它必须插在T8100系列专用处理器机箱，不能直接混用普通PLC机架，备件采购时确认机箱版本兼容。
应用场景与行业案例
痛点切入
我在现场处理过SIS误跳车——原因竟是单CPU受变频器群谐波干扰偶发复位，老系统没TMR，一复位就触发安全动作，一次误跳损失六位数。换成后同样干扰下，三核表决直接屏蔽掉那片异常，再没误动作。SIL 3工况下单CPU方案就是在赌运气，就是拿来堵这个坑的。
典型场景
- 炼化/化工ESD（紧急停车系统） — 反应器超温超压联锁、紧急切断阀控制，SIL 3要求必须TMR架构，单PLC过不了SIL认证。
- 电厂BMS（燃烧器管理系统）/汽轮机保护 — 转速监测、跳闸逻辑解算，需IRIG-B对时精确定SOE序列用于事故分析。
- 海上平台/长输管线F&G（火气系统） — 烟雾/火焰/可燃气探头汇聚+TMR表决，单传感器故障不导致拒动或误动。
- 制药/精细化工高危反应釜安全联锁 — 小装置也要求SIL 2/3时，Trusted系统配是性价比选择（比Tricon便宜，功能够用）。
真实案例
某千万吨炼厂重整装置SIS原用单CPU架构，一年两次不明原因ESD误跳。停机窗口短没法深查。改造换ICS Triplex Trusted机架+双冗余处理器。投运后其中一CPU因背板接触不良被系统标记为故障自动隔离，RUN灯转琥珀色，SOE记录”Processor B Degraded”——工艺照常运行，无任何跳车。仪表主管原话：”以前一亮黄灯就手心冒汗，现在知道它在自己修自己。”
