描述
产品详情

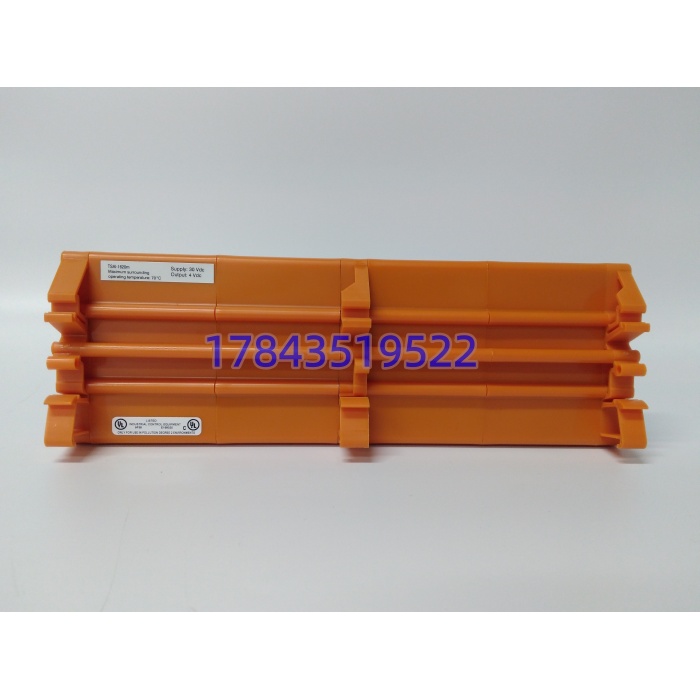

· 型号：FC-TSAI-1620M
· 品牌：Honeywell
· 系列：Safety Manager（SM）现场端子适配器（FTA）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | 安全模拟量现场端子适配器（FTA） | 配 FC-SAI-1620M 安全 AI 卡使用 |
| 适配系统 | Honeywell Safety Manager（SM）、FSC 老线兼容 | 不进 Experion PKS 标准 I/O 机箱 |
| 通道数 | 16 路独立 AI（4–20 mA） | 分组为 2 × 8 通道，组内共地 |
| 信号类型 | 4–20 mA 有源/无源、HART 透明传输（依 AI 卡能力） | 电压型需配分压电阻 |
| 配电能力 | 现场侧 24 VDC 配电（每组独立熔丝） | 每通道典型 24 VDC @ 20 mA |
| 回路诊断 | 断线（Open Circuit）、短路（Short Circuit）、IoCT（回路完整性测试） | 诊断结果由 FC-SAI-1620M 读回 |
| 隔离方式 | 通道组间光电隔离（8+8 分组），组内地不隔离 | 单组故障不跨组扩散 |

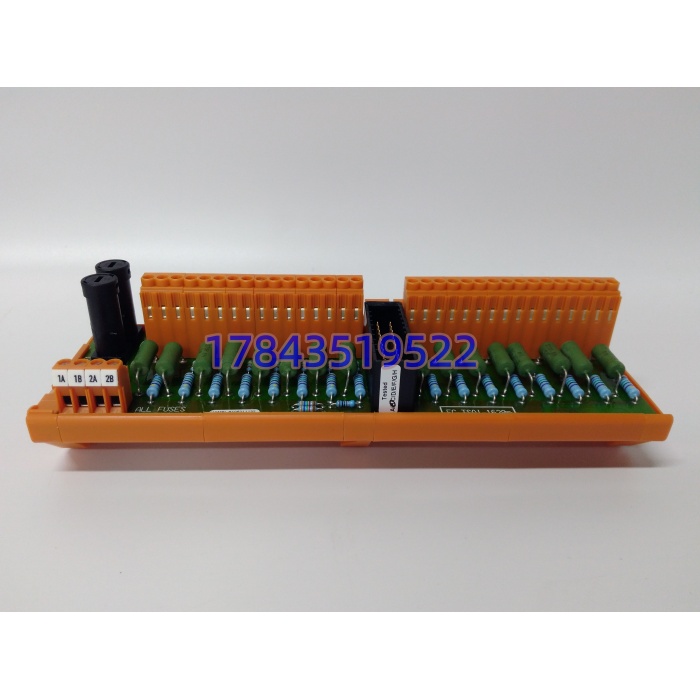

| 保护器件 | 每通道串联熔断器（可更换）、TVS 过压抑制 | 防雷需外配浪涌保护器 |

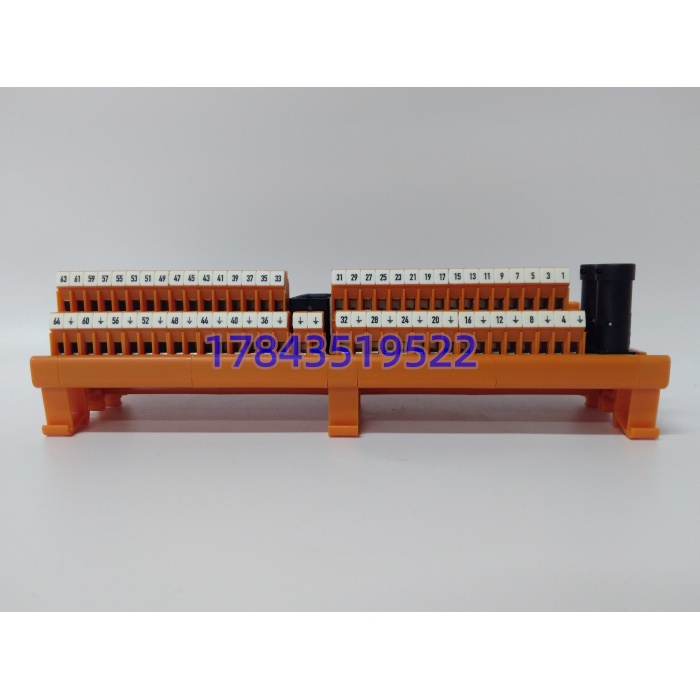

| 连接端子 | 可插拔螺丝端子排（Phoenix 系） | 线径 0.25–2.5 mm² |
| 安装方式 | DIN 导轨（35 mm）或 SM 机架侧面挂载 | 非 VME 插卡式 |
| 供电 | 现场 24 VDC（18–30 V） | 不由 FC-SAI-1620M 背板供电 |
| 功耗 | 典型 5 W（满载配电） | 无发热元件，被动散热 |
| 工作温度 | 0 ℃ ~ +60 ℃ | 存储 -40~+85 ℃ |
| 防护等级 | IP20（柜内） | 端子裸露，需柜门防护 |
| 安全认证 | IEC 61508 SIL 3（系统级，配 SM 安全卡） | 单 FTA 不单独发证 |
| 物理尺寸 | 约 120 × 110 × 75 mm | 紧凑型端子盒 |
| 重量 | 约 0.4–0.5 kg | 依端子排变体 |
| 同族演进 | FC-TSAI-1620M 为 M 修订（改进端子锁紧） | 早期 FC-TSAI-1620 无 M 后缀 |
产品介绍
SIS 机柜里最容易被当成”接线端子排”忽视的，就是 FC-TSAI-1620M。但它不是普通端子排——FTA 里埋着熔断保护、TVS 钳位、分组隔离和回路诊断链路，现场仪表线进来先过它这一关，再进 FC-SAI-1620M 做 A/D 转换。严格来说，FC-TSAI-1620M 本身不”懂”4–20 mA，它只负责把电流安全无损地递给安全 AI 卡，同时告诉 AI 卡”这根线断了没有、短路没有、配电还在不在”。从现场救火经验看，80% 的”AI 卡通道故障”报修，拆开 FTA 一看是熔断器烧了或者端子螺丝松了，换熔丝 5 分钟搞定，比换 AI 卡便宜一个数量级。
从 TCO 看，FTA 单价才几百到两千出头，但一套加氢裂化反应进料流量若因 FTA 端子松脱导致 AI 卡报断线、SIS 联锁误动跳机，单次非计划停机损失六位数起步。库存里留它，留的不是”信号处理权”，而是”物理层快速恢复权”——端子排可现场带电插拔更换（需先隔离对应回路），比拆 AI 卡、改机柜接线快得多。而且 FTA 故障模式以机械性为主（螺丝松、熔丝断、端子老化），电子件极少猝死，冷备件寿命比电子卡长得多。
应用场景与库存策略
SIS 现场回路故障最阴的不是”全断”，而是”虚接”——端子螺丝看似拧紧，实际接触电阻 2 Ω，4–20 mA 回路里等效产生 40 mV 压降，对应 0.16 mA 误差，流量显示偏低 0.8%，操作工以为是工艺波动，直到联锁值逼近才警觉。FC-TSAI-1620M 的分组诊断和 IoCT 能把这种虚接在早期就报出来，前提是 FTA 本身端子状态良好。
- 石化·加氢裂化反应进料流量 SIS 回路：16 路关键 AI 全经 FTA → A 类，单装置按 SIS 机柜数每柜冷备 1 块裸 FTA + 备用熔丝 20 只 Buffer，且备件随带端子排锁紧力矩记录（0.5–0.6 N·m）。
- 油气·天然气管道压力/温度安全监测：野外站场振动大、端子易松 → 建议每站场冷备 1 块，每 2 年全面紧固一次端子力矩。
- 化工·聚合反应釜多重温度冗余：三组热电阻经 FTA 进三张 AI 卡做 2oo3 表决 → 备件必须按”组”备（8 通道一组），别只备单块忽略分组隔离拓扑。
- 排雷：网页把 FC-TSAI-1620M 写成”FC-SAI-1620M 安全 AI 卡本体””SM 控制器 CPU””Profibus DP 网关”是跨功能嫁接（见部分中文站将 FTA 与 AI 卡混为一谈），采购单必须写”Honeywell FC- 现场端子适配器（配 FC-SAI-1620M）”，收货核对 16 路螺丝端子+熔断器窗+24V 配电端子，防 AI 卡或控制器冒充。
真实案例：2021 年某炼油厂柴油加氢装置，SIS 夜班突发”反应进料流量低低联锁”，装置紧急泄压停进料。维保班查 FC- AI 卡诊断——通道 3 报”Open Circuit”，以为 AI 卡通道坏，准备换卡。拆开 FTA（FC-）一看，通道 3 熔断器窗发黑，螺丝端子有明显电弧痕迹：现场流量计接线盒进水，24 V 配电短路烧熔丝。换 FTA 熔丝（5×20 mm 快熔 1A）、烘干现场接线盒、恢复接线，40 分钟复机。复盘：AI 卡没坏，是 FTA 熔断器履行了”物理防火墙”职责；若按 ABC 法把 FTA 列 A 类且柜内常备同规格熔丝，这次停机本可缩到 1 小时内。自此该厂把”FC- 冷备件+熔丝盒（每规格 20 只）”写进 SIS 备件规程，裸 FTA 不带熔丝不予入库。
