描述
产品详情

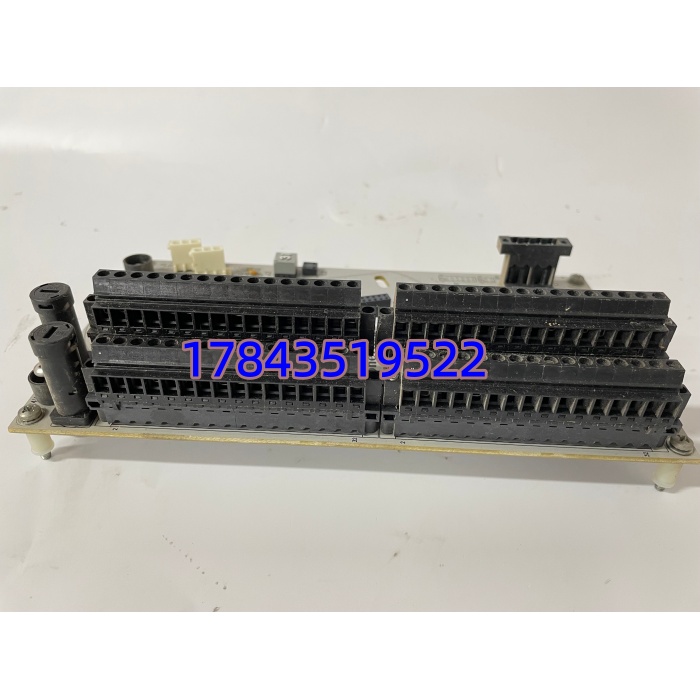

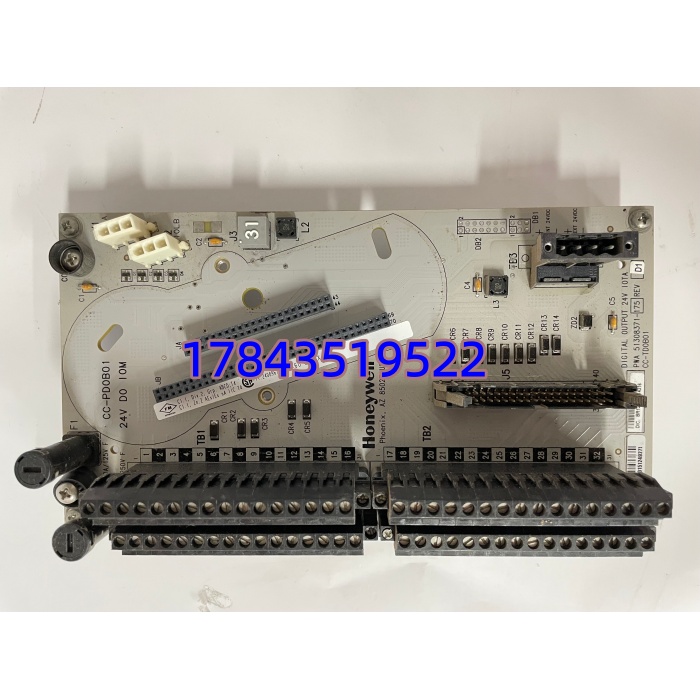

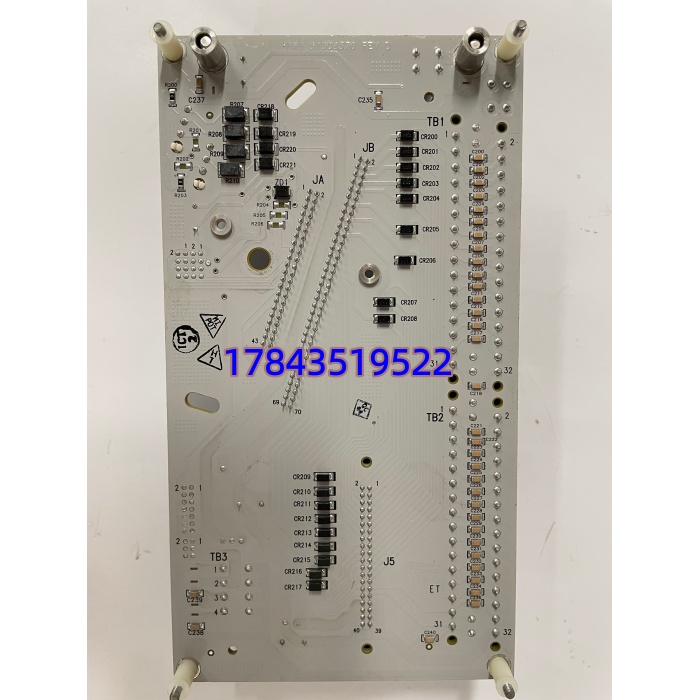

· 型号：CC-TDOB01（Digital Output 24 Vdc, 16-Point, Sourcing）
· 品牌：Honeywell Process Solutions
· 系列：Experion PKS — Series C I/O Module for C300 / UOC Controller
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 / 订货号 | CC-TDOB01（Output Module, 24 Vdc, 16 Point, Sourcing Type） |
| 制造商 | Honeywell International Inc., Process Solutions |
| 产品类别 | Series C Digital Output (DO) Module — 24 VDC Sourcing |
| 适用控制器 | C300 / UOC / C200（经 Series C IOTA 端子底座接入 IONet 或 UCN） |
| 输出通道数 | 16 路独立数字输出，分两组各8通道，每组共用现场电源回流（需外接24VDC现场电源） |
| 输出类型 | Source（PNP/高边） — 模块内部上管导通将+24VDC送负载，负载另一端接0V/COM |
| 额定负载电压 | 现场电源 20.4 – 28.8 VDC（标称 24 VDC ±20%） |
| 每通道额定电流 | 0.5 A max @60℃（高温需降额），每组(8ch)合计≤2.0 A，模块总负载≤4.0 A |
| 导通压降(VCE(sat)) | ≤0.5 V @额定负载（典型） |
| 保护功能 | 输出短路限流、热关断自动恢复、感性负载反电动势钳位(内置TVS~36V)、上电安全态(Fail-Safe可编程置0) |
| 诊断 | 通道级开路(Load Open)/短路(Load Short)可通过Experion Server读Diagnostic Point；前面板16个通道LED + ERR/RUN LED |
| 响应时间 | ON→OFF / OFF→ON 典型 ≤1 ms（滤波可组态） |
| 热插拔 | 支持在线插拔更换（C300自动重枚举，策略不受影响，建议先Force 0再拔） |
| 配套IOTA底座 | 须配对应 Series C IOTA Terminal Assembly，常用 CC-PAIH01(模拟输入基座混用注意)、CC-TDIL01(DO专用基座带熔断器)、CC-PCNT02为CPU非底座——采购确认现网IOTA型号 |
| 背板供电(模块自身) | 由 IOTA 背板 +5 VDC ≈120 mA |
| 状态指示 | PWR(绿)、ERR(红)、16×CH LED(绿=ON，灭=OFF，闪=强制/测试) |
| 工作温度 | 0℃～＋60℃（存储 -40℃～＋85℃），相对湿度 5%–95% RH 非冷凝 |
| 物理尺寸(约) | 单槽宽 33.8mm × 高177mm × 深≈150mm（含针座），重≈0.3 kg |
| 认证 | CE、cULus、部分批次 FM / ATEX Zone 2 / SIL 2 option（依Project Spec） |
| 生命周期状态 | Series C I/O整体 Mature/Active Support，CC-TDOB01新件可订，特定老Lot逐步Limited；市面有全新库存及测试合格拆机流转 |
产品介绍
在某个化工厂碰过DO卡坏的现象：开阀命令发出但现场电磁阀不动，I/O强制置1时通道LED不亮——拔下CC-TDOB01量背板5V正常、插回ERR灯红闪，诊断是输出级MOSFET击穿短路保护锁死。这块卡在Experion PKS里就是C300控制策略与现场开关量设备的”执行手”，16路Source输出带短路自保护，比老LM系列DO多了通道级诊断回读（Experion里可组态Alarm on Open Wire）。大量存量装置还在跑Series C I/O，Honeywell主推C系列但未EOL，新件仍可订但交期偶波动。
TCO考量：它本身MTBF不错，但若承载关键启停（压缩机启动许可、消防排烟阀、ESD旁路允许）且无输出冗余分散，单点故障会让该组DO全灰——建议按”每种IOTA基座类型(DO专用基座)备1件”做Buffer Stock。特别注意：DO模块不像AI容易旁路，坏了就是真动作不了，优先级列B+类靠近A类。
应用场景与库存策略
CC-TDOB01异常常表现为”强制1后现场负载不动作且CH LED不亮/ERR闪”或”某组8通道全不驱动”——先查现场24VDC电源及公共端熔断器(若IOTA带熔丝底座)，再怀疑模块。原厂新件交期通常4~10周，急用靠渠道现货。
- 炼油/石化/化工 Experion PKS — 开停泵/压缩机许可、开调节阀旁路电磁阀、声光报警器驱动｜非它不可因IONet组态绑定及Source型接线已固化｜建议：按DO IOTA基座类型(CC-TDIL01等)各备1件冷备，每年大修目检端子力矩
- 电力/造纸/制药批次产线 — 电机启停控制回路、批次阶段阀切换｜非它不可因PKS Point Builder中Module Type锁定CC-｜建议：多套同型C300机架共享1件周转；冗余I/O分散布置时适当降低单点风险但仍建议备件
- 老TDC3000升级至Series C — 替代原LM系列DO卡｜非它不可因新IOTA物理架构不同，老基座不兼容｜建议：若整柜改造刚完成可按新I/O点数×0.2向上取整备货，最低1件
- 关键启动/跳闸回路 — 建议控制逻辑设计时将重要DO点分散到不同CC-模块，避免单卡故障全关或全开——这是设计阶段建议，非备件策略但影响备件数量评估
真实案例：某PTA装置干燥机系统Experion PKS用CC-驱动6台蒸汽调节阀旁路电磁阀及2路引风机启动许可。运行第8年夏季高温季#2干燥机对应DO卡(插于C300 IOTA架Slot 5)ERR灯红闪，强制任意通道LED不亮——量现场电源24VOK、IOTA底座熔丝完好，判定模块输出级故障。因无冷备等待贸易商调货延误重启约5小时（幸有旁路手动操作维持低负荷生产）。事后该厂按IOTA基座类型各囤CC-一件，制度要求每季度在Experion Quick Builder中确认DO模块Online状态无Diagnostic Alarm。
