描述
产品详情

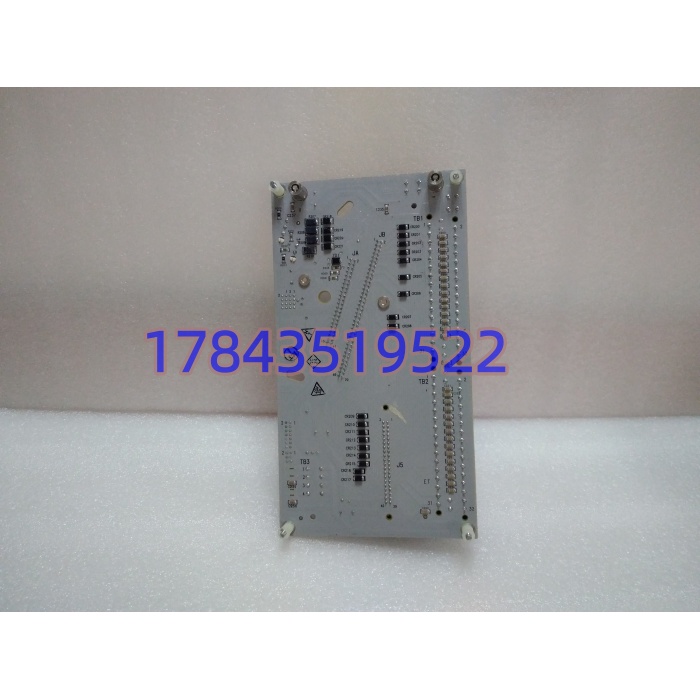

· 型号：CC-TDOB01（51308371-175）
· 品牌：Honeywell
· 系列：Experion PKS Series C I/O
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | Series C 高电平数字量输出（DO-HL） |
| 部件号 | 51308371-175 |
| 配套控制器 | C300（Experion PKS 系统） |
| 输出通道 | 16 通道（高密度设计） |
| 输出信号 | 24 VDC（典型值 18-32VDC），源型或漏型可选 |
| 输出电流 | 0.5A 每通道（典型值） |
| 响应时间 | < 1 ms（快速响应确保实时控制） |
| 信号隔离 | 先进的光电隔离技术，防止地环路和电压瞬变干扰 |
| 配套 IOTA | 适配 Series C 标准 I/O 底座（如 CC-TAOX01 等） |
| 工作温度 | -40°C 至 +70℃（适应严苛工业环境） |
| 防护等级 | IP20（仅限机柜内安装） |
| 热插拔 | Series C 机架支持带电插拔模块 |
产品介绍
CC-TDOB01 是 Honeywell Experion PKS 里 Series C I/O 的 16 通道高电平数字量输出模块。它主要负责将 DCS 发出的开关量指令转换为 24VDC 物理输出，用于驱动中间继电器、电磁阀、接触器或指示灯。该模块采用光电隔离设计，能有效阻断现场侧的电气干扰窜入控制系统背板。
坦白讲，这卡在大型炼化、电厂辅机等需要大量开关量控制的场景中用量极大。现在采购的基本是老装置扩容或故障替换。有一点要注意：51308371-175 是部件号，下单必须写清“CC-TDOB01 / 51308371-175”，避免与同系统的模拟量卡或老款 DO 卡混淆导致无法识别。
应用场景与行业案例
我在现场遇到过最典型的故障：某化工厂一台关键进料泵无法远程启动，查线发现是 CC-TDOB01 对应通道的固态输出管击穿短路，导致 24V 直出。由于该模块未配置通道级报警路由，操作员一直未察觉异常，直到检修时测试才发现问题。
典型场景：
- 炼油常减压装置：用于批量控制泵出口电磁阀的开合以及机泵的启停联锁。
- 电厂除灰系统：密集布置在 I/O 柜中，控制气动输灰阀门的两位式动作。
- 水处理加药站：根据液位高低信号，自动投切加药计量泵的交流接触器线圈。
- 制药发酵罐：配合安全栅，在洁净区外控制不锈钢隔膜阀的开关状态。
- 汽车制造产线：控制装配线上气缸动作的电磁阀组，响应时间小于 1ms 满足节拍要求。
真实案例：华东某 PTA 装置，PKS R400 系统，#2 I/O 柜第 9 槽 CC-TDOB01 所带的 8 个现场电磁阀同时失电。调取趋势发现该模块 OK 灯曾短暂熄灭后恢复，判断为内部逻辑瞬时故障。仪控班从备件库取出同部件号 51308371-175 模块，办理联锁票后在 Control Builder 中将模块置 Inactive，带电拔旧插新并下装配置，10 分钟恢复正常。班长强调：“这种高密度 DO 卡一跳就是一大片，换件前务必先确认外部回路没有接地短路，否则换上还会烧。”
