描述
产品详情

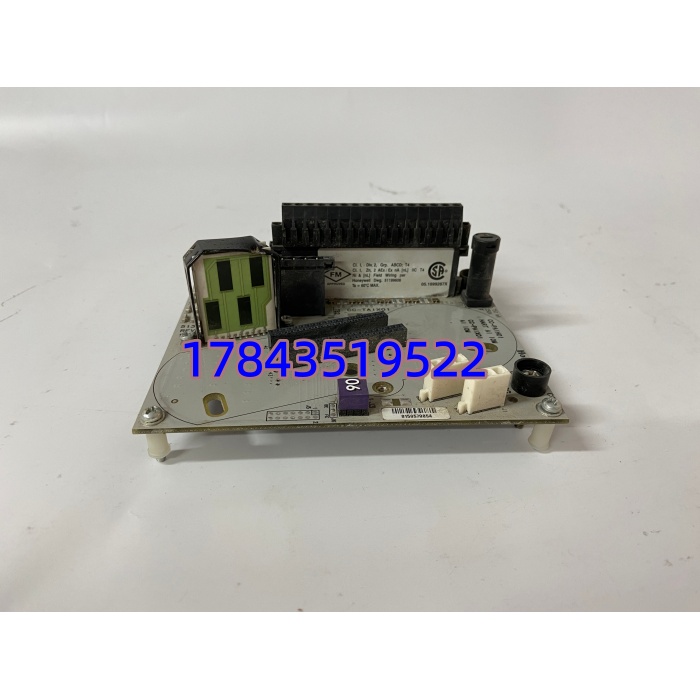

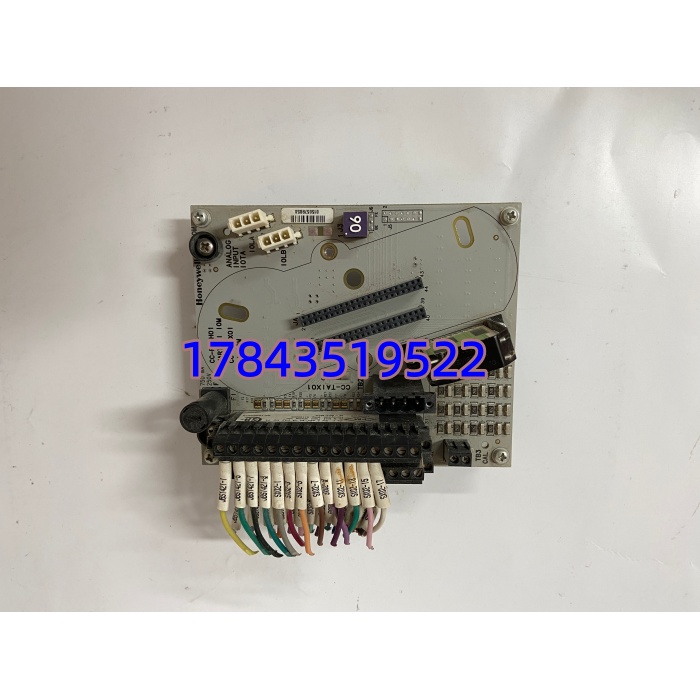

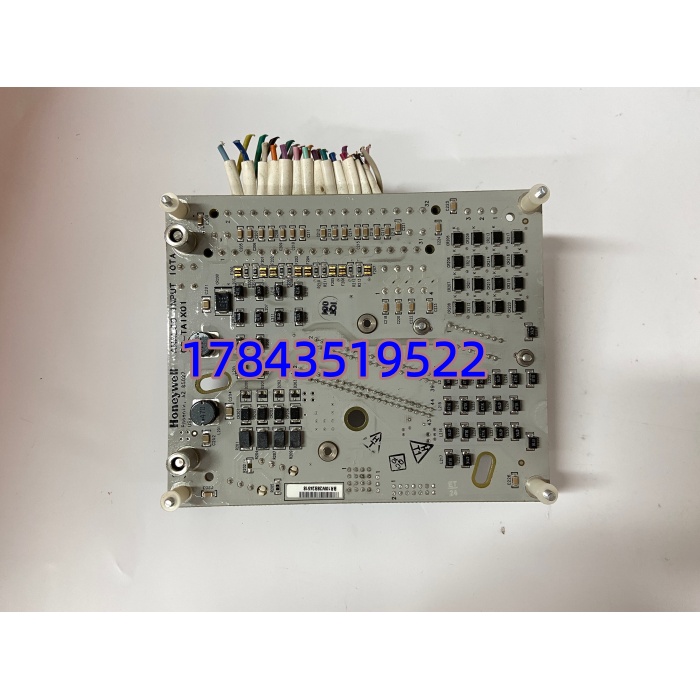

· 型号：CC-TAIX01（IOTA底座，常配套 CC-PAIX01 或 CC-PAIH01 逻辑卡组成完整AI模块）
· 品牌：Honeywell（霍尼韦尔）
· 系列：Experion PKS / ControlEdge Series C I/O — Analog Input Field Termination Assembly（P/N 51308363-175）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | CC-TAIX01（IOTA Base for Series C Analog Input） |
| 部件号 (Spare P/N) | 51308363-175（有时亦见 51306513-175，依批次） |
| 制造商 | Honeywell International Inc. |
| 产品类型 | Series C 模拟量输入 Field Termination Assembly（现场接线底座+I/O端子） |
| 配套逻辑卡 | CC-PAIX01 / CC-PAIH01 / CC-PAIH02（High Level Analog Input Card，插于IOTA上方） |
| 输入通道 | 16路现场接线端子（配合逻辑卡实现16通道AI） |
| 支持信号类型 | 4–20 mA（有源/无源两线制变送器回路供电）、1–5 V、0–10 V、±10 V（由逻辑卡决定） |
| HART支持 | 是，HART协议信号可透过IOTA透传至插装逻辑卡（CC-PAIX01支持HART 7） |
| 通道隔离 | 通道–背板及通道间电气隔离（典型 1500 V AC / 250 V DC 工作隔离，依逻辑卡规格） |
| 冗余支持 | 支持I/O冗余——两块逻辑卡插于同一对冗余IOTA底座（需冗余IOTA硬件 CC-TAIM01 类） |
| 热插拔 | 逻辑卡可带电插拔（IOTA底座及现场接线不动），MTTR＜2 min |
| 接线方式 | 螺丝端子排，支持屏蔽层独立接地端子 |
| 背板供电 | 逻辑卡由C300/IOLink背板取电（5 VDC + 24 VDC）；IOTA本身无源 |
| 工作环境 | 工作温度 0℃～+60℃，存储 -40℃～+85℃，湿度 5%～95% 非冷凝 |
| 防护等级 | IP20（控制柜内安装） |
| 认证 | CE、UL、CSA、RoHS、符合 IEC 61010-1 |
| 安装方式 | DIN导轨或机架螺栓固定，配合C300 Series C I/O机架 |
产品介绍
现场碰到过一件事——半夜重整装置一区AI卡报警”Module Fault”，翻出备件换完逻辑卡（CC-PAIX01）三分钟恢复，现场接线纹丝未动，全靠这个CC-TAIX01 IOTA底座把接线和卡件物理分离。（严格来说 CC-TAIX01 不是信号采集卡而是端子底座，真正干模数转换的是插它上面的CC-PAIX01/CC-PAIH01；采购申备件时常有人只买逻辑卡忘了配IOTA，或反过来只买底座没卡——到手用不了，这点必须在申购单上写清楚二者配对关系。）
CC-TAIX01的价值不在芯片而在”不解线更换”——化工连续生产装置停机窗口极小，IOTA架构让故障AI卡MTTR压到分钟级，避免拆几十根屏蔽线重校。从库存策略看它单价低、体积小但属于B类偏A类（影响换卡效率，若IOTA端子氧化或底座簧片疲劳也需整体更换）。Honeywell未宣布CC-TAIX01 EOL，但与早期Series C机架配套的老版本逻辑卡（如某些早期Rev的CC-PAIH01）已进入有限生命周期，渠道多为NOS。建议IOTA底座与逻辑卡分开建物料编码，按”底座+卡”成套核算安全库存。
应用场景与库存策略
一套C300机架挂十几块AI卡，若IOTA底座端子氧化接触不良或卡件故障，没有备件意味着要么临时拆邻区暂时不关键的同型号卡顶替（要改组态下载），要么冒险不解线硬拍——这两种都增加误操作跳机风险，而原厂进口底座现货偶尔也要等4～8周。
- 炼油/石化 DCS控制室 C300机架 AI测点 → 压力/流量/液位4–20mA采集（配CC-PAIX01+HART）→ 非它不可因Series C架构强制IOTA+逻辑卡分离设计且现场已按CC-端子排布线 → 建议：按在役AI卡总数÷5 向上取整，最少备1件IOTA底座+1件配套逻辑卡分开管理；重要装置冗余机架按N+1底座备货
- 煤化工/化肥 气化炉温度及压力多点采集柜 → 高密度16通道AI → 非它不可因原设计锁定Experion PKS Series C I/O → 建议：同型号IOTA与逻辑卡成对做Buffer Stock（各备1～2件），每大修做端子紧固检查
- 电厂化学水处理/除灰 DCS（Experion PKS遗留） → 慢变过程AI → 建议：如有大量在役且无技改计划，关注配套逻辑卡Last-time-buy公告，IOTA底座可长期复用不必过量囤
- 新建项目技改扩容 → 仍可选购CC-+IOTA配最新CC-（Rev H或以上）→
真实案例：
西南某炼化常减压装置大修后开工，夜班#3罐区液位AI点全变坏值——查C300机架Slot 7的CC-逻辑卡OK灯灭，初步判断卡件失效。库房有CC-但无对应CC-底座（原柜1999年随装置引进Series C早期版IOTA），维护工试图把旧底座上卡换新卡结果端子排塑料微裂一根线虚接，恢复后重校回路多花40分钟。事后盘点：IOTA底座按”不坏不换”思维零库存，实际端子老化率不低。最终向渠道调2件NOS的CC-（含配套螺丝端子排）测试OK入库，EAM系统建独立编码，要求”AI卡备件=逻辑卡+对应IOTA底座”成套申领。教训直白——IOTA看着只是个端子座，断了它你就失去热插拔优势。
