描述
产品详情
· 型号：CC-TAID01（51306733-175）
· 品牌：Honeywell
· 系列：Experion PKS C 系列 I/O IOTA（配套 CC-PAIH01、CC-PAIX01、C300 控制器、Series C 机箱）
规格参数
| 参数项 | 数值/说明 |
|---|---|
| 组件定位 | Analog Input I/O Termination Assembly（AI 端子板/IOTA） |
| 物料号 | 51306733-175（9 位），Rev B 为主 |
| 适配模件 | CC-PAIH01（HART AI）、CC-PAIX01（HART AI 4–20mA/电压）、CC-TAIX01 等 16CH AI 卡 |
| 通道数 | 16 路（与所插 AI 模件通道数对齐） |
| 接线信号 | 4–20 mA、0–20 mA、1–5 V、0–10 V、±10 V；经外部变送器可接 RTD/TC 信号 |
| 端子类型 | 正面螺钉端子（部分批次弹簧夹），屏蔽层汇流条独立接地 |
| 隔离能力 | 通道至背板/模件侧依所插模件指标（典型 1500 Vrms 通道-背板，通道间共地） |
| 内置调理 | 限流、TVS 瞬态抑制、共模滤波、断线检测回路（断线判定由模件 ADC 完成） |
| 供电 | 自身无电源，模件经背板取电，端子板仅做信号通路 |
| 指示 | 无独立 LED（状态灯在插入的 AI 模件上） |
| 安装 | C 系列机箱 IOTA 槽位直插，或配 DIN 导轨支架独立安装 |
| 工作温度 | 0~60 ℃（机柜内），存储 -40~85 ℃ |
| 尺寸重量 | 约 180×140×30 mm，0.3 kg 级 |
| 线缆规格 | 推荐 0.5~1.5 mm² 屏蔽双绞，屏蔽单端接柜内接地铜排 |
| 生命周期 | 随 C 系列 AI 模件一同进入受限供货，原厂新件难订，市面以库存/拆机为主 |
| 易混件 | CC-TAID01 是 AI 端子板；CC-TDID01 是 DI 端子板；CC-TAOH01 是 AO 端子板，型号差两位功能全变 |
产品介绍

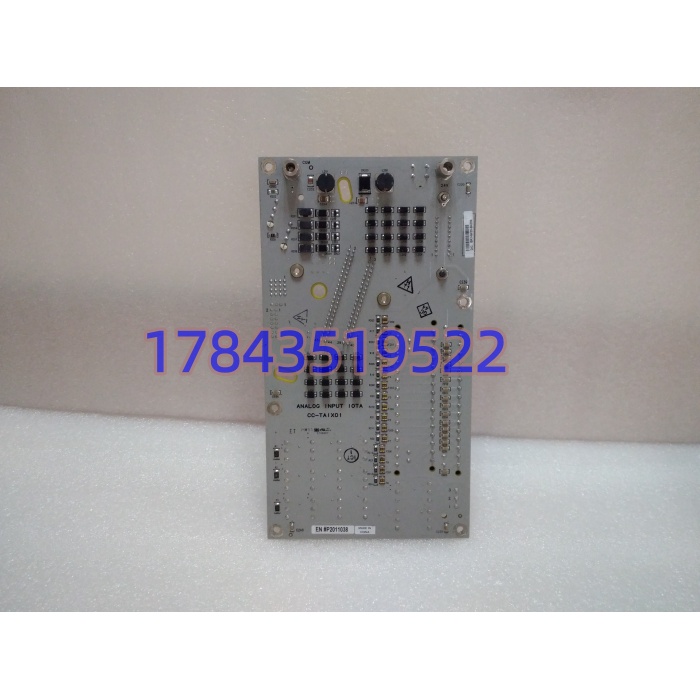

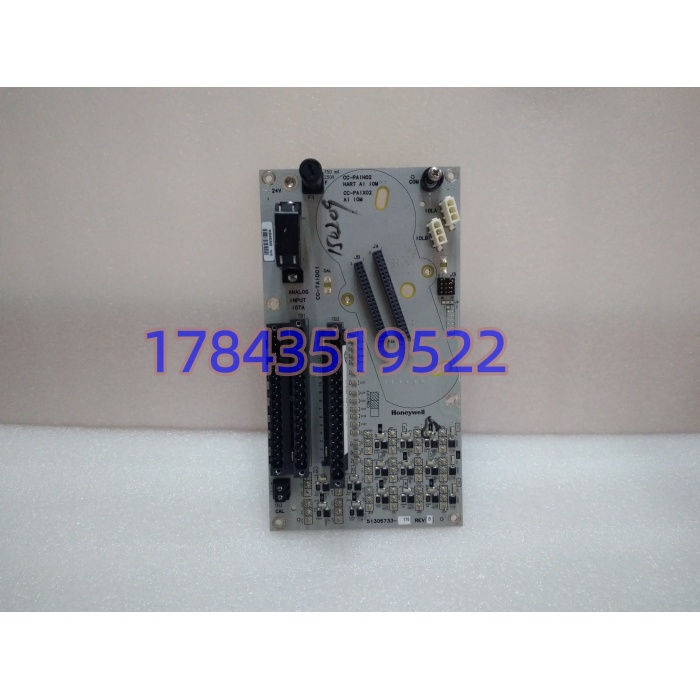

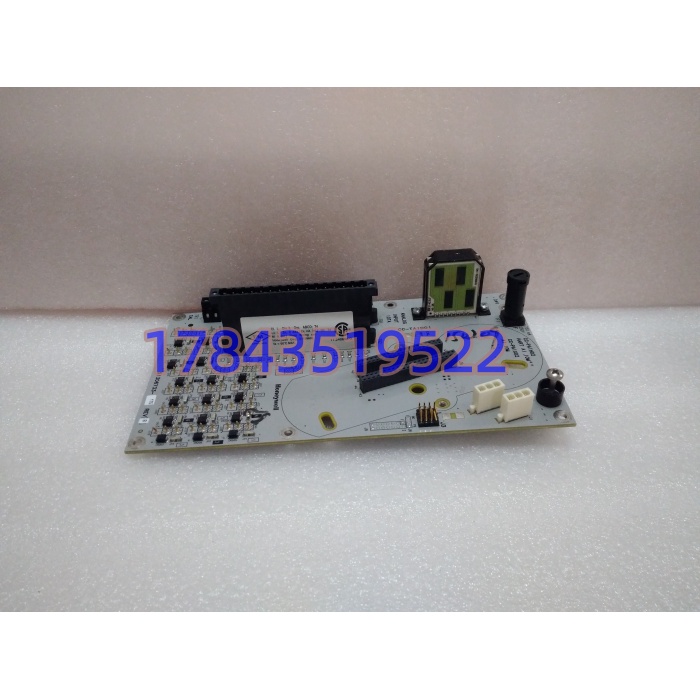

CC-TAID01 是霍尼韦尔 C 系列 AI 模件的“前半截”——模件（如 CC-PAIX01）插它后面，现场仪表线接它前面，中间靠金手指把 16 路信号送进模件 ADC。它本身不含 ADC、不含固件、不含 HART 解调器，所有精度诊断都是模件的事；但它决定了现场线怎么走、屏蔽怎么接、瞬态能不能扛住电机启停的尖峰。IOTA 设计的核心好处是：模件可以带电拔走返修，现场接线原封不动留在端子板上，换模件不拆线。
和 CC-TAIX01（模件）的关系必须分清：采购单只写“CC-TAID01”买到的是空端子板，不插 AI 模件在系统里等于零；反过来模件丢了端子板，现场线没地方接。和老 TDC 3000 的 LOM/FTA 比，C 系列 IOTA 把信号调理前移到底板，模件本身更干净。坦白讲这端子板原厂新件也随 C 系列整体受限，市面拆机件居多，故障模式主要是端子螺丝滑牙、屏蔽汇流条氧化、金手指磨损三段。
应用场景与行业案例
我在某炼油厂重整装置碰到过：CC-PAIX01 报 Channel 7 断线，现场万用表量变送器 18.6 mA 正常。拆柜发现 CC-TAID01 第 7 通道螺钉端子力矩不够，导线铜丝接触面只剩两根，热胀冷缩后间隙性开路。非计划停机不怕模件坏，怕这种“端子松了被系统判断线、操作员误以为变送器死”的幽灵报警，查一晚上才查到端子。
典型场景：
- 炼油常减压：CC-TAID01 + CC-PAIX01 接 16 路差压/压力变送器，HART 透过模件回传 PV 进 AMS，端子板只管把 4–20 mA 干净送进去。
- 电厂除灰：粉尘大、振动强，IOTA 螺钉端子比弹簧端子抗振动，定期紧固扭矩 0.5 N·m 防松。
- 化工反应釜：RTD 三线制进端子板，模件侧软配 3-wire RTD，端子板保证引线电阻对称。
- 长距离信号：现场 300 m 外流量变送器，屏蔽单端接地在 CC- 汇流条，避免两端接地环流。
- 老线保产：EPC 原图锁定 51306733-175 Rev B，采购单只写“AI 端子板”买回来可能是 Rev A 或 CC-TAOH01（AO 板），插上去模件不认。
真实案例：
华北某化工厂 2010 年 Experion PKS，2023 年检修发现一面机柜 8 块 CC- 中有 3 块屏蔽汇流条氧化发黑，夜间雨天偶有通道读数跳 1%。库房领出一块标“全新 CC-”的库存，物料号对，但背面金手指有插拔拉毛，第一次插 CC-PAIX01 进去 Control Builder 扫到槽位通讯时好时坏。退掉，找认证商订拆机件但金手指抛光处理过的，出厂带通断测试（16 路信号通路+屏蔽对地绝缘 500 V 兆欧测试），窗口期换完，AMS 里 16 路 HART 全部回连。老师傅说：“IOTA 这玩意儿看着就是块接线板，金手指拉毛了比模件坏还难查。”
