描述
产品详情

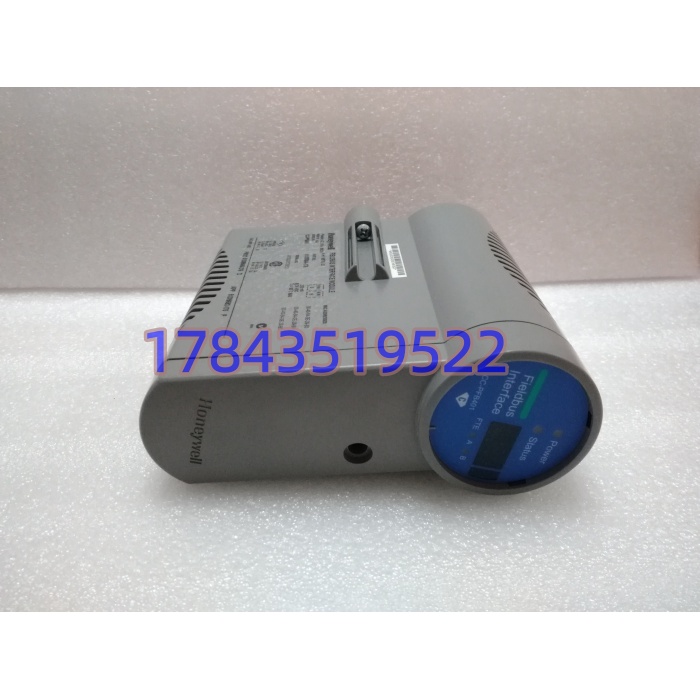

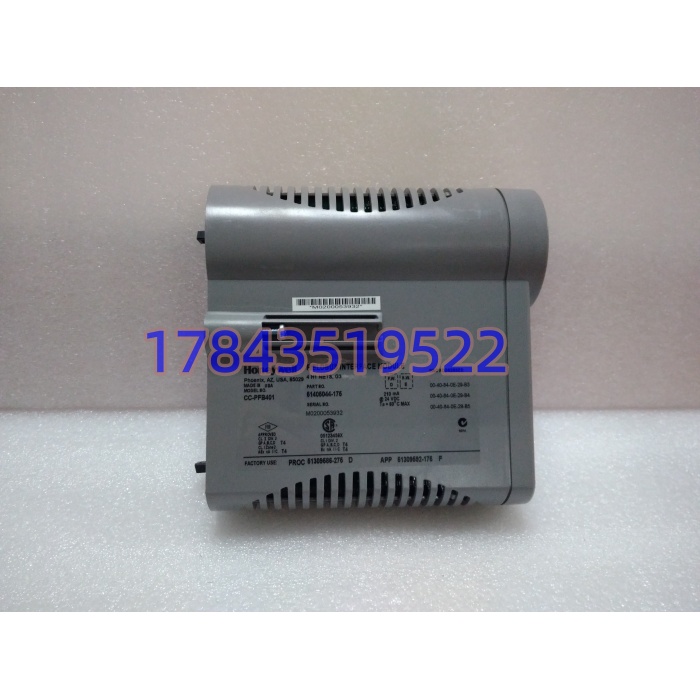

· 型号：CC-PFB401（51405044-175）
· 品牌：Honeywell
· 系列：Experion PKS Series C I/O
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | Series C 现场总线接口模块（FIM） |
| 部件号 | 51405044-175 |
| 配套控制器 | C300（Experion PKS 系统） |
| 物理接口 | FOUNDATION Fieldbus H1（31.25 kbps），供电与通信共用双绞线 |
| 网络容量 | 单模块管理 4 个独立 H1 链路，每链路最多挂载 16 台现场设备（共 64 台） |
| 核心功能 | 担任活动链路调度器（LAS），支持 Control-In-The-Field 功能块下放执行 |
| 宏周期 | 可配置 250ms 至 32s |
| 冗余模式 | 支持非冗余或并排冗余配置，主备无缝切换消除单点故障 |
| 背板取电 | 24 VDC（约 210 mA） |
| 工作温度 | 0~60℃（存储 -40~85℃） |
| 认证 | Class I Div 2, ATEX Zone 2 |
| 热插拔 | Series C 机架支持带电插拔，可在运行中更换模块 |
产品介绍
CC-PFB401 是 Honeywell Experion PKS 里 Series C I/O 的现场总线接口模块，充当 C300 控制器与底层 H1 总线仪表的数字通信桥梁。它不处理传统的 4-20mA 硬接线信号，而是通过一对双绞线为智能变送器和定位器供电并交换数据。其核心优势在于高集成度与确定性，单卡即可管理 4 个独立网段，内置 LAS 调度器确保多设备通信稳定，同时支持将 PID 等控制回路直接下放到现场仪表执行，减轻主控制器负担。
坦白讲，这卡在大型炼化、化工项目中用量极大。现在采购 90% 是老装置扩容或补备件。有一点要注意：51405044-175 是部件号，代理商页面常把它和 Profibus 模块或老款 FIM 混着写，买错代次插上 C300 会报 IOM mismatch，所以下单必须写清”CC-PFB401 / 51405044-175 / FF H1 协议”。
应用场景与行业案例
我在现场遇到过最典型的故障：加氢裂化装置一段进料流量波动，查下来不是变送器问题，是 CC-PFB401 第 3 个 H1 链路受变频器干扰频繁报错，导致该网段下 12 台阀门同时跳手动。这种总线型故障影响面远大于单点 AI 卡损坏，排查时需用专用总线分析仪看波形。
典型场景：
- 炼油 PDH 装置：单块 CC-PFB401 挂载多台 H1 总线质量流量计和调节阀，实现高密度信号采集与传输。
- 大型空分系统：利用其控制下放功能，将压缩机组的部分辅助回路控制在现场仪表内执行，降低 DCS 负荷。
- 全厂公用工程：长距离管线上的压力、温度多点采集，采用 FF 总线手拉手接线，大幅节省电缆和 I/O 柜空间。
- 机场能源管理：参与航站楼机电设备的自动化监控，优化电力分配与设备运行效率。
- 制药发酵罐：集成 pH 计、溶氧仪等多参数智能传感器，满足严苛的数字化审计追踪要求。
真实案例：华东某 PTA 装置，PKS R400 系统，#5 I/O 柜第 3 槽 CC-PFB401 的 ACT 灯熄灭，冗余模块无扰接管。拆下故障模块发现是内部固件跑飞，且原组态未启用通道报警路由。仪控班从防静电袋取出同部件号 51405044-175 备件，带电拔旧插新，在 Control Builder 中确认电子 Key 一致并下装 IOM 配置，10 分钟恢复冗余。班长说：”总线模块最怕接地不良引入干扰，换件前务必先查机柜接地排是否锈蚀。”
