描述
产品详情

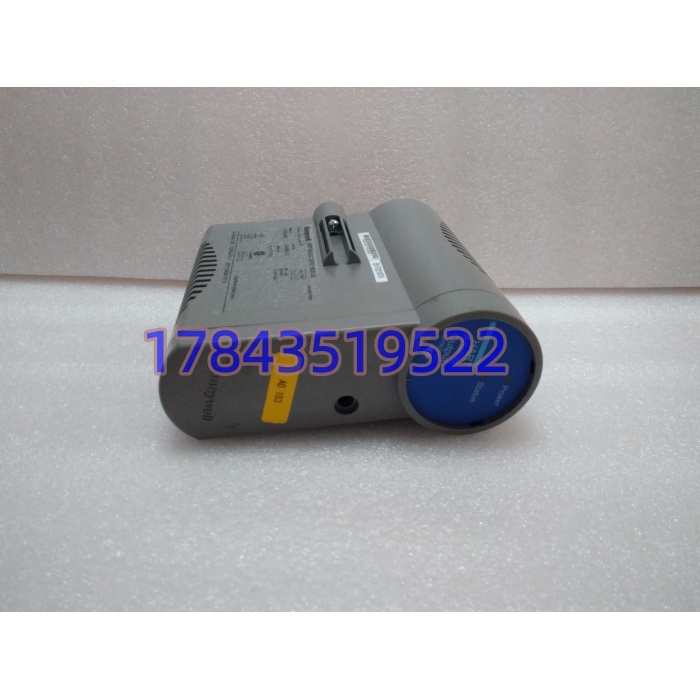

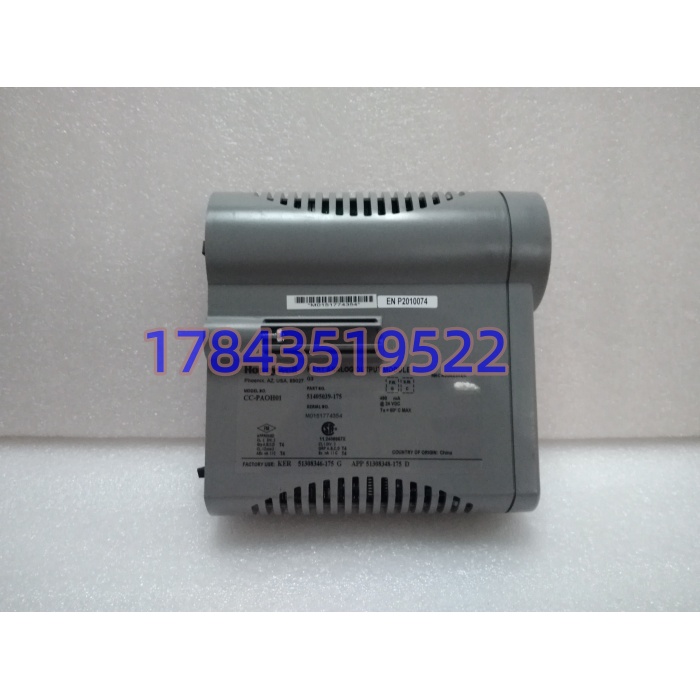

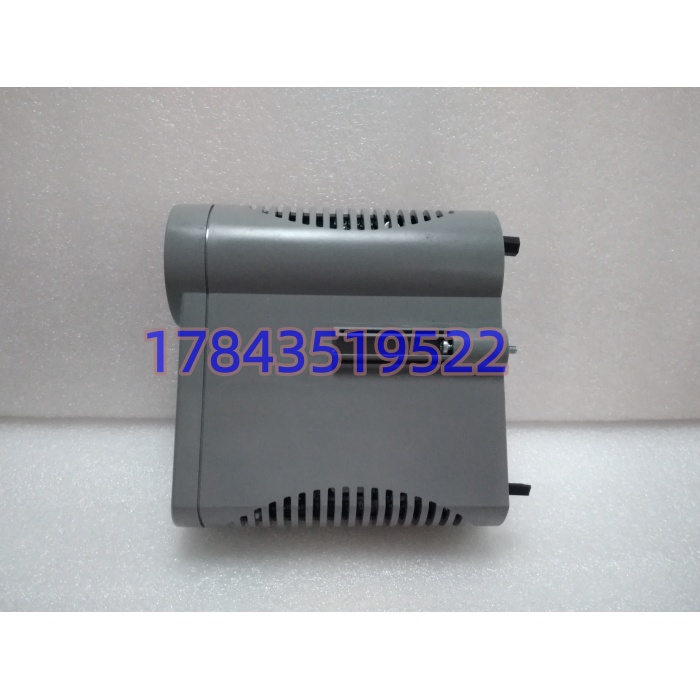

· 型号：CC-PAOH01（51405039-175）
· 品牌：Honeywell
· 系列：Experion PKS Series C I/O（AO-HART IOM 块）
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 通道数 | 16 路独立 4–20 mA（可设 0 mA 或 2.9–21.1 mA 直接输出范围） |
| 输出类型 | 恒流源，非电压输出（0–10 V 非原生，需外配变送） |
| DAC 分辨率 | 16 位，分辨率 ±0.05% FS |
| 校准精度 | ±0.35% FS @25℃（含线性）；全温 0–60℃ 典型 ±0.1%FS 级（以手册为准） |
| 线性度 | ±0.05% FS |
| 温度漂移 | 0.005% FS/℃ |
| 输出纹波 | <100 mVpp @50/60 Hz，250Ω 负载 |
| 响应时间 | DAC 码到输出稳定至 1% 内 ≤80 ms |
| 回路负载 | ≤800Ω @24V（22–28V 供电），含线路+安全栅+定位器 250Ω |
| 最大合规电压 | 16 V（24V 供电档） |
| 最大开路电压 | 22 V |
| HART 支持 | 每通道独立 HART 5/6/7 数字透传，FSK 调制叠加在 4–20 mA 上 |
| 回读诊断 | 通道输出回读精度 ±4% FS，开路线（open wire）报软故障，与设定值偏差报警 |
| 安全状态 | 每通道 FAILOPT：HOLD LAST / SHED TO SAFE（默认模块电子故障走 0 mA） |
| 通道隔离 | 无通道间隔离（同模块共回路地），通道至背板光电隔离 |
| 供电 | 24 V DC（22–28V 经 IOTA 送），典型约 200 mA（≤约 4.8 W） |
| 热插拔 | 支持（C 系列 I/O Link 设计），在线拔插不影响机架其他模块 |
| 冗余 | 模块单件；通过冗余 IOTA（CC-TAOX11 / CC-GAOX11）做模块对冗余，切换间隙 ≤10 ms（0 mA 脉冲） |
| 兼容 IOTA | CC-TAOX01（非冗余 6″）/ CC-TAOX11（冗余 12″）/ CC-GAOX21（非冗余 6″ 本安）/ CC-GAOX11（冗余 12″ 本安） |
| 工作温度 | 0–60 ℃（铭牌 Ta≤60℃），存储 -40–85℃ |
| 环境 | 5–95% RH 非凝露，IP20 柜内，G3 防腐 |
| 认证 | Class I Div 2 Groups A–D T4、CE、UL、非本安输出（Non-incendive） |
| 尺寸重量 | 约 102×80×128 mm（各源标注不一，以壳体为准），约 0.12–0.46 kg（含/不含 IOTA 差异） |
| 生命周期 | C 系列现役维护平台；175 为流通物料号，可订 |
产品介绍
CC-PAOH01 是 Experion PKS 里把 C300 控制算法变成”电流”的最后一环——16 路 4–20 mA 出去，每路叠加 HART 数字信号，Fisher DVC6200、Valtek StarPac、Metso ND900 这些智能定位器既能收设定值又能被远程下参数、读阀位反馈和诊断。它和 CC-PAIH02 对称：AI 收、AO 出，IOTA 底座家族也对称（TAID 配 AI、TAOX 配 AO）。模块本身不隔离通道间，同卡 16 路输出回路共参考地，现场阀门侧若经不同安全栅/隔离器回来要单独处理。
坦白讲，AO 卡最坑的不是精度，是HART 负载核算和FAILOPT 没配好。4–20 mA 回路总阻超 750Ω（24V 供电时），HART FSK 调制深度不够，SV/TV 读得到但飘，定位器报”通讯质量差”；更常见的是换卡后组态里 FAILOPT 默认 SHED TO 0 mA，结果 C300 一复位该通道阀门全关，进料阀瞬间切断——我在重整装置见过一次，险些闷塔。换件后第一件事不是看 OK 灯，是进 Configuration Studio 核对每通道 FAILOPT 和 HART 使能。
应用场景与行业案例
CC-PAOH01 失效表现：单通道卡在 3.9 mA（开路默认）、HART 能下参但 PV 电流不动、回读偏差 >4% 报软故障、或 16 路一起瞬断 10 ms（冗余切换间隙异常）。最危险的是”输出不动但回读正常”——DAC 码更新了，恒流源末端管子老化，阀门实际没动，控制回路还在算偏差。
- 炼油/石化装置：进料调节阀、回流阀、燃料气主调阀，Fisher DVC6200 + CC-PAOH01 是 PKS 标准搭档，HART 顺带读阀位和摩擦力趋势做预测维护。
- 火电汽机侧：主蒸汽调阀、给水旁路阀、除氧器压力控制，50 ms 级扫描够用，不抢 DEH 高速 AO。
- 化工聚合釜：催化剂计量泵变频（4–20 mA 给定）、夹套水调节阀，HART 下量程比现场手操器快。
- 水处理/污水：曝气总管调节阀、加药计量泵，非冗余 TAOX01 够用，省底座钱。
- 老 TDC3000 升 PKS 过渡：原 AO 卡信号重整到 C 系列，CC-PAOH01 承接带 HART 的智能阀回路，纯 4–20 mA 老阀留给 CC-PAOX01。
真实案例：2025 年华南某芳烃装置，P-123 进料阀（DVC6200）操作工反映”设定 45% 阀位卡在 38% 不动，但 DCS 显示 45%”。查 C300 该点输出 45% 对应 11.4 mA，现场串表测得回路实际 9.8 mA，HART 读阀位反馈 38%。拆 CC-PAOH01 通道 7 发现 DAC 后端恒流源 MOS 漏电，设定码 11.4 mA 但实际恒流源只能顶到 9.8 mA，回读电路因前端采样点不同没报偏差。库存调一颗 175 批次拆机件，测试台灌 4–20 mA 标准源校线性 ±0.05%FS 内，带电热插拔换（先该点置 Manual 0 mA→切 TAOX11 冗余对备侧→拔主侧→插新→组态核对 FAILOPT=HOLD→解手动），阀门立刻跟到 45%。仪表主任原话：”卡没死，是输出末端偷电流，回读还帮它打掩护。”
