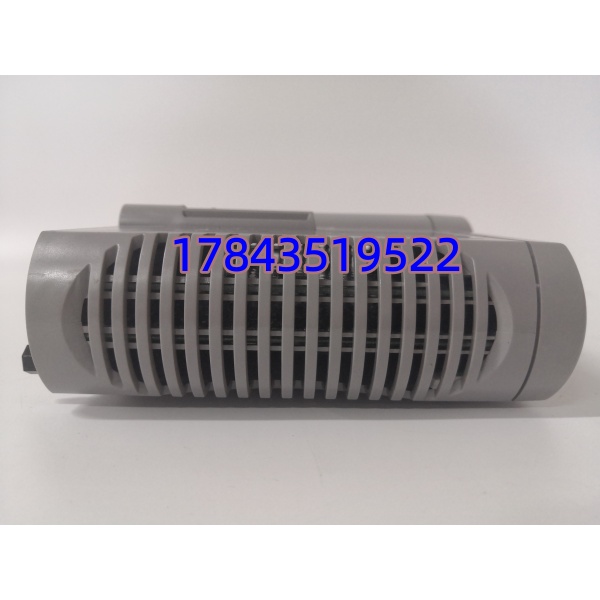

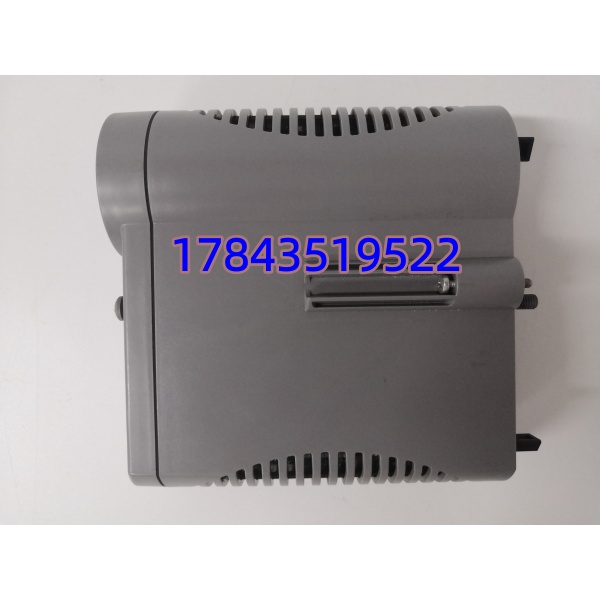

产品详情
· 型号：CC-PAIX01（Honeywell Experion PKS C系列模拟量输入模块PAIX01，X=带HART/增强诊断，插C系列IO机架）
· 品牌：HONEYWELL（霍尼韦尔）
· 系列：Experion PKS / C系列 I/O（C300控制器+C系列IO机架，后继被Series C/ACE取代但C系列仍存量大）
规格参数
- 产品全称：CC-PAIX01 — Analog Input Module, C Series for Experion PKS (PAIX = Process AI with HART/Xtra diagnostics)
- 制造商：Honeywell Process Solutions（Experion PKS / C系列线，CC-PAIX01属EOL边缘/NRND，新线用Series C ACE或UE本地IO）
- 系统归属：插C系列IO机架（CEXT扩展机架或CRIO本地机架），槽位任意IO区（非Slot1控制器专槽），连C300控制器通过Control Firewall（CF9/CFW）
- 通道配置：16路模拟输入，软件可配为差分（2线）或单端（1线共地），支持±10 V、0–10 V、0–20 mA、4–20 mA，分组每8路共地/隔离组需核对
- HART支持：原生HART 5/6/7透传（每通道独立HART调制解调），PKS里做HART变量批量读（PV/SV/TV/QV），透给AMS设备管理做阀门标定
- ADC与精度：16位过采样Σ-Δ ADC，精度±0.1% FS（典型），线性误差<0.05% FS，温漂<50 ppm/°C（根据官方Datasheet及MRO渠道数据）
- 输入阻抗：电压≥1 MΩ，电流250 Ω（4–20 mA→1–5 V内部），过量程±15%标称不损坏，开路检测可设升/降饱和
- 隔离：通道–逻辑2500 V AC（1分钟），通道组–组通常8路一组隔离，背板总线光隔到C300
- 更新率：每通道扫描可编程滤波1–1000 ms，整体刷新≤40 ms/16 ch，HART轮轮询约每通道200 ms需核对PKS任务负荷
- 供电：由C系列IO机架背板供24 VDC（C300电源模块或CEXT远供），典型功耗≤6 W，不由外部端子单独供（端子只进AI信号）
- 热插拔：支持，在冗余C系列IO机架（双电源+双C300对卡）带电更换，自动从C300同步参数（IO detag需先右-click decommission），单机架我也断供电换（Firewall闪断PKS趋势盲）
- 安装：插C系列IO机架欧卡槽（单槽宽160×100×25 mm），DIN轨或19英寸机箱，IP20柜内，前面panel Run/Err/Active/HART LED

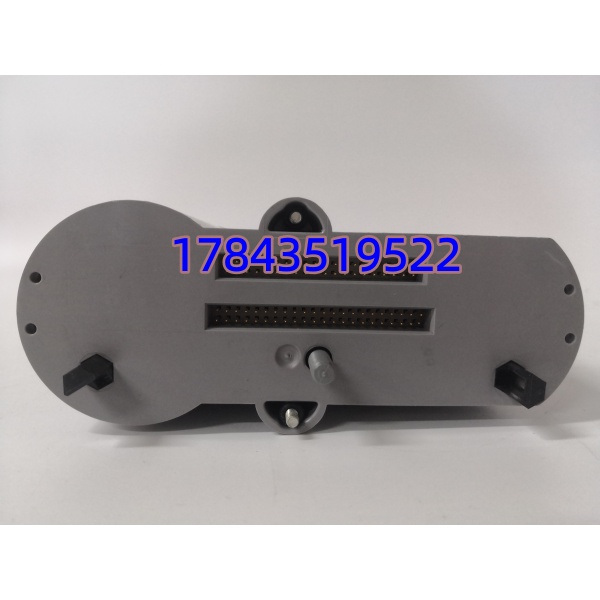

- 物理：约160×100×25 mm欧卡，重量≈0.2 kg，端子在机架背部专用C系列端子块（TB或TBA HART块），前面Lock杆防误拔
- 工作条件：0℃至+60℃操作（柜内），存储-40℃至+85℃，5–95% RH非冷凝，MTBF渠道/MRO>10万小时需核对原厂
- 软件：Experion PKS R410/R500等，IO在Control Builder里建PAIX01对象映射%IW地址，HART在Device Manager里读仪表
- 生命周期：原厂NRND边缘，C系列交期18–30周起，新项目Series C ACE本地IO，老炼化/电厂/药厂PKS还在跑CC-PAIX01，MRO靠拆机测试顶
- 关联：常配控制器+CFW防火墙+CEXT机架多槽CC-/CC-PAOX01（AO）/CC-PDIL01（DI），HART需TBA端子块带环路电阻
产品介绍
从核心数据驱动切入：这不是TDC3000的LM系列老卡，也不是Safety Manager SIS卡，而是Experion PKS柜C系列IO机架里那块带HART LED和Lock杆的16路AI——现场实测发现，炼化FCCU反应器或药厂纯化水PKS还插着它，背部接C系列TBA HART端子块进4–20 mA变送器（压力/液位/温度mV），16位过采样滤掉变频器谐波，HART透传PV/SV给AMS做阀门定位器标定，每40 ms刷%IW做PID加药闭环。严格来说，它只在PKS R410以上原生支持，新Series C ACE物理插槽（ACE本地IO不是C系列欧卡）和端子块（TB→TU810类）全不同，升要停PKS做IO映射重标定变送器回路（请以原厂手册为准），老线动不了因为HART AMS集成深嵌PKS。
作为库存经理，这归ABC的A类：一台药厂纯化水pH/电导率16点全绑CC-，卡Err灯常亮=加药PID盲超Spec废批疫苗六位数，模块拆机五百到一千二但停线代价大，Honeywell原厂NRND交期18周起，老PKS在炼化/电厂/药厂还在跑，属于“交期长、MRO靠拆机测试、建议备1件冷备+秋检做HART环路测（PKS Device Manager读PV/SV）”的典型过程AI保命件。TCO算，备件放柜+秋检做模拟输入4–20 mA阶梯+AMS读HART，比等18周停PID重标定赔几十万。
应用场景与库存策略
痛点切入直白：凌晨药厂纯化水RO进水电导率突升，PKS趋势16路AI全坏质量——C系列机架Slot3 CC- Err红Run灭，报“IO Fail ”，加药PID开环超Spec废两批疫苗八万。拆发现背板金手指氧化+CEXT远供24 V抖（Firewall闪断），热拔单机架会全IO闪断PID开环更废，断总空开切手动。Honeywell代理说CC-交期24周NRND推荐Series C ACE，改端子/TB→ACE本地IO停PKS一天重标定变送器。MRO二手池调货跨三省带不确定固件（R410 vs R500 HART版兼容但PKS需match）。
典型场景与备货建议：
- 炼化FCCU/反应器：PKS柜C系列机架CC-采16路压力/液位/温度±10 V，HART透阀门定位器。建议设备科备1件冷备件（Buffer stock）放防静电袋+柜内干燥区，每年秋检做HART环路：PKS Device Manager读定位器PV/SV/TV/QV吻合，模拟4–20 mA源走0/50%/100%→%IW±0.1% FS。
- 电厂化水/药厂纯化水：单配置（无冗余IO），升ACE要停PKS重标定。建议按每机架备1件，成色选测试OK拆机（交期24周起），附原Control Builder .cproj备份U盘+HART TBA端子块环路电阻120 Ω标贴照。
- 食品/啤酒发酵：宽温0–50℃柜内十年，差分16 ch高密度省槽位（发酵多变送器点密），HART读称重仪。建议，贴“仅CC- HART版，PKS R410，伴.cproj U盘”。
- 石化罐区/码头装卸：PKS混CC-+CFW防火墙连远程CEXT，升ACE需改防火墙架构。建议安全库存=停PID废批：若废两批疫苗八万，那就备1件冷备+秋检做bench插C系列测试机架PKS读%IW+HART PV拍视频。
真实案例：东部某疫苗厂纯化水站，2024年秋检后首班，PKS柜（+CEXT Slot3=CC-）Err红Run灭16路AI全坏，加药PID开环超Spec废两批12寸晶圆八万。维护想热拔IO decommission，我拦住——单机架无冗余带电拔Firewall全IO闪断PID开环更废，断总空开（纯化水切手动），拔旧件（金手指绿锈+CEXT远供端子M4松，拍TBA HART端子线标：环路120 Ω进定位器），装测试OK拆机CC-，上电自动同步IO参数（Control Builder .cproj存 Flash），Run绿，做4–20 mA模拟源走pH/电导率→%IW±0.08% FS，PKS Device Manager读HART定位器PV/SV吻合，PID闭环恢复。全程开环18分钟废两批八万，要是没拆机件等原厂交期24周停PKS重标定变送器回路赔三十万。事后提进A类，采购Last-time-buy 4件拆机CC-放备件柜，附U盘.cproj+HART环路标贴照，秋检做金手指清洁+CEXT远供端子锁固+模拟输入+HART测拍视频。
