产品详情

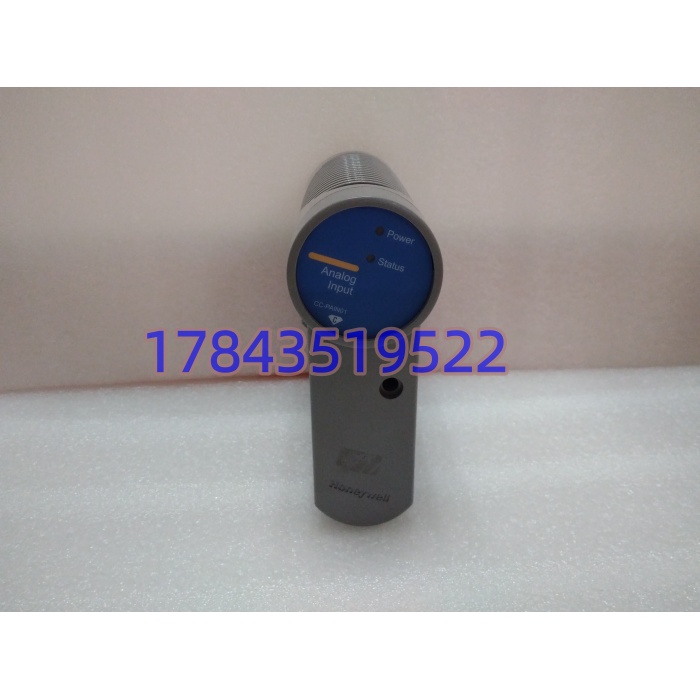

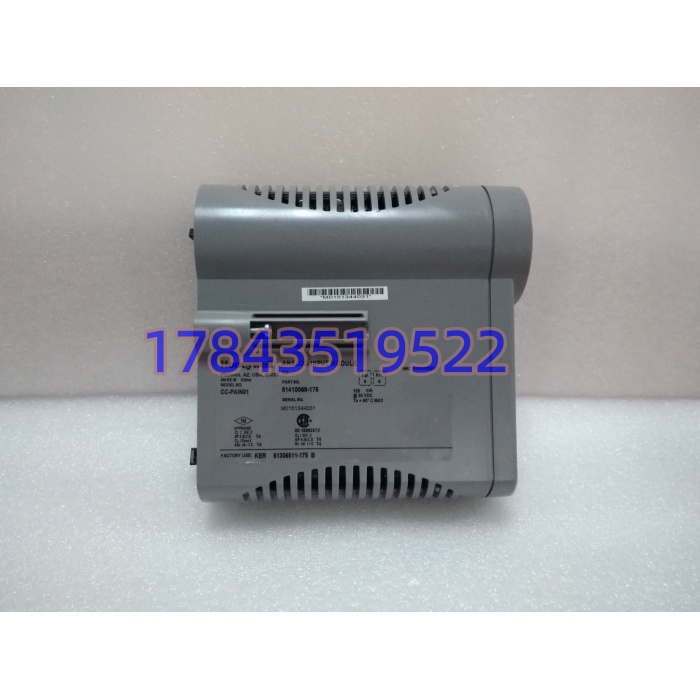

· 型号：CC-PAIN01（51410069-175）
· 品牌：Honeywell
· 系列：Experion PKS Series C I/O
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | Series C 高电平模拟量输入（AI-HL，非 HART） |
| 部件号 | 51410069-175 |
| 配套控制器 | C300（Experion PKS R410 前老款，CU-PAIN01 为新代，不可混冗余对） |
| 输入通道 | 16 路单端（非差分） |
| 信号类型 | 4-20mA（两线制/自供电变送器），经 200Ω 采样 |
| A/D 分辨率 | 16 bit |
| 扫描速率 | 50 ms 全通道 |
| 精度 | ±0.075% FS（23.5±2℃），±0.15% FS（0-60℃） |
| 共模抑制 CMRR | 70 dB DC-60Hz（500Ω 源不平衡） |
| 常模抑制 NMRR | 20 dB @60Hz |
| 最大常模输入 | ±30 V |
| 通道串扰 | -60 dB DC-60Hz |
| 现场供电 | 非本安（Non-Incendive）24VDC 限流，每通道独立保护，无熔丝，Class 1 Div 2 |
| 配套 IOTA | CC-TAIN01（非冗余 6″）/ CC-TAIN11（冗余 12″） |
| 背板取电 | Series C 机架 24VDC 背板，典型功耗约 2W 级（以手册为准） |
| 工作温度 | 0-60℃（存储 -40-85℃） |
| 尺寸/重量 | 约 63.5×124.5×307.3 mm / 0.3 kg 级 |
| 冗余 | 模块本身非冗余，配 CC-TAIN11+IOTA 冗余对可做通道冗余 |
| 热插拔 | Series C 机架支持带电插拔模块，但 16 点 AI 裸拔会闪断对应回路报警 |
产品介绍
CC-PAIN01 是 Honeywell Experion PKS 里 Series C I/O 的 16 通道高电平 AI 卡，跑 AI-HL 功能块，把现场两线制 4-20mA 压力/流量/液位变送器信号经 200Ω 采样电阻送 16bit ADC，板子自带非本安 24V 现场供电，不用外配隔离栅和熔丝，Class 1 Div 2 区直接布线。它和 CC-PAIH01 的区别就一句话：PAIN01 不解析 HART，PAIH01 带 HART modem；和 CU-PAIN01 是新代同功能但硬件/IOTA 不同，不能混在一个冗余对里。
坦白讲，这卡在 2008-2016 年上的 PKS 项目里用量极大，现在采购 90% 是补备件。有一点要注意：51410069-175 是部件号不是销售型号，代理商页面常把它和 CU-PAIN01、CC-PAIX01 混着写，买错代次插上 C300 会报 IOM mismatch，所以下单必须写清”CC- / 51410069-175 / 配 CC-TAIN01″。
应用场景与行业案例
我在现场遇到过最典型的误报：催化裂化装置一根流量变送器信号飘，查下来不是变送器也不是接线，是 CC- 某个通道的限流供电电路老化，24V 落到 22.1V，两线制变送器低端截止，4mA 变 3.8mA 触发低报警。这种板级供电漂移，通道自诊断不报模块故障，只表现成”偶尔断线报警”，蹲点两天才抓到。
典型场景：
- 炼油常减压：16 路 4-20mA 走 CC-TAIN01 接 16 台智能变送器（关 HART 功能），C300 里跑流量累计和回路调节。
- 乙烯裂解炉：温度组态用多块 CC- 铺满，非 HART 版比 PAIH01 便宜一截，炉区本来就不走 HART 参数。
- 电厂除灰 PLC 并入 PKS：老两线制差压变送器直接进 ，省掉外加 24V 电源和隔离器。
- 制药配液罐：液位/压力/流量共 16 点，非本安柜内安装，Div 2 够用，不追求通道间 500V 隔离（ 通道间不隔离）。
- 水处理加药：批量项目里用 CC-TAIN11 冗余 IOTA 托两块 ，单模块故障不丢 16 路信号。
真实案例：华东某 PTA 装置，PKS R400 系统，#3 I/O 柜第 7 槽 CC- OK 灯绿，但 16 通道里第 11 路每隔几小时跳一次”Bad Input”。热备 C300 没切，工程师站看不到模块级报警。仪控班把端子排上第 11 路变送器拆到备用通道，故障跟着槽位走——确定是板卡第 11 路采样电阻温漂。柜里备件架上有一块同部件号 51410069-175 未拆封，带电拔旧插新（Series C 允许），Control Builder 里下装 IOM 配置，8 分钟恢复。班长说：” 这卡通道坏是慢慢坏的，自诊断不灵，巡检看趋势比看 OK 灯管用。”
