描述
产品详情

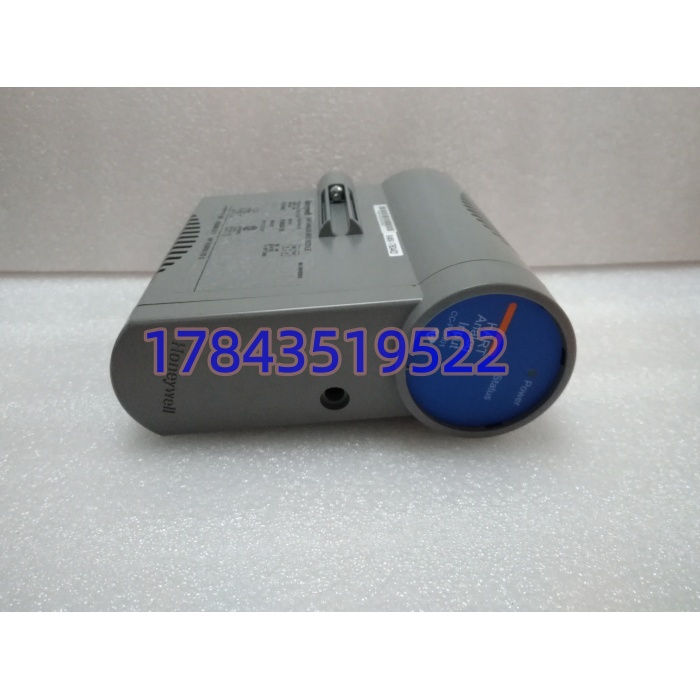

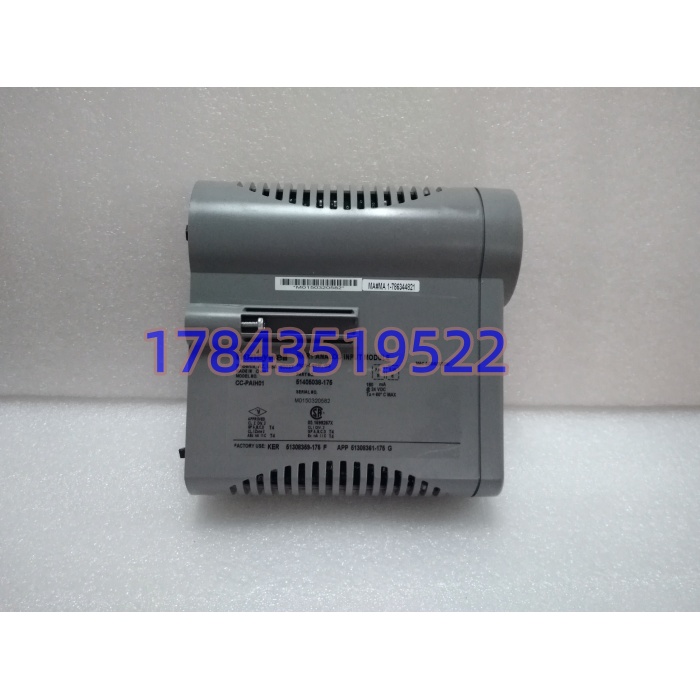

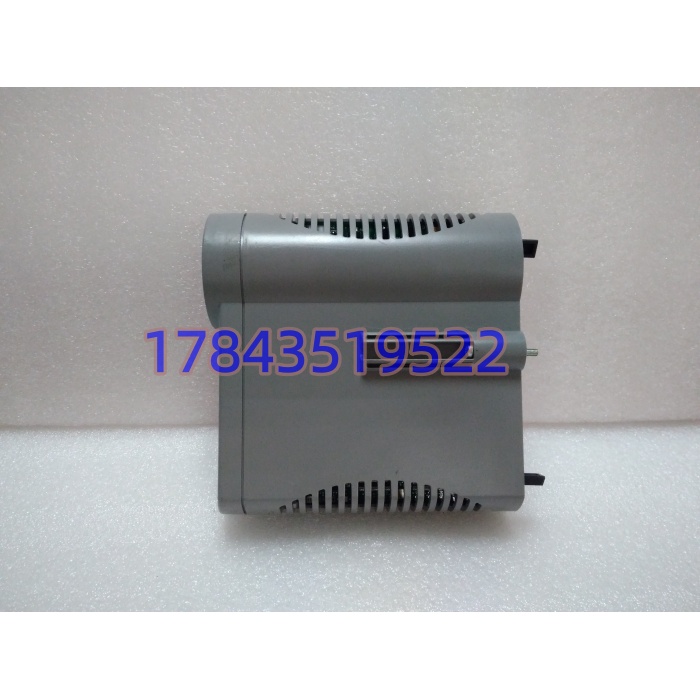

· 型号：CC-PAIH01（51405038-175）
· 品牌：Honeywell
· 系列：Experion PKS Series C / Series 8
规格参数
| 参数项 | 规格值 |
|---|---|
| 通道数 | 16（12 单端 + 4 差分，差分走 TC/RTD） |
| 输入信号 | 4-20mA、0-20mA、1-5V、0-5V、±10V（组态选） |
| HART 支持 | HART 5/6/7，点对点及多点（每通道最多 15 从站，需 C300+SM 配置） |
| 分辨率 | 16 bit |
| 精度 | ±0.075%FS @23.5℃；±0.15%FS @0~60℃ |
| 隔离 | 通道-通道 / 通道-逻辑 1500V AC（典型），≥500V AC 下限 |
| 更新周期 | 典型 100ms/通道（可组态） |
| 供电 | 24V DC 经 GAIX IOTA 背板供，单卡约 5W 级 |
| 冗余方式 | IOM 自身非冗余；AI 冗余靠双 PAIH01 插同一 GAIX11 Red. IOTA |
| 配套 IOTA | GAIX11（冗余款）/ GAIX21（非冗余 GI/IS 本安款）/ TAIX01 老款 |
| 热插拔 | Series 8 机架支持 MIP 带电拔插（需组态允许） |
| 工作温度 | -40~+70℃（模块级，IOTA 同等级以手册为准） |
| 诊断 | 开路检测、HART 通讯失败、通道故障、OK/FAULT LED |
| 认证 | CE / UL / TÜV（具体以本体标签为准） |
产品介绍
CC-PAIH01 是 PKS 机架上吃现场变送器电流的 HLAI 卡，每通道内部做 250Ω 取样+HART 耦合，模拟量送 C300 控制策略，数字量走 HART 协议进 Asset Manager 读仪表健康度。它和 CC-PAIX01 是孪生兄弟——PIX01 砍掉 HART 只跑纯模拟，价格低一截；和 CC-PAOH01（HART AO）是进出对称关系。选型时如果现场全是老式非智能 4-20mA 变送器，买 PAIX01 更划算；只要有任一支智能阀位/压力变送器要远程调零，就必须 PAIH01。
和本特利/艾默生 TSI 卡不同，PAIH01 不碰轴振，只管过程高电平；和 ABB S800 AI810 比，PAIH01 的 HART 是通道级原生支持，AB 那边要加 CI854+HART 网关。老 TPS 系统迁 PKS 时，原 SI 卡（如 51303932-100）退场，+GAIX11 是霍尼韦尔官方映射路径，组态里 IOTA 类型锁死后换卡不动接线。
应用场景与行业案例
我处理过最烦的一次：乙烯装置某进料流量在 DCS 画面上每隔几小时跳一次“Bad PV”，查下来是 某通道 HART 耦合电容漏电，模拟量没丢但 HART 握手超时，Asset Manager 把质量位打了。这种事不跳保护但把先进控制回路的模型带偏。
- 炼化反应工段：反应器温度、塔压、进料流量 16 点一组进 ，HART 顺带读罗斯蒙特 3051 的传感器温度做补偿，非它不可，因为 C300 控制策略里 Tag 类型锁“HART AI”。
- 火电汽水系统：给水泵出口压力、汽包水位（差压变送器）、主蒸汽流量，GAIX11 冗余 IOTA 插双 ，主卡故障备卡接手不丢扫描。
- 海上平台 Zone 2 机柜：GAIX21 GI/IS 本安 IOTA + ，直接接 Ex ia 变送器不用外加安全栅，省一排柜。
- 制药配液：批次记录里要存变送器序列号和最后一次标定日期， 的 HART 变量进 Historian 审计溯源，纯模拟卡做不到。
前年沿江某 PTA 装置，夜班 #3 进料流量通道 OK 灯灭，C300 该点变 Bad，比值控制切手动。背景是这块 是 2006 年 TPS 改 PKS 时装的，前脸防尘盖早丢，控制室空调漏水蒸气渗进卡缝。危机是装置不能停，等美国原厂新件 5 周不现实。后来从同集团芳烃厂借一块同物料号（51405038-175 Rev F）库存新卡，PKS 机架在 Control Builder 里把该槽位置 Maintenance 模式，带电拔旧插新——MIP 窗口约 15 秒，插上后 C300 自动从工程下装组态（前提是 Station 里该 IOM 配置已存 NVRAM），流量点 2 分钟内回绿。说实话 热插拔比 PLC 的 AI 卡娇气，Control Builder 里不提前置维护模式直接拔，可能把同 IOTA 邻通道也拖暂态。
