描述
产品详情

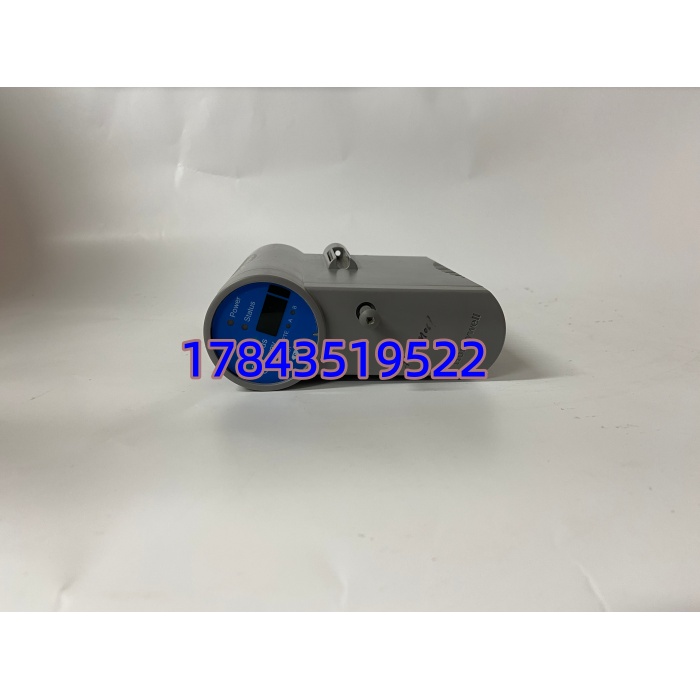

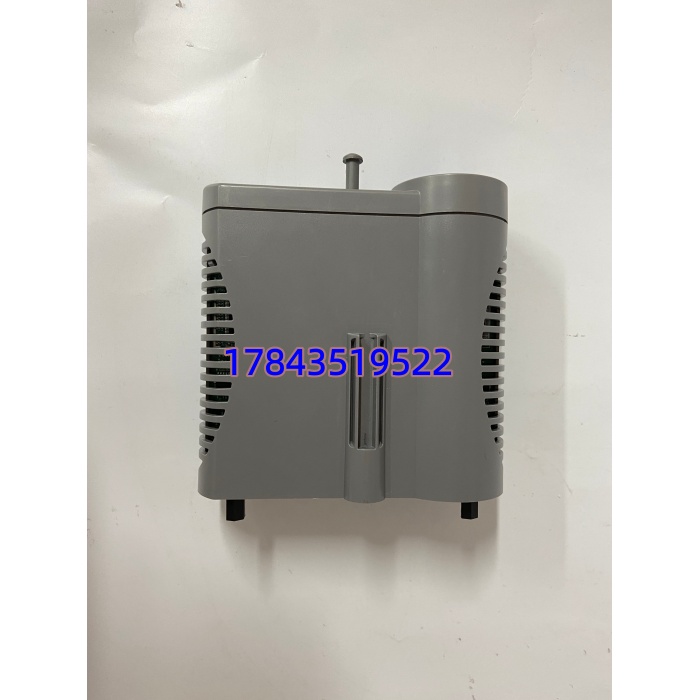

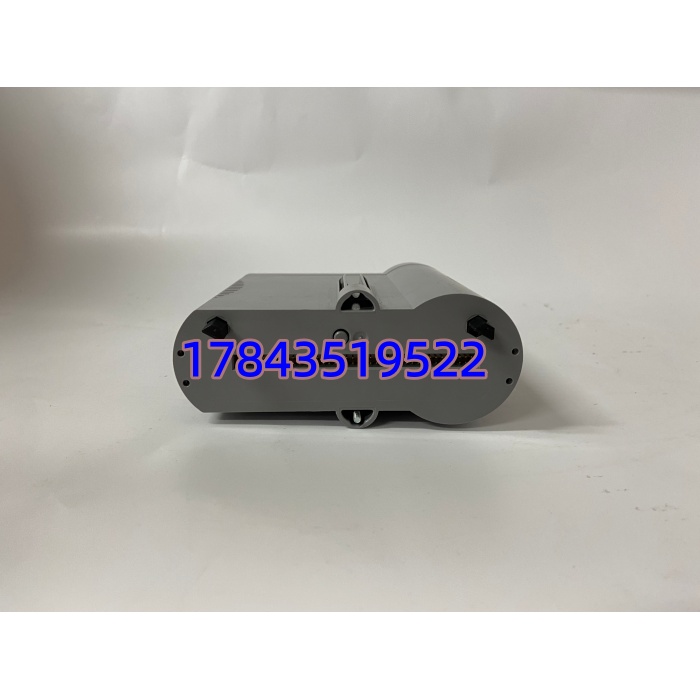

· 型号：CC-IP0101（订货号依版本：51410056-175 DP网关 / 51405045-175 PIM等）
· 品牌：Honeywell（Honeywell Process Solutions）
· 系列：Experion PKS C300 Controller — C Series I/O Module
规格参数
- 产品类型：PROFIBUS DP 网关模块 / 过程网络接口模块(PIM)，C系列机架安装
- 模块型号：CC-IP0101
- 常见订货号：51410056-175（DP网关版）/ 51405045-175（PIM版，依固件版本而定）
- 适用控制器：Honeywell C300 Process Manager（须插于 C300 所在机架或指定通信槽）
- 现场总线接口：1× DB9 Female（Profibus DP，光电隔离 ≥1kV），支持 DP Master V0/V1/V2
- DP 波特率：9.6 kbps ～ 12 Mbps 自适应，最大支持 125 个 DP 从站地址
- 控制网络接口：2× RJ45 10/100Base-TX（FTE 容错以太网 A/B 通道冗余），支持自动协商
- 供电方式：由 C系列机架背板 24VDC 供给（典型功耗 ≤6W）
- 协议支持：PROFIBUS DP、Honeywell 专有实时控制协议、Modbus TCP（经 PIM 版）、FTE
- 组态方式：通过 Control Builder 导入 GSD 文件组态从站，支持非循环参数读写
- 状态指示：前面板 LED — OK（绿）、FAULT（红）、ACTIVE（通信活动）、LINK（网口状态）、BUS（DP状态）
- 热插拔：支持在线插拔更换（系统冗余配置下无扰切换，非冗余更换会短暂中断该通信链路）
- 工作温度：0℃ ～ +60℃（控制柜内典型工况）
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5%～95% RH，非冷凝
- 安规认证：CE、UL 61010-1、CSA、FM/ATEX Class I Div 2（视具体版本），符合 IEC 61508SIL 应用支持
- 尺寸/重量：约 125×45×140 mm / ≈0.35 kg
- 安装方式：插入 C系列控制器机架或专用通信槽位，带锁定卡扣
产品介绍
在某炼油厂的PKS改造项目里碰过——C300下挂的西门子G120变频器群突然全掉线，查半天是 CC-IP0101 DP口光耦老化导致总线终端电阻异常，Control Builder里报”Bus Timeout”但 C300 控制逻辑本身还在跑，操作站却看不到变频状态。这种通信模块不像 I/O 卡会主动报警”我挂了”，往往伪装成现场设备故障，浪费两小时排故。
它的本职工作是 与第三方 Profibus DP 世界的翻译官，同时也承担 FTE 网络上联（PIM版）。在役系统里它属于单点故障——若该控制站只有一块且无冗余，模块故障 = 该站所有挂接第三方设备通信全断。原厂仍供货但老批次渐少，渠道流通多为 NOS/测试翻新，采购必要求提供 GSD 兼容版本声明及实际上机架联调截图。按 ABC 分类归 B～A 类（视该站挂多少关键第三方设备），建议厂级共享 Buffer Stock 并按原 Order Number 锁定，TCO 角度看远优于一次紧急跨洋调货的停机等待费。
应用场景与库存策略
CC-IP0101 故障征兆常为：Control Builder 显示模块 OFFLINE、DP从站批量掉线但端子电阻正常、FTE双网红灯交替闪烁。若该 站挂了关键压缩机组变频器或远程 IO，故障直接影响调节回路。
- → 单站挂数十台变频→建议，入库时核对原 5141xxxx 订货号后缀一致。
- 化工 PKS 系统 C300 通过 PIM 版 CC-IP0101 上联 FTE 操作网络（非冗余单 PIM）→ 若操作网络由此唯一 PIM 承载→建议按 N+1 向渠道签备件或改配冗余 PIM 对，剩余服役 >5 年建议多锁 1 件。
- → 可只备 1 件过渡，余款投入新版本兼容模块（新 Rxxx 可能推新型号 PIM，注意向前兼容声明）。
- 二手/翻新件验收→ 索要：① 序列号微距照 ② 实际上机架读取固件版本截图 ③ DP口加终端电阻测波形（示波器或 Fluke 总线测试仪），拒收 DB9 针氧化或 LED 异常件。
真实案例：西南某化肥厂 PKS 系统，一台 下挂 28 台 Profibus DP 变频（引风机+给料泵），某夜班 DP 从站陆续报通信超时，复位无效。次日开柜发现 CC-（51410056-175）OK LED 微闪、BUS 灯红——DP口光耦失效。库房无同号备件，原厂交期 6 周，紧急从邻省渠道调 NOS 件耗时 4 天，期间工艺降负荷运行损失估算六位数。事后按 ABC 重新盘点——向可靠渠道一次性签 2 件同 Order Number 冷备入库（其中 1 件做半年轮询上电验证连 读配置），另推动关键 站逐步加装冗余 PIM 对。后来另套装置同型模块真遇静电击穿，拆封冷备 10 分钟恢复通信。
