描述
产品详情

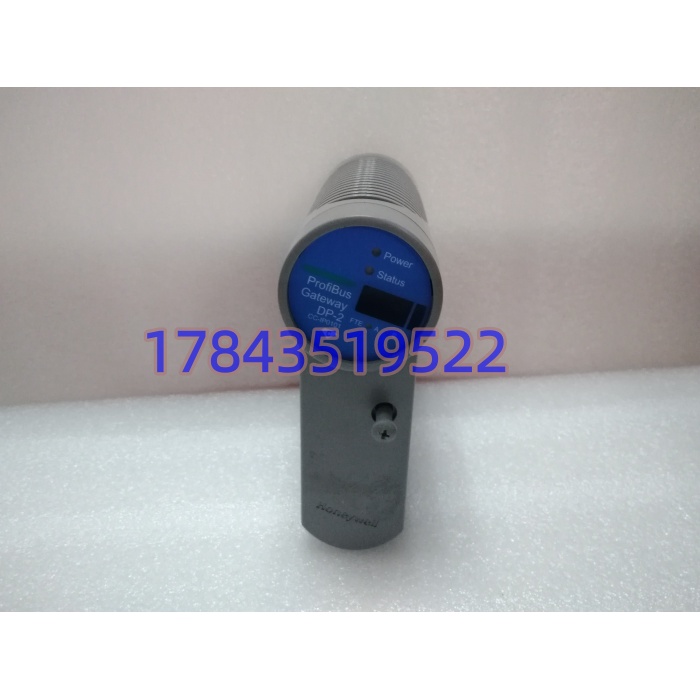

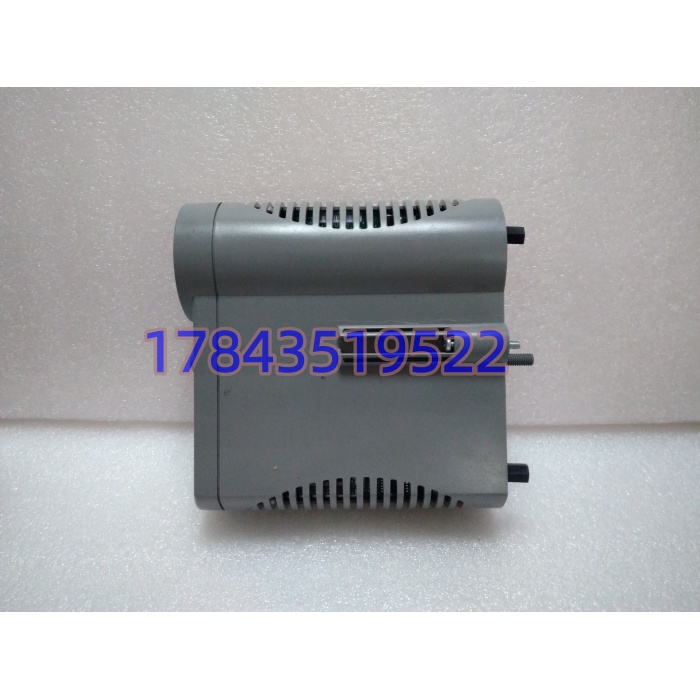

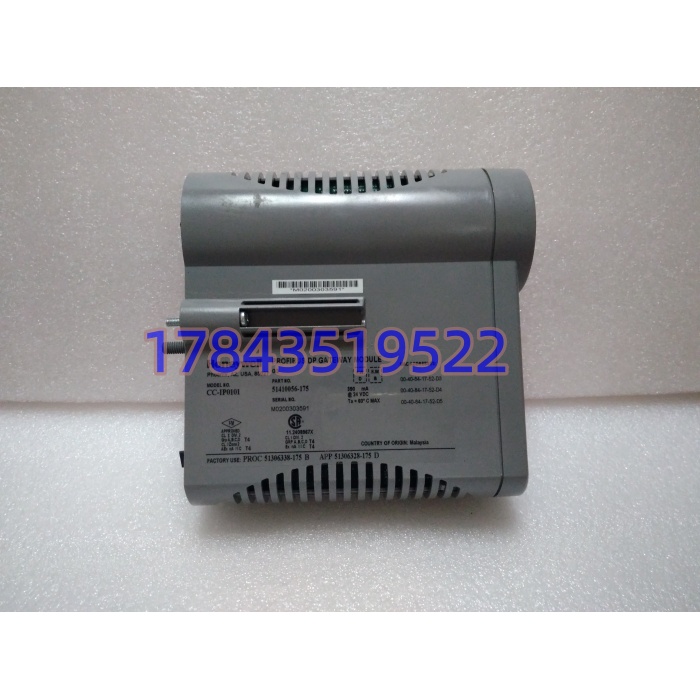

型号：CC-IP0101（51410056-175）
品牌：Honeywell
系列：Experion PKS / Experion LX（Series 8 外形规格）
规格参数
| 参数项 | 规格值 |
|---|---|
| 模块类型 | PROFIBUS DP 网关模块（PGM） |
| 适配控制器 | Honeywell C300（Experion PKS / LX） |
| 通讯协议 | PROFIBUS DP-V0 / V1（DP-2） |
| 波特率范围 | 9.6 kbps ~ 12 Mbps（可配置） |
| 物理接口 | RS-485；2 × D-Sub 9 针（A/B 线路） |
| 最大从站数 | 127 台 / 段 |
| 主/从模式 | 支持主站与从站双模式 |
| 冗余能力 | 双线路冗余，支持在线热更换 |
| 供电 | 24 VDC（±10%），背板取电 |
| 典型功耗 | ≤ 10 W |
| 工作温度 | -20 °C ~ +60 °C |
| 存储温度 | -40 °C ~ +85 °C |
| 湿度 | 5% ~ 95% RH，无冷凝 |
| 振动/冲击 | 5 g（20~500 Hz）/ 30 g（11 ms） |
| 隔离 | 光电隔离 |
| 防护涂覆 | G3 conformal coating（防腐蚀） |
| 尺寸 | 约 190 × 69 × 23 mm |
| 重量 | 约 0.35 ~ 0.45 kg |
| 认证 | CE、RoHS；可选 Class I Div 2 |
| 安装方式 | Series C 载板 / IOTA 底座插入式 |
| 组态工具 | Honeywell Control Builder |
产品介绍
CC-IP0101 是 Honeywell 为 Experion PKS 系统设计的 PROFIBUS DP 网关模块。它装在 C300 控制器的 Series 8 槽位上，干一件事：把 DCS 系统和 PROFIBUS DP 现场设备打通。作为 DP 主站，它能挂 127 个从站——变频器、远程 I/O、阀门定位器、智能变送器——做周期性数据读写和非周期诊断通讯。
坦白讲，这块卡的价值在于省掉了外置网关。早期项目里，要把 PROFIBUS 设备接入 Honeywell DCS，得在柜子里塞一个第三方协议转换器，通讯延迟、故障排查都麻烦。CC-IP0101 直接插 C300 背板，在 Control Builder 里导入 GSD 文件就能组态，诊断数据实时上报操作员站。双口冗余设计也让它在关键工艺段站得住——一条总线挂了，自动切另一条，从站侧无感切换。
应用场景与行业案例
说实话，这种网关模块不是”锦上添花”的东西，是解决刚需问题的。我在石化厂调试时遇到过：装置改造，新增了一批 PROFIBUS DP 的电动执行器，但 DCS 只认 Honeywell 自家协议。不装网关？300 多个点没法监控。装第三方转换器？通讯周期拉到了 200 ms，联锁逻辑差点超时。最后用 CC-IP0101 直接插 C300 槽位，扫描周期压到 50 ms 以内，问题才算解决。
典型场景：
- 炼油厂常减压装置：接入 PROFIBUS DP 的温度/压力变送器群，替代 4-20 mA 硬接线，减少电缆敷设量 60% 以上
- 化工批次反应釜：挂接变频器控制搅拌转速，通过 DP 主站下发速度曲线，比模拟量控制精度高一个量级
- 火电机组 BOP 系统：辅机（泵、风机）的 MCC 智能马达控制器走 PROFIBUS，CC-IP0101 做通讯汇总，后台看每台电机的电流、温度、故障码
- LNG 接收站装车系统：批量控制阀组走 DP 总线，冗余配置保证装车臂切换时通讯不中断
- 制药洁净室 HVAC：几十台 VAV 末端的风阀执行器走 DP，CC-IP0101 做轮询，比硬接线省了 80% 的 I/O 模块成本
真实案例：
去年华东一家 PTA 装置大修，业主临时决定把 60 台电动阀从气动改成电控。DCS 是 Honeywell C300，新增阀门全带 PROFIBUS DP 接口。工期只剩 12 天，如果走第三方网关方案，光是协议适配、柜体改造、EMC 测试就得两周。最后用了 3 块 CC-（主备冗余），直接从备件库调货，Control Builder 里导入 GSD 文件、配完地址，3 天联调完成。开车那天我在现场盯着，60 台阀门全部在线，扫描周期 45 ms，业主的仪表主任说了句：”这东西早两年用，我能少掉多少头发。”
