产品详情

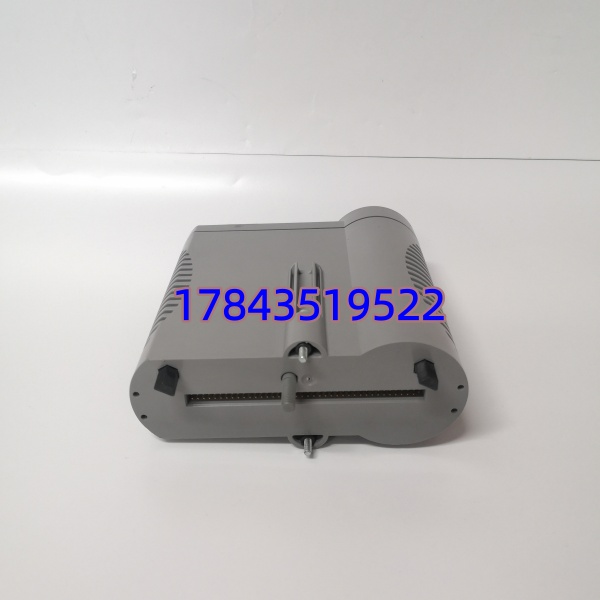

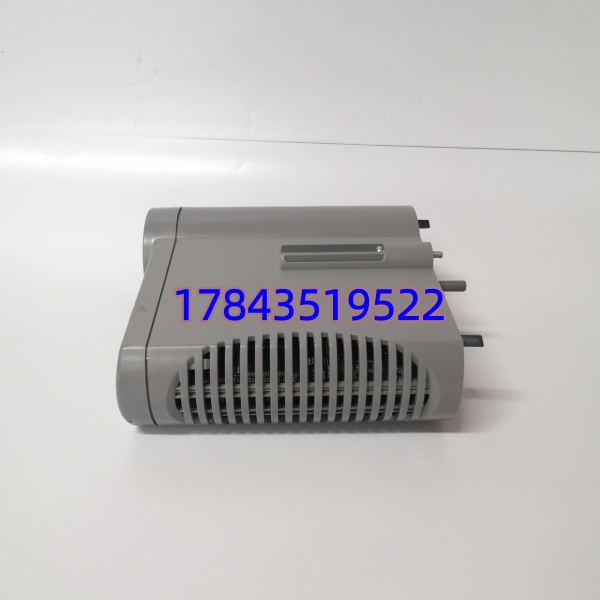

· 型号：CC-IP0101
· 品牌：Honeywell Process Solutions（Experion PKS®）
· 系列：Series C I/O for C300 Controller — I/O Link Interface Module
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | CC-IP0101（I/O Link Interface Module，Series C） |
| 适用系统 | Honeywell Experion PKS R400 及更高版本（R500/R600 向下兼容，具体核对 Release Notes） |
| 配对控制器 | C300 控制器（C300PM、C300PLUS），通过 FTE I/O Network 连接 |
| 网络接口 | 2 × 10/100 Mbps RJ45，支持 FTE（Fault Tolerant Ethernet）A/B 冗余网络 |
| 连接器要求 | 配 Honeywell 专用 FTA 电缆连至对应 IOTA（Input/Output Terminal Assembly） |
| 背板占用 | Series C I/O 机架左侧 I/O Link 专用槽位（与 C300 控制器不在同一槽，C300 插控制器槽） |
| LED 指示 | PWR、RUN、LINK A、LINK B、FAULT（具体丝印以 Rev 为准） |
| 供电方式 | 由 Series C I/O 机架背板供给（来自系统电源模块，典型 +5 VDC） |
| 功耗 | 典型 < 5 W |
| 工作温度 | 0℃ ~ +60℃（32℉~140℉） |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 5%~95% RH 无冷凝 |
| 安规认证 | UL 61010-1 / CSA C22.2 No.1010 / CE / FM / IEC 61131-2 Class I Div 2（依区域选项） |
| 固件要求 | 出厂含固件，Experion PKS Server 端需匹配 IOLink Driver 版本（Control Builder 内自动校验） |
| 质保 | 原厂新件通常 12 个月有限质保 |
产品介绍
C300 系统投运后 I/O 机架掉线是最头疼的——十有八九是 FTE 接线或 I/O Link 模块不匹配。CC-IP0101 是 Honeywell 专为 Series C I/O 机架设计的 I/O Network 接口，把机架背板上的 I/O 数据与 C300 控制器的 FTE 冗余以太网打通，让每个 Series C I/O 机架都能以 100Mbps 双网冗余接入控制网络。它绝不是工控机里插的那种 PCI 网卡，也没有 Web 管理界面，脱离 Experion PKS 环境毫无用途。
跟早期 UCN 或 SI 系列比，CC-IP0101 的优势是原生支持 FTE 容错（A网+B网同时活跃，任一条链路断不影响通讯），配合 可实现 <100ms 控制器切换。采购时提醒一句：它必须配合正确长度的 FTA 电缆和 IOTA 使用，单独买模块到现场发现没线很常见。另外部分老项目用的 CC-IP0102 在电气上兼容但固件版本标识不同——混用时最好在 Control Builder 里做一次 I/O Link 模块版本校验，避免 RUN 灯慢闪报配置不匹配。（具体 FTE 网络拓扑及 VLAN 规划请参照 Honeywell Experion PKS Hardware Installation Guide—Volume 2，并以您项目使用的 PKS Release Notes 为准）
替换与升级建议
✅ 直接替换
- CC-IP0101 ↔ CC-IP0101（同型号不同 Rev/Date Code）：直接热插拔替换（建议先让控制器切冗余或暂停该机架 I/O 后再操作），程序与 FTE 配置零改动，核对 LED 状态恢复正常即可。
⚠️ 软件兼容（需核对手册/少量操作）
- CC-IP0102 → 替换 CC-（或反向）：硬件接口和 FTE 功能基本一致，通常可互换插在同一槽位；但需在 Experion PKS Server 的 Control Builder 中确认 I/O Link Module 类型与实际一致并重新下载 I/O 配置，极少数旧 R400 早期 SP 需升 Fix Pack 才能识别新 Rev，改动约 15~30 min 停机窗口。
- 早期 C200 系统的 I/O Link 卡（LCN/UCN 架构）→ 不可直接用于 Series C 机架，需整体改为 Series C I/O + CC- 架构并重建 I/O 组态。
❌ 硬件不兼容
- 任何品牌普通以太网网卡（Intel/3Com 等 PCI/PCIe 卡）——物理接口虽同为 RJ45 但协议与背板定义完全不同，插工控机无效。
- 非 Series C 机架（如老款 S 系列或第三方 PLC 机架）无法安装，背板针定义不同。
