描述
产品详情

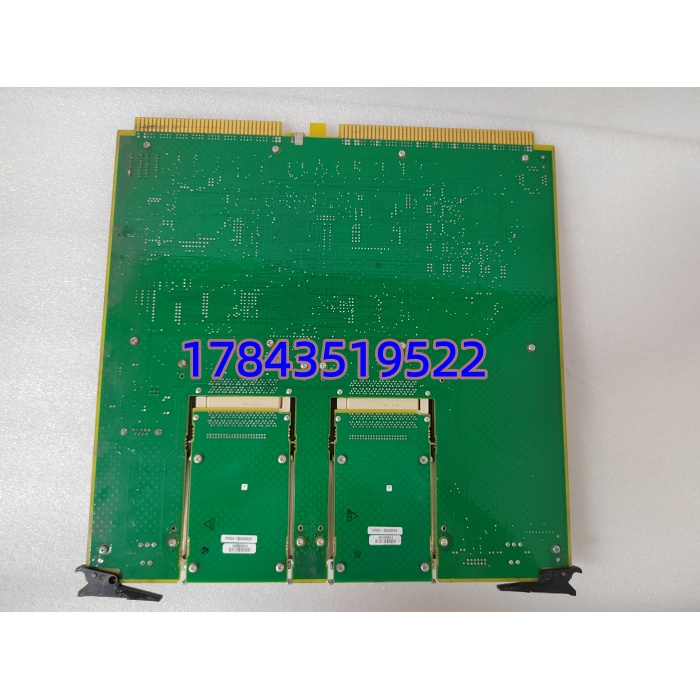

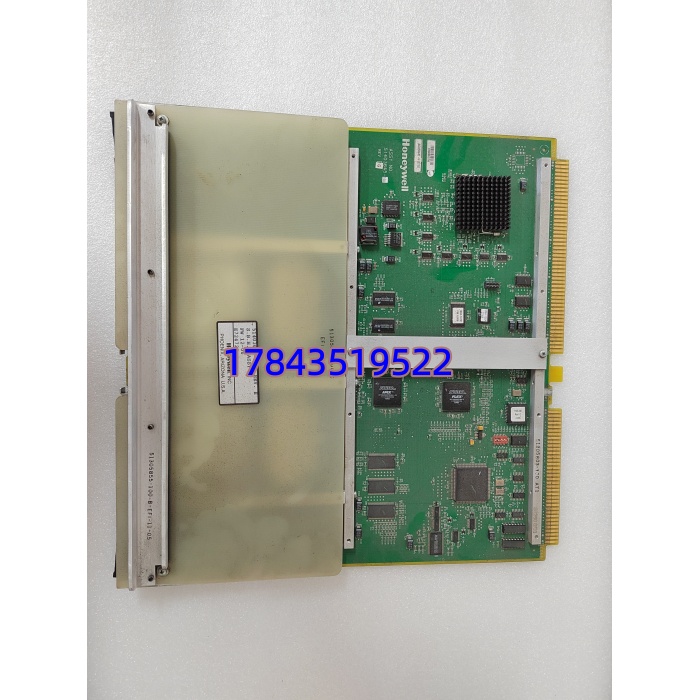

· 型号：51403645-100（SBHM 功能依系统组态可为单板历史模块或 HPM 冗余健康监视板）
· 品牌：Honeywell（霍尼韦尔）
· 系列：TDC 3000 / Experion PKS — HPM (High-Performance Process Manager) 或 PM 控制器机笼配套模块
规格参数
- 部件号：51403645-100（SBHM — Single Board History Module / Single Board Health Monitor）
- 适用系统：Honeywell TDC 3000（LCN 架构）、GUS、Experion PKS 含 HPM/PM 冗余控制器机笼
- 模块类型：HPM 机笼插入式功能板 — 单板历史模块(SBHM) 或 冗余健康监视/仲裁板(SBHM)
- 安装位置：HPM/PM 控制器机笼指定专用槽位（通常为 HM 槽或冗余 SBHM 槽，不可随意占用普通 I/O 槽）
- 背板供电：+24 V DC（由机笼电源模块经背板供给），典型功耗 <5 W
- 通信接口：通过机笼背板 LCN / Control Bus 与 HPM、US/UXS 通信，无外部现场总线口
- 看门狗功能（健康监视模式）：独立硬件看门狗定时器，监控主/备 HPM 运行状态，仲裁 1:1 冗余切换，确保 bumpless failover
- 历史存储（SBHM 模式）：板载非易失存储，用于过程历史数据、SOE 事件记录（容量依具体固件/版本，需核对）
- 状态指示：前面板 LED — PWR/RUN/ACTIVE/FAIL 等（依版本，至少含电源和运行状态灯）
- 热插拔：支持在线插拔（Hot-Swap），插回自动同步配置/数据，建议冗余对更换时先确认对板正常承载后再拔故障板
- 工作温度：0～+60℃（部分资料宽温 -20～+70℃ 依版本）
- 存储温度：-40～+85℃
- 湿度：5%～95% RH（非凝露）
- 物理尺寸：约 114 × 64 × 38 mm（4.5″×2.5″×1.5″，标准 HPM 单板尺寸）
- 重量：约 0.23 kg
- 安装方式：垂直插入 HPM/PM 机笼导轨，旋紧面板锁定螺钉
- 认证：CE、UL（以铭牌为准）
- 生命周期：部分批次 EOL，市场有全新库存及测好拆机件
产品介绍
51403645-100 在 Honeywell 老 TDC 3000 / HPM 体系里有两种角色，都叫 SBHM：做单板历史模块时替代外置 HM 机箱，直接在 HPM 机笼里存趋势和事件；做冗余健康监视板时独立于主备 HPM 运行看门狗，主控制器假死或软死锁时由它裁决切备机——这是避免”双死”或”错误切换”的关键仲裁单元。它不是 I/O 卡，不接现场信号，插错槽 HPM 会报槽位类型不匹配。
坦白讲，这板子故障率极低，出问题多是背板接触不良或 EEPROM 配置丢失导致 HM 离线/冗余对不同步。换板不用重下组态（配置存在 NVM 或由 US 下装），插好上电自动同步。有一点要注意：如果你的系统用的是外置 History Module 机箱而非 SBHM，这台机笼可能根本不需要插此板——买前核对原机笼槽位铭牌标识（通常标 HM 或 SBHM）。
应用场景与行业案例
痛点切入
我遇到过炼化装置 TDC 3000 冗余 HPM 对偶尔出现主备同时离线——查下来是 SBHM 看门狗芯片老化无法正确仲裁切换，系统走了安全停机而非切备机。换 51403645-100 后恢复正常。老 TDC 系统里”不报警的小板”最容易被忽略，但它挂了冗余保护就少一层。
典型场景
- 炼油/石化 TDC 3000 DCS — HPM 冗余对配 SBHM 做健康仲裁，保证主备无扰切换（Bumpless Failover）
- 电厂 DCS 老改 — 单板历史模块(SBHM)替代原外置 HM，节省机柜空间存放趋势/SOE
- 化工 GUS 系统 — 与 HPMM/PM 配合，LCN 网上挂 SBHM 提供本地历史缓冲
- 造纸/冶金老 TDC — 维持原有 HPM 架构不停产维护，直接沿用原 PN 替换
- 制药批次记录 — SBHM 存批次事件日志，配合 US 做审计追踪
真实案例
沿海某炼厂 FCC 装置，TDC 3000 系统 HPM 冗余对运行第 16 年。大修后开机发现备用 HPM 无法自动同步，Console 报”SBHM Communications Lost”。量背板电压正常，重插 SBHM（51403645-100）无效，FAULT LED 微闪。库房有拆机测好件——断电拔出旧板（确认主 HPM 仍在 RUN 承载控制）、插入新板推到位锁紧→上电约 30 秒 RUN/ACTIVE 亮绿→备用 HPM 自动同步完毕→Console 报”Redundancy Established”。全程未停过程控制。老师傅说”这板十年不管它，一坏才知道离了它冗余是假的”。
