描述
产品详情

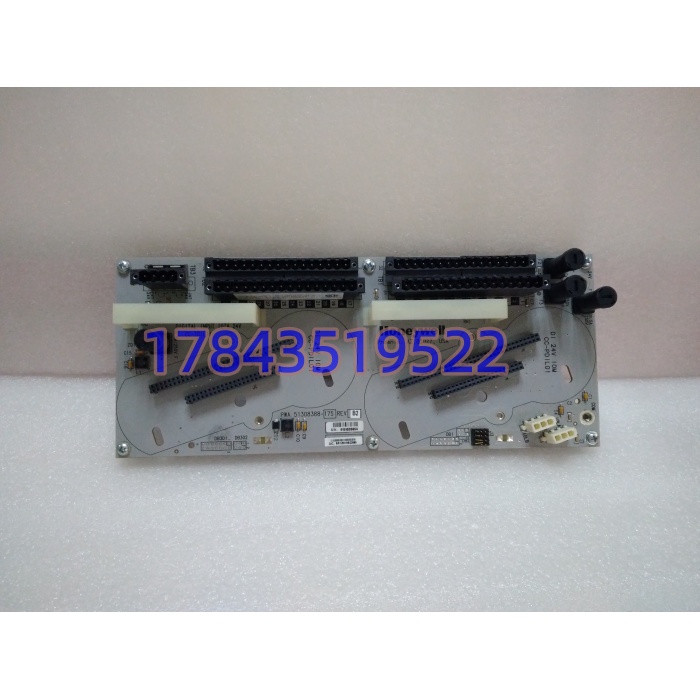

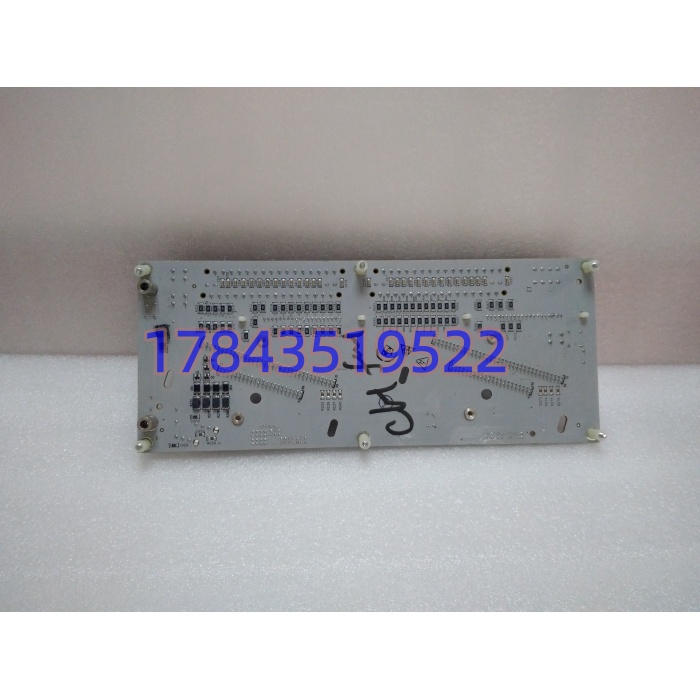

· 型号：CC-PDIL01（51308388-175）
· 品牌：Honeywell
· 系列：Experion PKS Series C / Series 8
规格参数
| 参数项 | 规格值 |
|---|---|
| 通道数 | 32 路独立数字量输入 |
| 输入类型 | 24V DC，兼容干接点（无源）和有源 NPN/PNP（源/漏型） |
| 额定输入电压 | 24V DC（工作范围 15~30V，典型 24V） |
| 输入电流 | 典型 7mA@24V（每通道） |
| 逻辑电平 | ON：≥15V；OFF：≤5V（迟滞约 3V） |
| 响应时间 | 典型绝对延迟 5ms；软件可组态滤波 0.5/1/2/5/10/20ms |
| 隔离 | 通道-逻辑 1500V AC（1 分钟），通道组内不隔离（共 COM） |
| 供电 | 24V DC 经 IOTA 背板供，单卡约 3W 级 |
| 冗余方式 | IOM 自身非冗余；DI 冗余靠双 PDIL01 插同一 TDXL02 冗余 IOTA |
| 配套 IOTA | TDXL01（非冗余）、TDXL02（冗余）、TDAXL01（本安/隔离款） |
| 热插拔 | Series 8 机架支持 MIP 带电拔插（需组态允许） |
| 诊断 | 通道开路检测、输入抖动滤波、OK/FAULT LED |
| 工作温度 | -40~+70℃（模块级，IOTA 同等级以手册为准） |
| 接线密度 | 32 点分布在 2×20pin IDC 连接器上（经 IOTA 转端子排） |
| 认证 | CE / UL / TÜV（具体以本体标签为准） |
产品介绍
CC-PDIL01 就是 PKS 机架上那张专门”看开关状态”的卡。32 个通道分成若干组（通常 8 点一组共用一个 COM），现场泵的接触器辅助触点、阀的限位开关、压力开关、流量开关、急停按钮全接进来，内部光耦隔离后送 C300，联锁逻辑里 IF DI[x] THEN … 就这么直接。它不玩花活，不跑 HART，不量模拟量，唯一的任务就是把现场”通/断”变成控制策略里的 BOOL 值。
和 CC-PDIL02（如果有的话，部分文档里 PDIL 有高低密度区分）比，PDIL01 是标准 32 点主力款；和 CC-PDO* 系列比，它是只读不写。老 TPS 系统里的 PM 卡 DI 点（如 51196694-100）迁 PKS 时，PDIL01+TDXL 是霍尼韦尔官方映射路径。和 ABB S800 DI810 比，PDIL01 的通道组共 COM 设计意味着现场接线必须注意电压等级一致性——同一组的 8 个点不能混接 24V 和 110V，否则烧光耦。
应用场景与行业案例
我处理过最让人头大的 DI 故障：炼油厂催化裂化装置，再生滑阀全关限位偶尔”抖动”，DCS 画面上的阀位指示闪一下就恢复正常，但 SIS 联锁已经记了一条首出。查下来是 第 19 通道光耦老化，ON 阈值从 15V 漂到 18V，现场 24V 回路压降稍大就判 OFF。
- 火电汽机：EH 油泵运行反馈、润滑油压低开关、真空低开关、轴向位移大接点，32 点一组进 ，联锁逻辑里这些 DI 直接参与跳机，非它不可因为 C300 里 DI Tag 类型锁”24V DC Contact”。
- 乙烯裂解：急冷水泵、烧焦风机、引风机的运行/故障/就地/远方状态，一台机组上百个 DI 点， 高密度省机架槽位。
- 海上平台：TDAXL01 本安 IOTA + ，直接接 Ex ia 干接点，不用外加安全栅，省一排柜空间和接线工时。
- 制药洁净区：高效过滤器压差开关、房间压差开关、温湿度超限开关，DI 点多但电流小， 的 7mA/点功耗在满配 32 点时总功耗仍可控。
前年北方某 350MW 机组，夜班运行反映”凝泵 B 运行灯偶尔熄灭但泵实际在转”，查 SOE 发现 第 8 通道在 02:17:33.245 到 02:17:33.312 之间出现 67ms 的 OFF 脉冲，随后恢复 ON。背景是这块 是 2008 年装机，前脸防尘盖早丢，控制室冬季干燥静电累积。危机是如果这 67ms 恰好发生在凝泵切换逻辑扫描窗口，可能误判泵停运触发备用泵自启。后来从同厂备件库调一块同物料号（51308388-175 Rev E）库存新卡，Station 里将该槽位置 Maintenance 模式，带电拔旧插新，C300 自动从 NVRAM 下装组态，SOE 恢复正常。说实话 DI 卡的光耦老化是慢性过程，不像 AI 卡会满偏报警，往往等到联锁误动才暴露，定期抽检 ON 阈值比等坏了再换靠谱。
