描述
产品详情

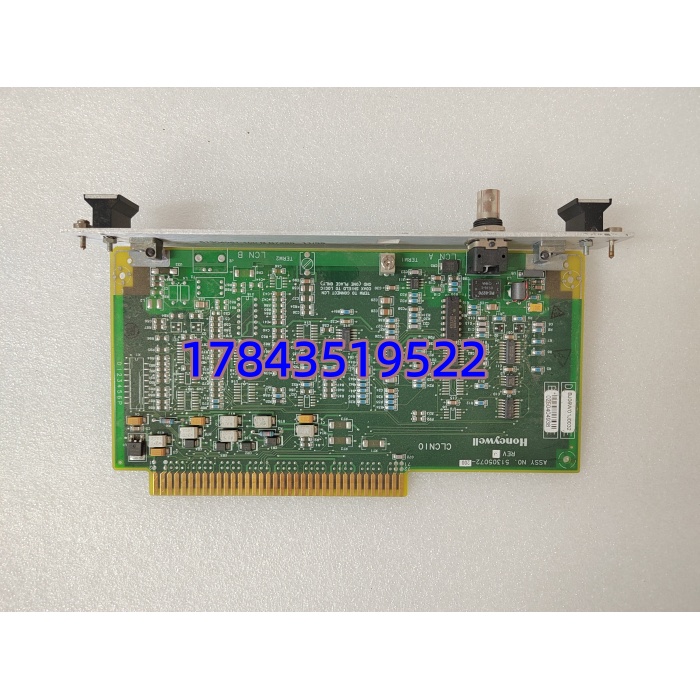

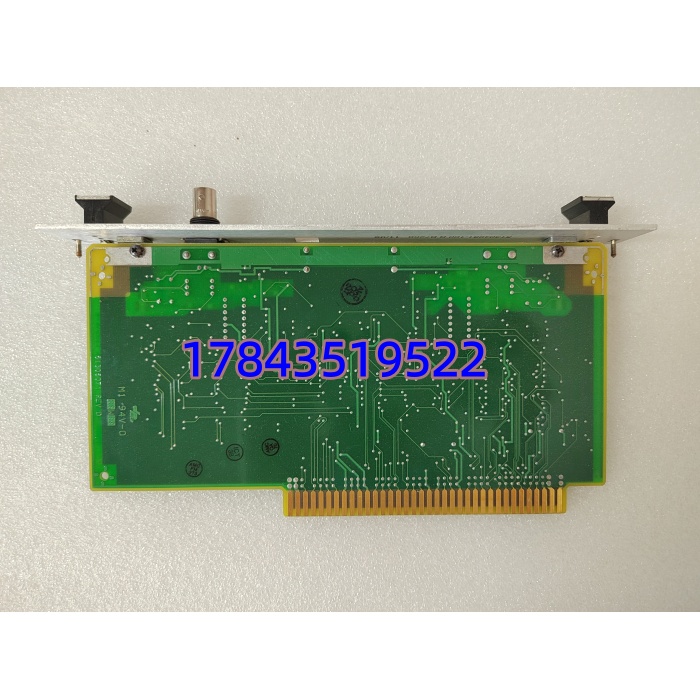

· 型号：51305072-200（CLCN-A）
· 品牌：Honeywell
· 系列：TDC 3000 DCS — LCN Interface Module（Paddle Board）
规格参数
- 模块类型：LCN-A 同轴接口桨板卡（Paddle Board / LCI — Local Control Network Interface）
- 适用系统：Honeywell TDC 3000 / TPN，安装于 Dual Node 机箱或 NIM/HM/US/GUS/APM 模块所在机架
- 网络类型：LCN（Local Control Network）— 令牌传递同轴总线
- 冗余角色：LCN Path A（需与 CLCN-B / 51305071-200 配对构成 A/B 双冗余）
- 传输介质：75 Ω 同轴电缆（RG-59 或 RG-6），通过 BNC T 型连接器接入 LCN 主干
- 连接器：2×BNC 母头（IN / OUT 串联于 LCN 同轴链）
- 网络速率：5 Mbit/s（LCN 令牌环）
- 最大节点数：LCN 最多 64 节点（含 HM/US/NIM/APM 等），受电缆长度与中继器影响
- 供电方式：由 TDC 3000 机箱背板提供 24 V DC（典型吸收 ≈0.3–0.6 A）
- 功耗：约 8–15 W（需核对具体机箱配置）
- 指示灯：通常含 PWR（电源）、ACT/LINK（LCN 活动）、ERR（故障）LED（依版本面板丝印）
- 热插拔：支持——节点可从 LCN 同轴链上在线插拔（拔前确认 B 通道健康，防全断）
- 诊断：模块状态上报至 LCN 节点，可通过 Hiway/Display 查 LCN Node Status
- 工作环境：0～+60℃（部分文档标 -20～+55℃），湿度 5%～95% 非凝露
- 存储温度：-40～+85℃
- 防护等级：IP20（装于控制柜内）
- 物理尺寸：约 180×70 mm（桨板伸出面板带 BNC 接头），重 ≈180 g
- 配套件：需配 Honeywell 原厂 75Ω BNC T 型头及终端电阻（链首尾 75Ω 终结器）
- 注意：CLCN-A 与 CLCN-B（51305071-200）不可混用——A/B 通道物理位置及固件标识不同
产品介绍
51305072-200 CLCN-A 是 TDC 3000 系统 LCN 网络的”A”通道接口桨板——说白了就是把 HM、NIM、APM、US 等节点物理挂到 LCN 同轴令牌环上去的那张带 BNC Tee 的小板。它不做逻辑运算，专职信号整形和物理层连通。和 CLCN-B（51305071-200）一左一右插在节点机箱，两条同轴链独立走线，任一条断系统照跑。
坦白讲这东西故障率低，但二十年以上老线常见 BNC 头氧化导致 LCN A 通道 CRC 误码率升高、节点时通时断——先紧接头或测同轴衰减去判，别急着换板。原厂 EOL，备件基本是 NOS 或拆机测试件。有一点要注意：换件时确认 A/B 通道插对位置，HM/NIM 节点对 CLCN-A 槽位有固定要求，插反或混用会 LCN Node Fail。
应用场景与行业案例
现场遇过：炼厂 TDC 3000 操作站偶报”LCN Node X Not Responding—Path A Degraded”，Path B 全绿。量同轴终端 75Ω 正常，紧 BNC 后稍好但热机仍掉——拔 CLCN-A 看 BNC 座簧片疲劳，换新板后双通道全绿。这种渐进性接触不良很容易被误判为 LCN 电缆或节点故障。
典型场景：
- 炼化/乙烯 — TDC 3000 核心 LCN 挂 HM（History Module）、US（Universal Station）、NIM、APM，双 CLCN-A/B 冗余。
- 电厂化水/除灰 — 老 Honeywell DCS 保留 TDC 3000 架构，LCN 连 GUS（Global User Station）做操作员界面。
- 化肥/甲醇 — APM 过程管理站经 LCN 与 HM 通讯，CLCN-A 是必配接口。
- 海外老装置改造过渡期 — Experion PKS 通过 CNI/UCN 挂老 TDC 3000，LCN 骨干仍保留 CLCN 板。
真实案例：
沿海某炼厂重整装置，大检修后 TDC 3000 开机报”LCN Path A Failed—Node 5(HM) Offline”，Path B 正常。到现场看 NIM 机箱 CLCN-A PWR 灯灭、ACT 不闪，量背板 24V 正常，互换 A/B 槽（临时验证）故障随板走→确认 CLCN-A 内部电源变换电路损坏（推测多年积热致 DC/DC 失效）。因 B 通道完好系统未全瘫，择窗口：确认 B 通道 PASS→松 A 槽锁紧→拔出坏件→插入测过好的 51305072-200 CLCN-A→BNC Tee 接回→锁紧→PWR 绿、ACT 闪→LCN 双通道扫描 OK。老师傅说”幸亏当初按规范配了双 CLCN-A/B，单通道早跳车了”。
