描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | Honeywell (霍尼韦尔) |
| 通道数量 | 4通道 |
| 输入信号类型 | 4-20mA (传感器电流源配置) |
| 测量信号范围 | 0 至 25mA (线性) |
| 回路供电输出 | 隔离 24V ±5% 稳压 (最大 25mA) |
| 最大线路电阻 | 500Ω (包含传感器) |
| 回路保护 | 短路保护，开路电压 ±50V |
| 隔离击穿电压 | >50V DC 至系统 0V |
| 功耗 | 典型值 7.5W / 最大值 8.3W |
| 重量 | 0.18 kg |
产品深度介绍

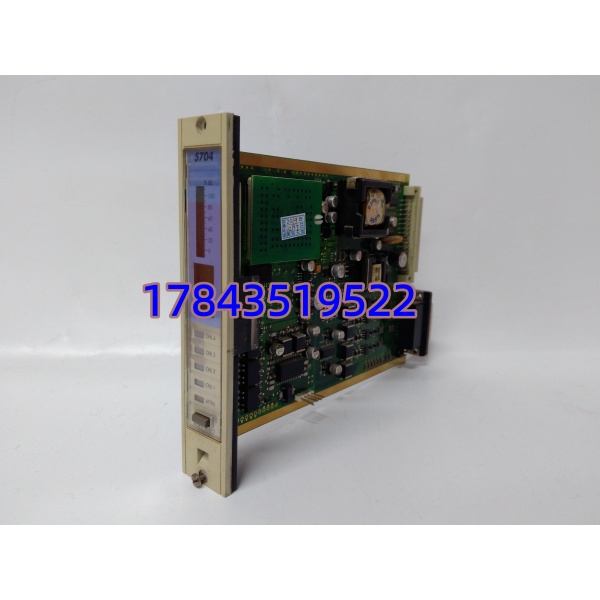

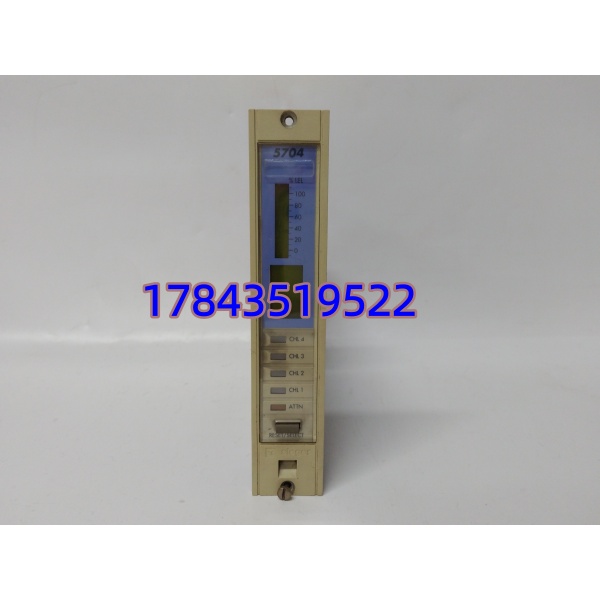

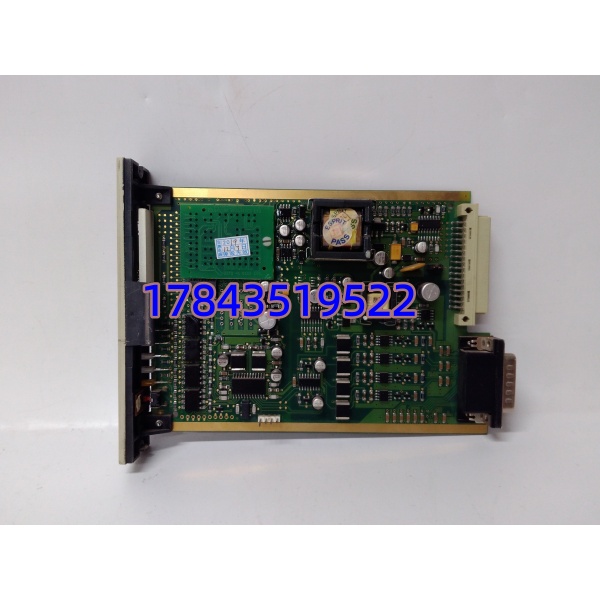

Honeywell 05704-A-0145 是一款专为严苛工业环境设计的四通道模拟量输入控制卡，主要应用于霍尼韦尔 PKS 及各类 DCS 控制系统中。它的核心任务是高精度地采集现场 4-20mA 传感器信号，并将其线性转换为控制系统可识别的数据。
这款模块的亮点在于其出色的电气隔离和回路供电能力。它内置了隔离型 24V 稳压电源，可直接为现场变送器供电，同时提供了高达 50V 的隔离击穿电压和 ±50V 的开路保护。这意味着即使在工业现场存在强电磁干扰或意外短接的情况下，它也能有效保护系统背板不受损坏，确保关键工艺数据的连续性和安全性。
应用场景与行业案例
在大型旋转机械和连续过程控制中，模拟量信号的微小波动都可能引发连锁反应。05704-A-0145 凭借其高可靠性和抗干扰能力，成为了许多核心工艺的“神经末梢”。
典型应用场景:
- 电力/冶金 – 大型旋转机械监测: 广泛用于汽轮机、压缩机、风机、水泵等设备的振动、轴温、位移监测，保障设备平稳运行。
- 石化/化工 – 连续过程控制: 用于采集反应釜压力、管道流量、液位等关键 4-20mA 信号，参与闭环控制与联锁保护。
案例：强干扰环境下的“信号幽灵”
去年，华东某化工厂的一台大型压缩机在进行 DCS 升级改造时，频繁报出振动值突变的假信号，导致机组多次误报警。现场工程师怀疑是霍尼韦尔的这块 05704-A-0145 输入卡坏了，连着换了两块备件，问题依旧。
我们介入排查后发现，模块本身完全正常。真正的元凶是现场走线——动力电缆和这根 4-20mA 的信号线被违规捆绑在了一起，且距离不到 0.2 米。变频器启动时产生的高频谐波直接耦合进了信号回路。虽然 05704-A-0145 具备很好的隔离能力，但也扛不住这种贴脸输出的强干扰。后来我们要求施工方将信号线重新穿管敷设，并与动力线保持 0.5 米以上的安全距离，信号瞬间干净了。这也提醒各位，再好的隔离模块，也救不了糟糕的现场布线。
质量透明化
对于高精度的模拟量采集卡，失之毫厘谬以千里。我们的质检流程绝不含糊：
- 入库验收检测:
- 外观与针脚检查: 仔细检查 4 个通道的接线端子有无氧化、松动，PCB 板有无受潮或元器件老化痕迹。
- 上机功能测试 (Live Test):
- 回路供电验证: 接入标准负载，测量 24V 隔离供电输出电压是否稳定在 ±5% 范围内。
- 全通道遍历测试: 使用高精度信号发生器，向 4 个通道分别注入 0mA、12mA、20mA、25mA 标准电流，验证采集值的线性度与精度。
- 电气参数测试:
- 绝缘耐压测试: 使用专业仪器验证通道至系统 0V 的隔离击穿电压，确保 >50V DC 的安全底线。
- 保护功能验证: 模拟输出端短路和开路状态，验证模块的自我保护机制是否生效。
- 最终质检与包装:
- 防静电与防震: 采用防静电袋密封，外加定制防震包装，确保运输途中端子不受损。
