描述
产品详情

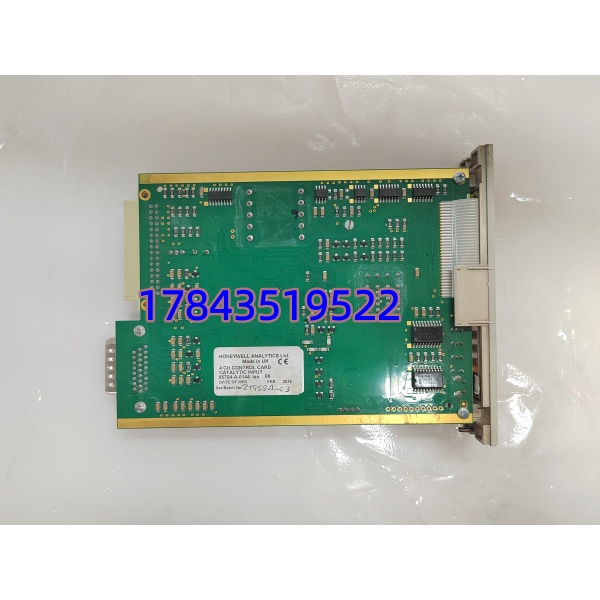

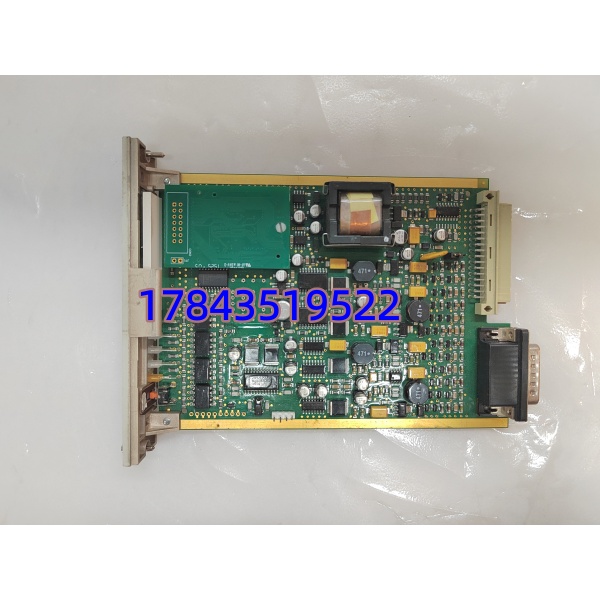

· 型号：05704-A-0144
· 品牌：Honeywell（霍尼韦尔 Sensing & IoT / 工业安全）
· 系列：System 57 / 5704 Series Gas Detection System — Catalytic Input Control Card
规格参数
- 制造商：Honeywell Analytics / Honeywell Industrial Safety
- 型号：05704-A-0144（Four Channel Catalytic Input Control Card）
- 产品类型：System 57 气体检测系统催化燃烧传感器信号采集与报警控制卡
- 适用系统：Honeywell System 57 机架（5704 控制器机箱），通常成对搭配 05704-A-0121 Quad Relay Interface Card
- 输入通道：4 路独立催化燃烧传感器输入（也可接 4–20mA 变送器型毒气/可燃气探头，依配置）
- 传感器驱动：内置可编程恒流源 90–315 mA（步进 1mA），适配标准催化珠（典型 200mA 或 300mA 桥流）
- 信号范围（催化模式）：满量程 15 mV～300 mV（电桥不平衡电压）
- 最大驱动电压：10 V DC
- 最大线路电阻（含传感器）：40 Ω @ 200mA 桥流
- 桥不平衡默认报警限：±100 mV（可设）
- 报警功能：A1（预警）/ A2（高报）/ A3（故障/抑制），每通道独立组态；支持 Master Alarm / Master Fault 汇总
- 故障诊断：传感器开路、短路、单珠失效（Single Bead Failure）检测
- 前面板操作：背光 LCD 显示浓度/通道状态/故障代码；按键支持报警复位、抑制(Inhibit)、工程标定模式
- 远程功能：Remote Reset / Remote Inhibit 输入（通过背板或接线端子）
- 配套输出：本卡无直接继电器——报警干触点由配对 05704-A-0121 继电器接口卡提供（RL1=总故障 RL2=A1 RL3=A2 RL4=A3，2A@30VDC/125VAC）
- 模拟输出选项：可选加装每通道隔离 4–20mA 输出子板（部分配置需跳线/扩展）
- 通信/工程接口：通过 System 57 机架背板通信；可用 Engineering Card 做本地 RS-232 参数配置/校准
- 供电：通过机架背板取 DC 24V（模块工作范围 18–32V DC），典型功耗 8.5W，最大 12.8W（4路@200mA）
- 状态指示：前面板每通道 ALM/FLT LED + 综合 STATUS LED
- 工作温度：-5℃～+55℃（部分资料 -20～+60℃，以标签为准）
- 存储温度：-25℃～+70℃
- 相对湿度：0%～95% 非凝露
- 安装方式：插于 System 57 机架专用槽位，与 05704-A-0121 相邻成对锁紧
- 尺寸（参考）：标准 System 57 3U 卡 ≈ 108×67×84 mm（深×宽×高）
- 重量：约 0.2 kg
- 认证：CE、UL、CSA（具体依批次标签），符合 EN 60079-29-1（可燃气检测）
产品介绍
05704-A-0144 是 Honeywell System 57 可燃性气体检测系统（GDS）的核心处理卡。它不做 DCS 逻辑运算——专职给催化燃烧探头供恒流、放大微伏级电桥信号、算 LEL%、执行报警阈值判断并送配对继电器卡做硬接线联锁（去消防/ESD）。现场大多装在罐区或装置区的独立 GDS 机柜，通过 4–20mA 或 Modbus 上行接入 DCS/SCADA 做监视。
坦白讲，这卡最大的坑是”看型号像 TDC3000 AI 卡”——完全两码事，物理插槽、背板定义都不兼容。换件必须配 05704-A-0121 继电器接口卡同时使用（老系统常是 1张0144+1张0121 为一组），单独换 0144 而 0121 老化也要留意。另有一点要注意：催化探头需定期标定，卡内存储标定系数——换新卡要从旧卡或工程软件导入参数，否则显示值会偏。
应用场景与行业案例
痛点切入
我在炼油厂罐区遇过 System 57 柜某槽 05704-A-0144 报”Sensor Open Fault” 四条通道全红，但现场探头阻值正常。查发现卡上恒流源一路供电芯片热衰，200mA 桥流跌到 60mA 导致所有通道低于 OK 窗口。换块二手良品后从 Engineering Card 恢复标定系数（或直接沿用原 0121 内备份），浓度值立刻正常。这类故障早期表现就是偶发单通道开路报警，热机后恶化全通道报错。
典型场景
- 石化/炼油 — 罐区/装置区可燃气检测(GDS)：LEL 探头→05704-A-0144→05704-A-0121→硬线联锁定值到 ESD/消防系统。
- 化工 — 反应车间有毒+可燃气复合监测：0144 接催化 LEL，同机架其他卡接电化学毒气，统一 System 57 管理。
- LNG/海上平台 — 封闭空间可燃气报警：宽温版适用，A1/A2 分级报警驱动声光器及平台 ESD。
- 制药 — 溶剂储罐区可燃气监测：小系统独立 GDS，通过 4–20mA 上送 BMS。
- 改造延寿 — 老 System 57 延寿：原厂部分批次 EOL，找测试良品延续运行，整机迁移到 XNX/Searchpoint 新平台成本高。
真实案例
南方某芳烃厂罐区 GDS 柜 System 57 运行第 13 年，大修后点检发现 #2 区 05704-A-0144（4路甲烷 LEL）显示值全部归零但无 Fault 灯。热工人员先怀疑探头供电——量现场接线端有 2.8V（正常催化桥压应 ≈5V 空载），偏低。我让他们把卡抽出看背面——靠近电源入口排阻有一端焊锡裂纹（多年热循环导致），接触电阻变大拉低桥压。渠道找到同号 05704-A-0144 测试良品更换，用便携工程卡读原标定参数写入新卡（30秒），LEL 显示恢复。安全工程师说：”以后 GDS 备件清单除了探头还得加这张卡和 0121 继电器卡。”
