产品详情

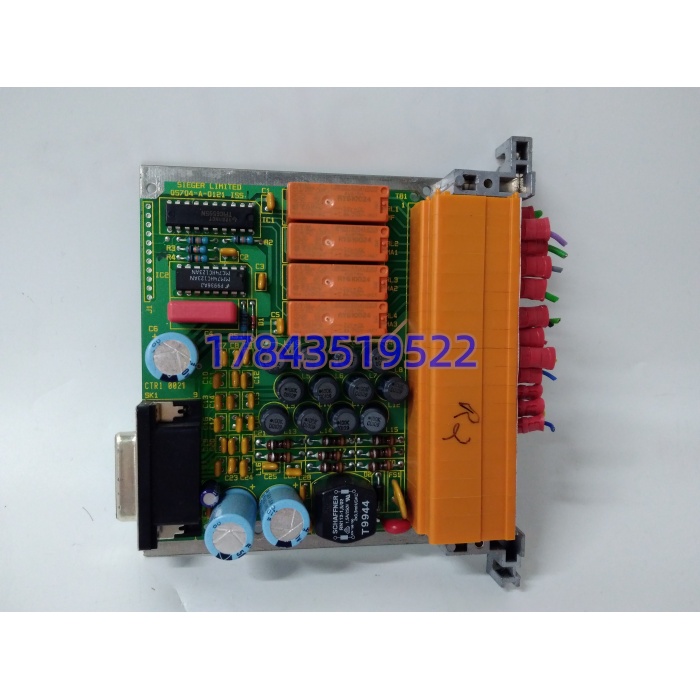

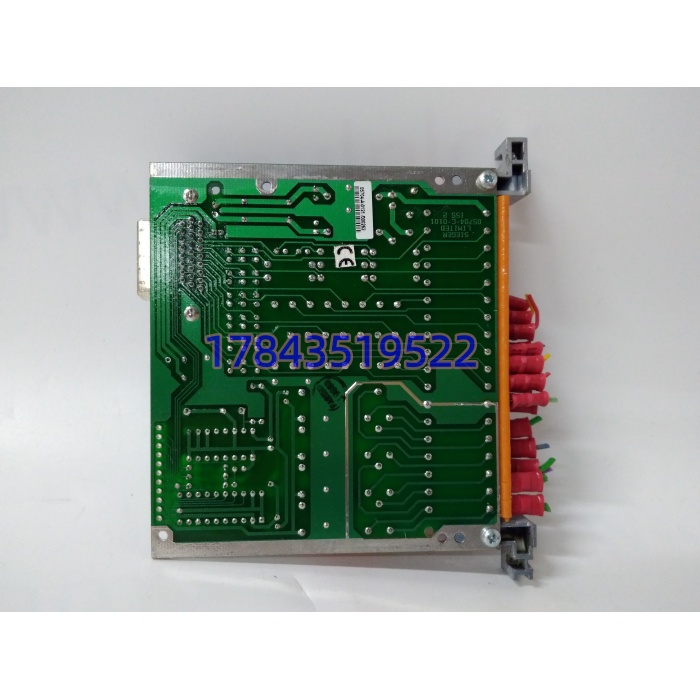

· 型号：05704-A-0121
· 品牌：Honeywell
· 系列：System 57 / 5704 气体监测机架（Quad Relay Interface Card）
规格参数
| 参数项 | 规格描述 |
|---|---|
| 板卡定位 | 5704 机架四路继电器接口卡（Quad Relay Interface Card） |
| 适配系统 | Honeywell System 57、5704 固定式气体监测机架、Digi Series（704/705/783/811/910/911） |
| 上游连接 | Four Channel Control Card（经 26-way D 型连接器 J1 背板对接） |
| 下游连接 | 现场 4 台 4-20mA 气体变送器（可燃/有毒/O2），提供隔离 24VDC 回路供电 |
| 继电器通道 | 4 路独立 SPCO（Single Pole Changeover），无电压自由触点 |
| 继电器动作 | 可组态锁存/非锁存、激励动作/去激励动作，按 A1/A2/A3/FAULT/INHIBIT 或总报警分配 |
| 触点容量 | 5 A @ 110/250 VAC 非感；5 A @ 32 VDC 非感（感性负载需降额） |
| 扩展能力 | 工厂加装 Expansion Relay Card 后成 Relay Interface Assembly，继电器数 4→16 |
| 供电 | 5704 机架背板 24 VDC（典型 1 W，最大 1.7 W） |
| 信号接口 | 4 路 4-20mA 电流宿输入（变送器电流环），0-25mA 全量程线性；回路隔离 ±50VDC |

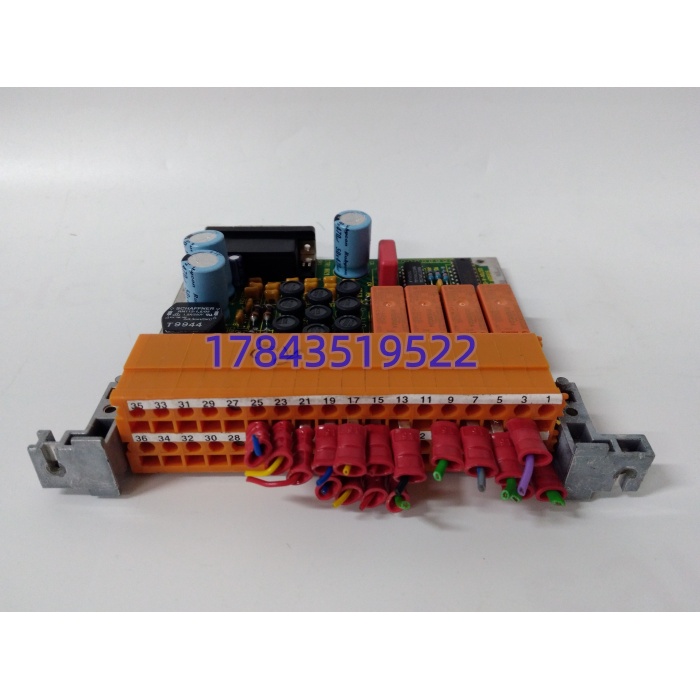

| 端子 | 现场端子 2.5 mm²（14 AWG），前后均有访问端子 |
| 指示 | 每继电器通道状态由控制卡前面板 LED 体现，本卡无独立 LED |
| 热插拔 | 5704 机架支持带电拔插（需系统处于维护模式，拔卡瞬间对应 4 点报警输出暂断） |
| 安装 | 5704 机架 3U 标准槽位（非 DIN 单卡、非 S800/Quantum 基座） |
| 工作温度 | -20…+50 ℃（原厂手册值；商家标 -40…+85 多套工业 PC 参数） |
| 尺寸重量 | 132×25×119 mm，约 230 g |
| 认证 | CE / UL / CSA（依版本），用于 Class I Div 2 气体探测间 |
| 生命周期 | System 57 平台老架延续，05704-A-0121 归 Classic 件，原厂按 NCNR 返单；二级市场库存/拆机件为主 |
产品介绍
从 F 历史生命周期验证切：05704-A-0121 是气体探测间里”控制卡算完浓度、谁来拍报警器”的那块继电器桥。5704 控制卡跑 A1/A2/A3 三级报警逻辑，但控制卡本身不出硬触点，所有现场声光、通风联动、SIS 停机接点全靠 05704-A-0121 的 4 路 SPCO 甩出去。现场实测发现，不少厂把 05704-A-0121 和”4 通道 AO 卡”混着叫，采购单写”05704 ×1″结果买回模拟输出卡，插 5704 机架槽位尺寸不对——因为 05704-A-0121 出的是继电器无电压触点，不是 4-20mA 电流源，两者在气体系统里分工是”报警硬接点 vs 浓度趋势上传”，不能互替。
严格来说，05704-A-0121 的 4 路继电器默认分配是 A1/A2/A3/FAULT（或按组态改总报警），如果现场要 16 路细分（每台探测器独立报警+故障+抑制），必须工厂加装 Expansion Relay Card 变成 Relay Interface Assembly，现场自己并触点会破坏 5704 的故障诊断（断线检测看不到）。供应链价值算账：一块 05704-A-0121 贸易商喊 2000–15000 元落差在是不是原厂 System 57 标、继电器银触点有无拉弧变黑、J1 背板 D 型座簧片有无硫化；但一次硫化氢探头 A2 报警该动声光不动、SIS 没收到硬接点导致人员撤离延迟，事故级别不是钱能衡量的。ABC 进 A 类（安全相关件），冷备必须”05704-A-0121 本体 + 同版本控制卡组态参数存档”封存，别只买裸卡——继电器卡组态是和控制卡绑定的。
应用场景与库存策略
气体报警继电器最阴的故障不是不动作（不动作好查），是”SPCO 触点因感性负载（声光报警器线圈）拉弧，银镉氧化物表面形成绝缘膜，A2 该动时触点阻值 1.5kΩ，SIS 输入回路电流不够判通，运行当探头误报确认掉”，等真实泄漏 A2 再发生时硬接点失效。
- 炼化罐区 H2S/LEL 监测（5704 机架每架 4 通道，05704-A-0121 出 A1/A2/A3 到现场声光+通风+SIS）：非它不可，5704 控制卡不直出硬触点；建议每面 5704 机架按”在线 1 卡 + 同版本冷备 1 卡”备，且冷备件每 24 个月上电做继电器带载动作测试（接假负载动作 50 次看触点阻值）。
- 海上平台生活区 CO/O2 监测（防爆间 5704 机架，继电器输出串入通用报警系统）：ABC 定 A 类，安全库存 1 件自有冷备 + 供应商代管 1 件，交期按贸易商现货 3–7 天，原厂 NCNR 12–20 周。
- 老 System 57 升 XNX/Searchpoint 过渡期：若规划迁 Honeywell 新气体系统，05704-A-0121 只备现网 10% 做过渡，不追加 last buy。
- 电厂氢站/氨区（防爆区）：建议 05704-A-0121 与 5704 控制卡、现场 4-20mA 隔离栅捆绑备货，单换继电器卡不备控制卡组态等于半备。
- 核电辅助气体监测（监管留痕）：冷备件 SER 段与在线同批次，继电器动作逻辑（激励/去激励）必须和现网组态单一致，跨批被审计挑刺。
某个项目里碰过这样一档：华南 LNG 接收站 BOG 压缩机间 H2S 监测，5704 机架 05704-A-0121 第 2 路继电器（A2 级）因声光报警器（24VDC 线圈）长期动作拉弧，触点表面氧化膜 1.2kΩ。一次真实微量泄漏 A2 触发，继电器吸合但 SIS 输入回路电流 3.8mA（阈值 5mA 判通），SIS 没动作，操作员只看 DCS 浓度趋势手动拍停。拆 05704-A-0121 看第 2 路触点发黑，从备件柜取同 05704-A-0121 换上，之后把”继电器触点阻值季度测试”纳入气体系统定期试验，并在所有 05704-A-0121 继电器输出端并联 47Ω/2W 假负载吸收电弧。再没在台风季抓瞎。
