产品详情

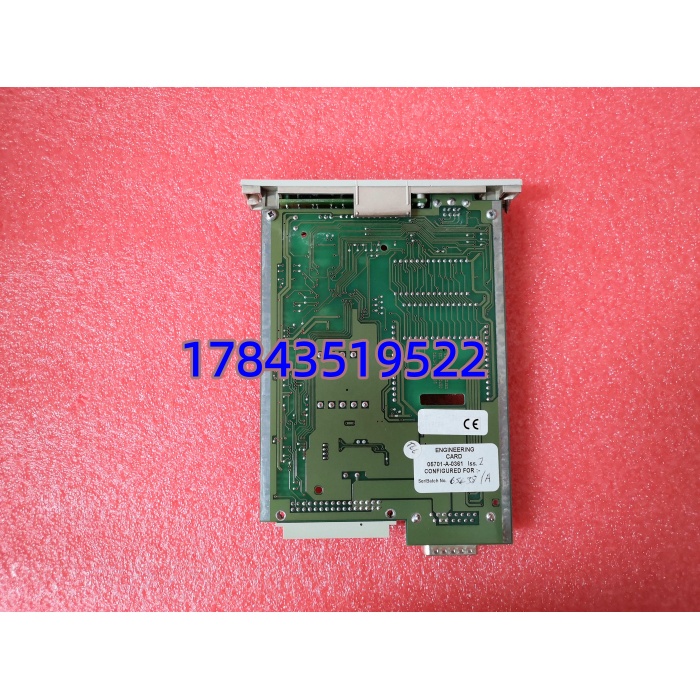

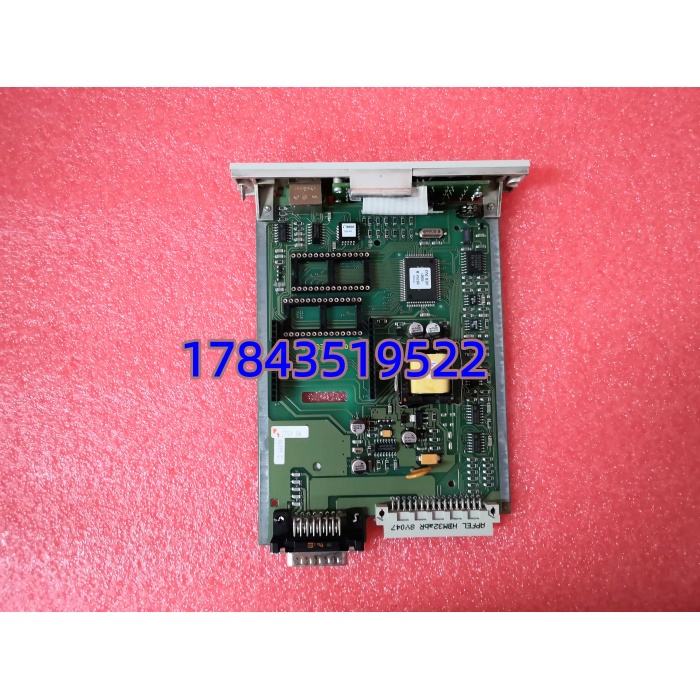

· 型号：05701-A-0361
· 品牌：Honeywell Analytics（System 57 气体检测系统）
· 系列：System 57 — Engineering Card（工程卡/维护接口模块）
规格参数
- 制造商型号：05701-A-0361（Engineering Card for System 57）
- 产品类型：System 57 机架工程调试与维护接口模块（安装于机架最右侧专用槽）
- 适用系统：Honeywell System 57 单/多通道气体检测控制机架（配 05701-A-030x 等通道控制卡）
- 供电电压：18～32 V DC（通常由机架背板 24V DC 提供）
- 典型功耗：约 1.5 W
- 前面板接口：四位 LED 数字液晶显示（浓度/菜单）/ 触摸按键（▲▼ Accept Reject Print）/ Power LED（绿）/ Unlocked LED（红）
- 外部接口：Mini-DIN 插座（RS-232 工程口，可接便携打印机或 PC 做参数上载/下载）
- 功能：通道卡零点(ZERO)/跨度(SPAN)标定、A1/A2 报警阈值设定、通道 Inhibit、校准记录存储、系统时钟管理
- 兼容通道卡举例：05701-A-0301（催化）/ 05701-A-0325（IR）/ 05701-A-0351（毒气 4–20mA）等
- 物理尺寸：约 132(H)×25(W)×170(D) mm（单槽窄板）
- 重量：约 152 g
- 工作温度：0～+50℃（受柜内环境限制，以手册为准）
- 安装方式：垂直插入 System 57 机架右侧 Engineering Slot，背板金手指连接
产品介绍
05701-A-0361 不是气体测量通道卡，而是 System 57 机架的”操作面板”——插在机架最右槽，给维护人员提供本地按键+LCD 菜单来对每一张通道卡做标定、设报警值、查故障，也能通过 Mini-DIN 口接串口打印机打校准记录。坦白说没这张卡系统也能跑（探测+报警正常），但你现场没法就地标定和调参数，得靠外部编程盒或早期手提终端，老厂 MRO 最容易丢的就是它。
有一点要注意：它只负责人机接口和背板通信管理，不处理传感器信号，坏了不影响探测——但会影响合规标定。System 57 已逐步被 X-Series/Touchpoint 替代，原厂交期长或停产，市面靠 NOS/拆机件流转。
应用场景与行业案例
痛点切入
我在炼化厂 F&G 柜遇过 System 57 机架所有通道卡 OK 但现场无法标定——翻看右侧槽空着，原工程卡多年前被借走没还。装回 05701-A-0361，菜单出来，零点/跨度一步做完，安检记录齐备。没这张卡，只能盲跑或拆传感器送外校，现场不现实。
典型场景
- 炼油/石化 F&G 系统 — System 57 机架就地标定催化/IR 探头，满足 SIL/SHED 合规记录要求
- 海上平台/LNG 站 — 配合 05701-A-030x 通道卡做 Inhibit 及报警阈值现场调整
- 化工厂有毒气体监测 — 通过工程口连接便携打印机输出校准日志备查
- 老线 MRO 替换 — 原工程卡丢失或损坏，找同型号原位补齐（注意槽位必须在机架最右侧）
真实案例
某乙烯装置年度安检，安检员要求出示每台可燃气探测器的校准记录。System 57 柜里工程卡早不知去向，无法现场打记录。库房翻出一块拆机 05701-A-0361 测试良品，插右侧槽上电——LCD 亮，逐通道做 ZERO/SPAN，接微型串口打印机打出带时间标记的校准单。安全工程师松口气：”下次别再让这卡失踪。”临走交代把卡槽位画进巡检图。
