产品深度介绍

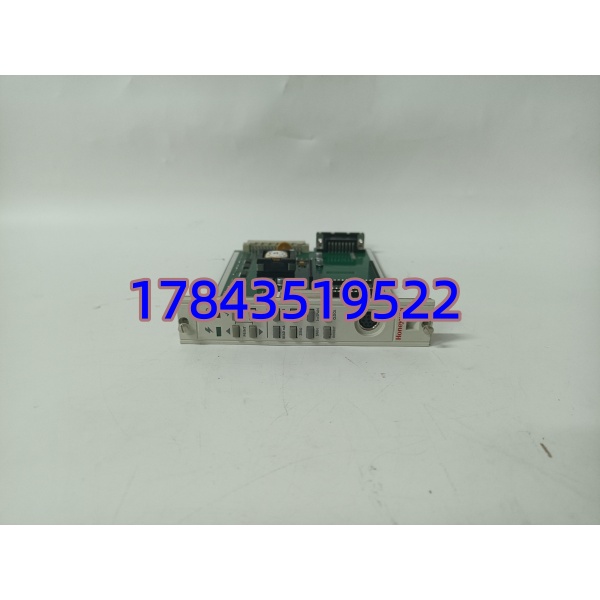

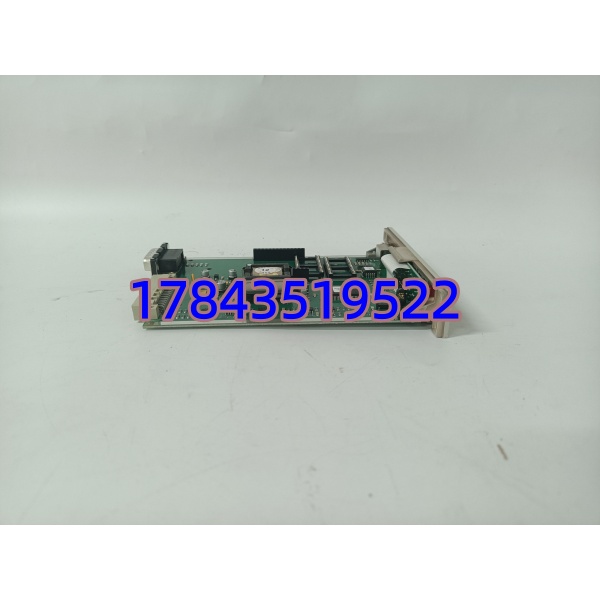

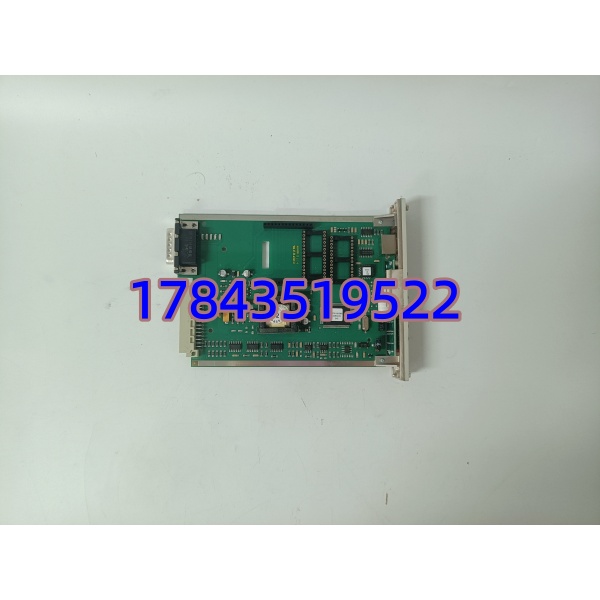

老 TDC 3000 机柜里那块 AI IOP 突然亮 Fault，操作站上反应器温度全变星号——05701-A-0361 就是专门顶这个缺口的。它是 Honeywell TDC 3000 / TPS 平台的高电平模拟量输入处理卡（High Level AI IOP），插在 HPM（High Performance Module）或 LM 机箱的 IOP 槽位，通过 50-pin 扁平电缆连对应端子单元（典型 MC-TAIH02 / MC-TAIH04），把现场 4–20mA、电压、热电偶或热电阻信号经 A/D 转换后通过 UCN/LCN 送上位。
严格来说这卡 1990–2000 年代批次已停产(EOL)，原厂不再制造，市面流通的全是全球回收的新旧库存或专业测试翻新件。好消息是它不带可擦写固件——只要部件号完全一致（注意后缀字母，05701-A-0361 与 -A-0302 等不可随意互代），插进槽位背板自检通过就能跑，不存在固件版本冲突。MTBF 标称 >100,000h，我们出库逐块做 HPM 机架联调上电，把早期失效筛掉再发。
关键技术规格
| 参数 | 规格值 |
|---|---|
| 品牌 / 型号 | Honeywell 05701-A-0361（5701A0361） |
| 产品类型 | High Level Analog Input IOP（模拟量输入接口处理卡） |
| 适用系统 | TDC 3000 / TPS — HPM 或 LM I/O 机箱（UCN 架构），部分早期 TDC 2000 兼容 |
| 输入通道 | 8 通道独立，高电平差分输入（可软件组态各通道类型） |
| 支持信号 | 4–20 mA（两线/三线，有源变送器）、1–5 V / 0–10 V DC、热电偶（J/K/T/E/S/R/B 型，带 CJC）、热电阻（Pt100 等，需外部变送或特殊组态） |
| A/D 分辨率 | 12 bit 或 14 bit（依具体版本/系统组态，典型有效分辨率 12 bit） |
| 精度 | ±0.1% of Span（典型 @25℃），线性度误差 <0.05% |
| 隔离 | 通道组 ↔ 背板总线 500 V AC RMS（1 min），通道间同组不隔离 |
| 断线检测 | 支持 4–20mA 掉线（<3.6mA 或 >22mA 可设报警阈值）及 TC 开路诊断 |
| 配套端子板 | MC-TAIH02（标准 8CH AI 端子，带熔断）、MC-TAIH04（高密度 16CH 兼容笼）、MC-TAMR02（带配电）等 |
| 背板供电 | +5 V DC、±15 V DC 由 HPM 机架背板提供，典型功耗 ≈2.5–3.5 W |
| 状态指示 | 绿色 RUN（正常）、红色 FLT（故障/配置不匹配/通讯丢失）LED |
| 通讯接口 | 50-pin 扁平电缆至端子板；UCN 经 HPM 主卡与 LCN 通信 |
| 工作温度 | 0～+60℃（IEC 61131-2），存储 -20～+85℃ |
| 湿度 | 5%～95% RH（非冷凝） |
| 尺寸 / 重量 | 标准 TDC 3000 IOP 卡尺寸 ≈180×127 mm（单槽），≈0.25 kg |
| 认证 | CE / UL / CSA（依生产批次） |
| 生命周期状态 | 已停产(Obsolete) — 供应依赖全球剩余库存及专业测试渠道 |
应用场景与行业案例
炼油厂常减压装置 DCS 升级后老 TDC 3000 仍管着关键侧线温度回路——05701-A-0361 就是保这些老系统不死的那张卡。真实场景：
- 石化炼油/乙烯装置（TDC 3000 或 TPS 保留的老控制站）：反应器温度、塔顶压力、进料流量 4–20mA 信号经 AI IOP 进 HPM，直接参与联锁与 PID 运算。
- 大型火电厂辅机系统（化学水处理/CVCS）：模拟量测点如 pH 值、电导率经 05701-A-0361 采集，老 TPS 站多年不换只靠备件续命。
- 油气处理终端/海上平台：防爆区变送器 4–20mA 回 HPM 机架，该卡带通道级开路诊断帮仪控工快速区分现场断线与卡件故障。
- 制药/特种化工老线改造过渡期：新老系统并存期间 TPS 仍跑关键 batch 温控回路，此卡为必须储备的消耗性备件。
真实感微案例：
西南某炼厂 #2 常压装置，夜班中控突然报”AI IOP COMM FAIL”，8 个关键温度点变 —— 查下来是 05701-A-0361 上某片老电解电容老化导致背板握手超时。原厂早已不接单，等进口调货要一个月。我们库房有经 HPM 机架实测好的测试好件（成色明示），当天下午顺丰，次日到现场——拔旧卡（记端子板电缆朝向！）、插新卡、拧紧固定螺丝、上电 RUN 灯常绿，操作站温度值恢复。全程现场停机窗口不到 15 分钟。该厂后来按每机架 1:1 比例锁了三块做战略库存。
