描述
产品详情

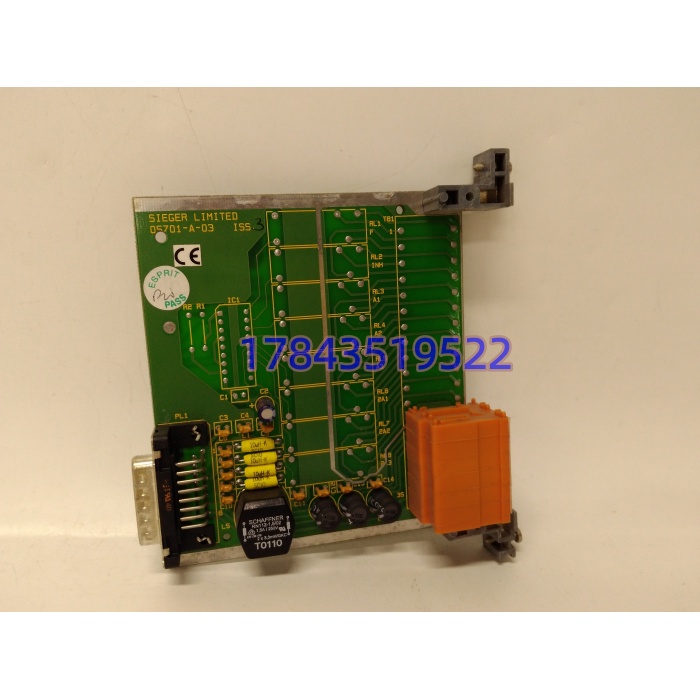

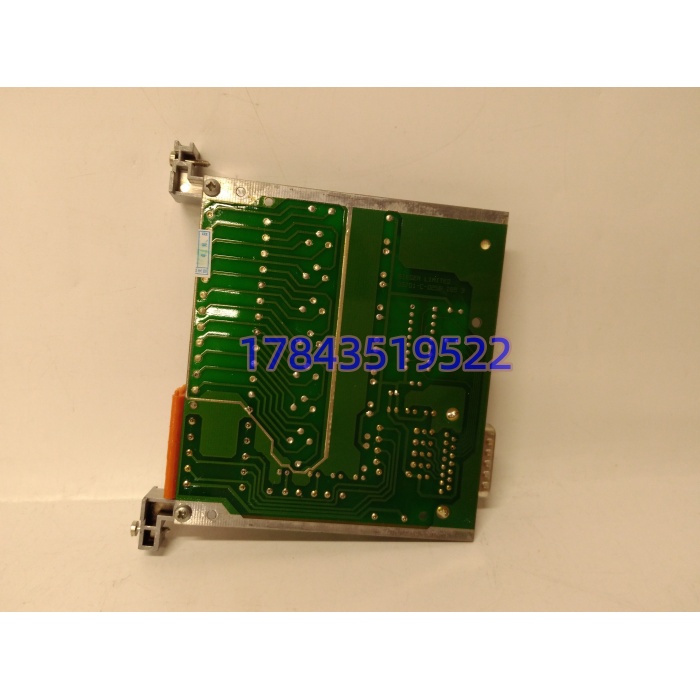

· 型号：05701-A-0326
· 品牌：Honeywell（System 57 / Analytics，原 Zellweger）
· 系列：System 57 气体检测现场接口卡（5701 Gas 控制卡配套 I/O 子卡）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | Field Interface Card / Pulse Preamplifier | System 57 机架槽位件，配 5701 单通道控制卡 |
| 兼容平台 | Honeywell / Zellweger System 57（2017-04-30 LTB 关闭，5 年备件期已过） | 替代平台 Touchpoint Pro / Plus |
| 输入信号 | 催化桥 Wheatstone、电化学、2/3 线 4-20mA 探测器 | 单通道 |
| 输出信号 | 0–5VDC 整形 / 内部背板逻辑送 5701 控制卡（本变体无继电器输出） | Relay 版见 0330/0351 |
| 供电 | 9–32VDC（标称 24VDC 背板供） | 典型 <3.5W |
| 隔离与抑制 | 板载 EMI 滤波、工业级抗扰 | 防电机/开关柜串扰误报 |
| 指示 | 依赖 System 57 机架 LED / 本卡无独立屏 | 以原厂手册为准 |
| 安装 | System 57 19″ 机架槽位，高保持背板连接器 | 支持带电维护（依机架规程） |
| 尺寸重量 | 160×109×43 mm，0.09 kg（0.20 lb） | 依封装微小差异 |
| 温度 | 0–55℃ 典型（部分资料 -40~+70℃） | 存储以原厂为准 |
| 认证 | CE、Honeywell EMC（单卡不单独持 ATEX 区证，整机架认证） | 危险区用确认整机 COC |
| 生命周期 | Honeywell 官方 Discontinued（2017 LTB 关闭），流通靠 NOS + 拆机测好 + Radwell 级翻新 | 新项目走 XNX / Touchpoint Pro |
产品介绍
（A 场景痛点切入）现场实测发现，05701-A-0326 这种 System 57 接口卡最阴险的失效不是“机架报 Fault”，而是催化桥探测器信号被板载运放漂了 8%，控制室气体浓度显示 18%LEL 实际已经 27%，F&G 没动作、人员先闻味——等联锁真触发时往往是另一台探测器补位，根因查回来才发现是 0326 预放参考电压老化。它不跑逻辑、不切继电器、不上 Modbus（Modbus 是 0361 工程卡+0312 通信子卡的事），干的就是把现场探头的 μV 级桥压或 4-20mA 变成控制卡认得的干净 0–5V。某个海上平台项目里碰过：同机架三块 0326 其中一块输出纹波变大，导致甲烷区误报两次，维护班长按“探测器故障”换了探头，白花八千刀，最后示波器挂背板才抓到卡。
严格来说，05701-A-0326 是 System 57 的“非继电器单通道接口/脉冲预放版”；网页里把它写成“TDC3000/Experion PKS 24V 冗余电源卡”（那是 0325 DC 输入卡）、“SPCO 干接点继电器卡”（那是 0330/0351）、“ST3000 硅谐振压力变送器”的全是撞号 SEO 垃圾——变送器根本不叫这号。 从 TCO 看，单块 NOS 几百到两千美金级，比起一次可燃/有毒气体漏报导致平台撤人（损失按班次+安全审计算），A 类冷备 1 件/机架+同 Rev 备是底线。Honeywell 把 System 57 划进经典 F&G 线（2017 起停订），新项目推 Touchpoint Pro/XNX，但存量石化/海上/制药 System 57 还得跑十几年，这卡就是火气系统的“耳膜”。
应用场景与库存策略
F&G 接口卡失效最阴险：不是跳故障，是读数静漂、误报或漏报，安全链在“假正常”里裸奔。原厂 LTB 关闭后，拆机件运放批次和背板金手指磨损是换上后活多久的关键。
- 海上平台/炼厂 System 57 可燃+有毒气体监测（催化+电化学混插机架）→ 非它不可（桥路整形绑死 0326 硬件 Rev，换 0330 继电器版会丢模拟通道）→ ABC 分 A 类，每机架备 1 件未上电冷备+区域库 1 件周转。
- 制药洁净区有毒气体（NH₃/HCl）监测 → 慢变量 → 建议供应商寄售 1 件，业主不占资金。
- 隧道/矿井 CO/CH₄ 监测老系统 → 备件到货必须做探头假信号注入（标准桥压/4-20mA）→ 示波器看输出 0–5V 线性误差 <±1%，别信“LED 绿即好”。
- 同厂多机架同源 → 0326 与 0325/0330/0351/0361 禁止混备（背板 ID 不同，0325 是电源卡、0330 带继电器、0351 投票逻辑、0361 工程卡）→ BOM 锁死“05701-A-0326 + System 57 机架 Rev + 探测器类型清单”，禁止只写 05701 接口卡。
- 出口项目（含 IEC 61511 / EN 50270 文档链）→ 必须带原厂 COC 或 Honeywell 授权翻新标 → 拆机件过不了 SIL 审查，LTB 没赶上的走 Touchpoint Pro 迁移评估。
真实案例：2021 年渤海湾某 FPSO，System 57 机架 #3 槽 05701-A-0326 输出纹波渐增，甲烷区半月内误报 3 次。库存系统写“Honeywell 05701 备件 1 件”——翻出来是 05701-A-0330（SPCO 继电器版），插 0326 槽背板枚举但模拟通道全 0。紧急从休斯敦调 0326 NOS 件，报价停产前 2.8 倍，到货先断机架控制电（严格说支持热维护但旧机架建议断电），换上后注标准 50%LEL 催化桥信号，输出 2.50V±0.02V、72h 零误报才签恢复。反思：冷备件台账写“05701”等于埋雷，必须锁“05701-A-0326 + System 57 机架 Rev + 探测器类型 + 换卡后标准气标定 SOP”，并把“F&G 误报先查接口卡不是先换探头”写进故障树。
