产品深度介绍

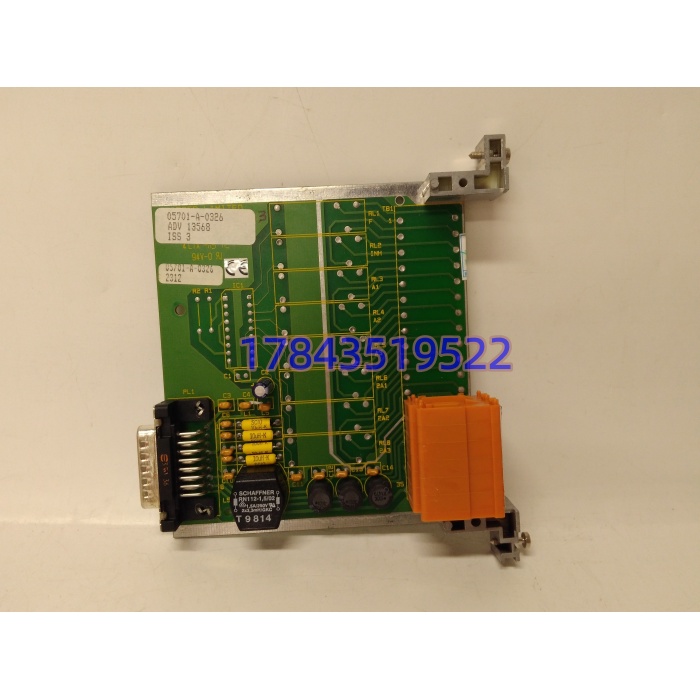

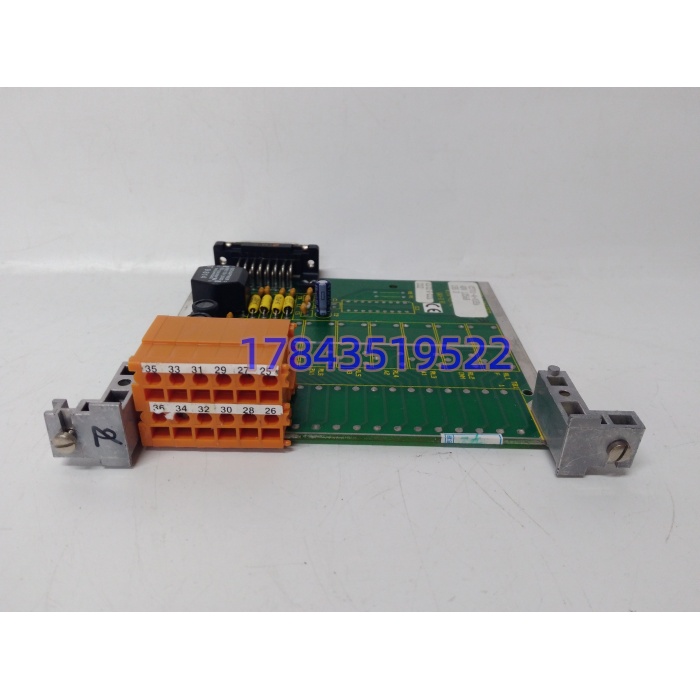

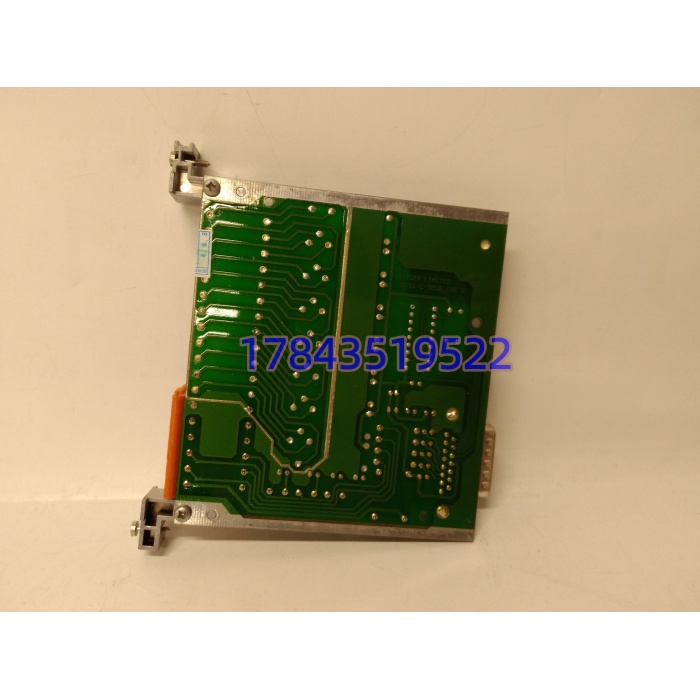

当化工厂有毒气体探头在系统端读数飘到满量程，而现场表端电流明明稳在12mA——查下来是System 57机架里那块05701-A-0326的脉冲前置放大电路老化，低电平信号经150米电缆过来被噪声淹没，这时候找一块同号同版本（无继电器版）的卡插上去，中央控制器%I映射不动，比动TDC 3000或PKS的扫描表省事得多。这块卡在System 57里干的是”神经末梢”活：前端接催化燃烧/电化学/4-20mA两线表，内部做仪表供电、信号放大、线性化、EMI滤波，后端吐0-5VDC或内部数字量给机架控制器，自身不带报警继电器（报警和联锁在控制器侧做）。
坦白讲，这型号是工控备件圈被误标最严重的一块——搜出来一半供应商写成”TDC 3000电源卡”、一半写成”模拟输出卡”、还有写成”ST3000压力变送器”的。原厂真实身份就是System 57气体检测的单通道现场接口/脉冲前置放大卡，UK原产，早EOL。采购如果按”TDC3000电源”去买，发来一块24V冗余电源，插System 57机架物理尺寸都不对。它的采购价值不在参数多新，在”同号同版本插上，气体浓度读数原样回来，SIL回路不动”。MTBF老手册标>10万小时，但拆机件18年工龄的钽电容和仪放IC早过了黄金期，别拿新板数安慰自己。
关键技术规格
| 参数项 | 典型值/说明（以Honeywell原厂手册为准） |
|---|---|
| 制造商 | Honeywell Safety & Productivity Solutions（原分析/检测线），UK/USA |
| 模块身份 | 05701-A-0326 = System 57 Single Channel Field Interface / Pulse Preamplifier，Non-Relay版 |
| 通道数 | 单通道（Single Channel） |
| 输入兼容 | 2线/3线 4-20mA；催化燃烧电桥（Catalytic bead）；电化学单元（EC） |
| 输入电压范围 | 9-32VDC（标称24VDC），典型功耗≤3.5W |
| 输出信号 | 0-5VDC（给System 57机架控制器）；内部数字映射 |
| 精度 | ±0.5%FS（4-20mA模式），桥路模式以校准气体标定为准 |
| 继电器 | 无（本型号Non-Relay，报警由控制器侧处理逻辑；带继电器的是同系其它尾号） |
| 显示 | 部分批次带4位LCD+光柱（A-0326本身前板有Zero/Span电位器，非全系带LCD） |
| 隔离 | 现场侧-背板光电/变压器隔离（具体耐压以手册为准，典型≥500VDC） |
| 诊断 | 板载自检LED（Status/Power/Fault）；传感器断线、桥路失衡、超量程回传机架 |
| 机械 | 约160×109×43mm，DIN41612背板连接器，System 57标准槽位，IP20 |
| 温区 | 工作 -20~+70℃（控制柜级）；存储 -40~+85℃ |
| 湿度 | 5-95%RH非凝露 |
| 认证 | CE，ATEX关联（系统级），Honeywell EMC标准 |
应用场景与行业案例
“这块卡平时绿灯亮没人瞅，真到罐区甲苯探头读数乱跳，SIS联锁误动切进料阀——一停就是半天，比卡钱贵一万倍。”——某石化仪控主任原话。
典型场景：
- 石化罐区有毒气体监测：System 57机架插05701-A-0326收甲苯/硫化氢电化学探头，4-20mA经150米屏蔽双绞线过来，板载仪放把mV级极化电压稳住，0-5V送控制器算ppm。
- 海上平台可燃气体：催化燃烧探头走电桥输入，A-0326做桥路供电+零点温补，高振动环境DIN41612高保持力连接器防松脱。
- 制药车间溶剂泄漏：3线4-20mA变送器直挂，前端9-32VDC宽压扛UPS切换瞬间跌落，不停机换卡。
- 隧道/矿井CO监测：多机架各插一块A-0326，无继电器版把开关量全交PLC处理，本地只管信号干净。
- 电厂氢站泄漏：原System 57老屏不重做，坏一块补一块同号，校准气体重校Zero/Span，SIL1回路保持。
真实案例：某精细化工夜班，罐区甲苯探头CRT读数从12ppm跳到98ppm又回零，SIS没动作但操作员不敢投料。仪控查现场表电流稳12.8mA，查System 57机架发现05701-A-0326的Status灯慢闪，拔板闻无焦味但桥路供电测试点电压漂到6.2V（正常8.5V）。库存调一块全新原装A-0326（Non-Relay版，核对标签无Relay字样），发货前供应商在System 57测试机架挂真实电化学探头跑24小时，0-5V输出线性±0.3%。现场照原DIP/跳线（传感器类型=Current Loop）复刻，插上上电，CRT读数回到12.7ppm稳定。工程师感慨：”A-0326的桥路供电基准源老化是通病，18年工龄的板子基准电压漂了直接误报，但平时绿灯亮没人拆检。”从此该厂规程加一条：System 57接口卡每4年离线校桥路基准+重涂三防漆。
