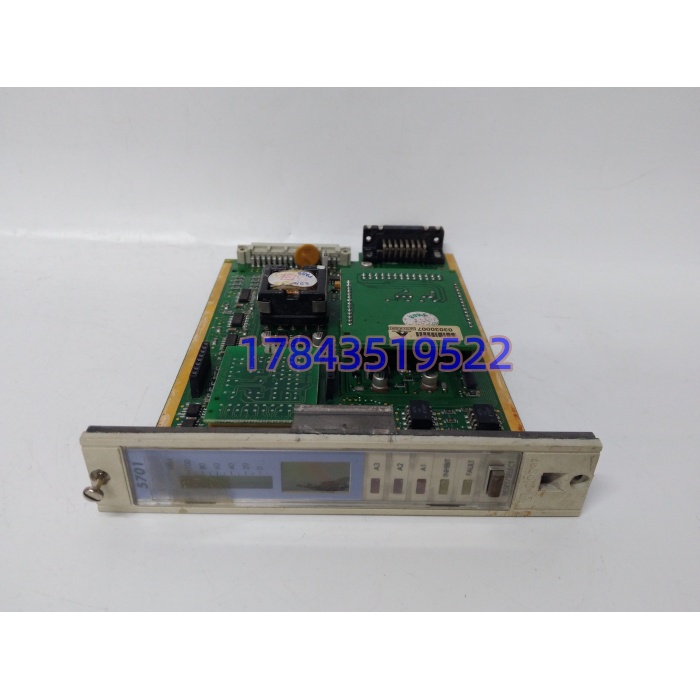

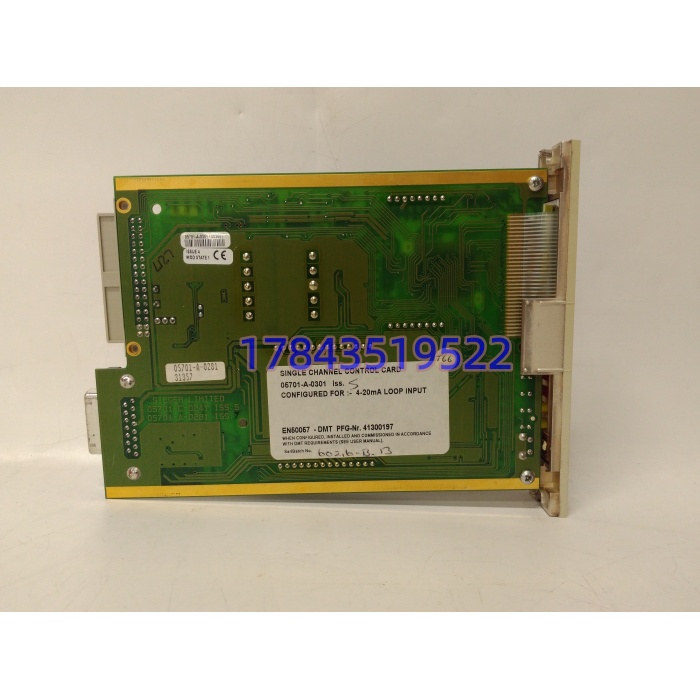

海上平台中控夜班，B 平台 ESD 画面 CH4 测点变灰，现场探测器（4-20mA 输出）其实还在发 12.8 mA，但 05701-A-0301 的 ERR 灯慢闪——内部 16 位 ADC 基准源漂移，读数卡在 3.8 mA 报传感器故障。Honeywell 05701-A-0301 就是 System 57 机架里那块”单回路前台”：背面插 05701 机架背板吃 18-32V DC，正面接现场 4-20mA 两线制变送器，板载微处理器做量程标定、零点/满度校正、两级报警（预报警+主报警）继电器输出，前面板四位 LED 显过程值、25 段条图显比例、按键进菜单设报警点。它不连 LCN、不跑 TDC 3000 工程，是 F&G 系统里最前哨的那一公里。
跟 05701-A-0302 比，0301 内部是电流环接收器+基准源，0302 是催化珠恒压激磁桥路，俩卡插错槽位轻则读不到数重则激磁电路把催化传感器烧黑。跟现代 Experion C300 + FIM 相比，05701-A-0301 没以太网、没 HART、没 SIL3 证书（早期系统按 SIL1/AK4 算），但老炼化厂 2000 年前建的装置里它还在跑，换平台重做 SIS 验算比买十块卡贵一千倍。MTBF 按 Honeywell 老手册推算 >100,000 小时，但电子漂移指标是 ≤±2%/6 个月，老卡超这数就得用 05701-A-0361 工程卡重校。
关键技术规格
| 参数项 | 规格值（以 Honeywell System 57 05701-A-0301 手册为准） |
|---|---|
| 产品定位 | System 57 单通道 4-20mA 控制显示报警卡 |
| 输入信号 | 4-20 mA 有源/无源两线制（最大回路压降依供电） |
| 输入精度 | ±0.5 % FS（25 ℃），电子漂移 ≤±2 % / 6 个月 |
| A/D 分辨率 | 16 bit（65,536 步） |
| 输出信号 | 4-20 mA 重传（可选隔离再输出） |
| 报警输出 | 2 路 SPDT 继电器（预报警/主报警），250 V AC 2 A |

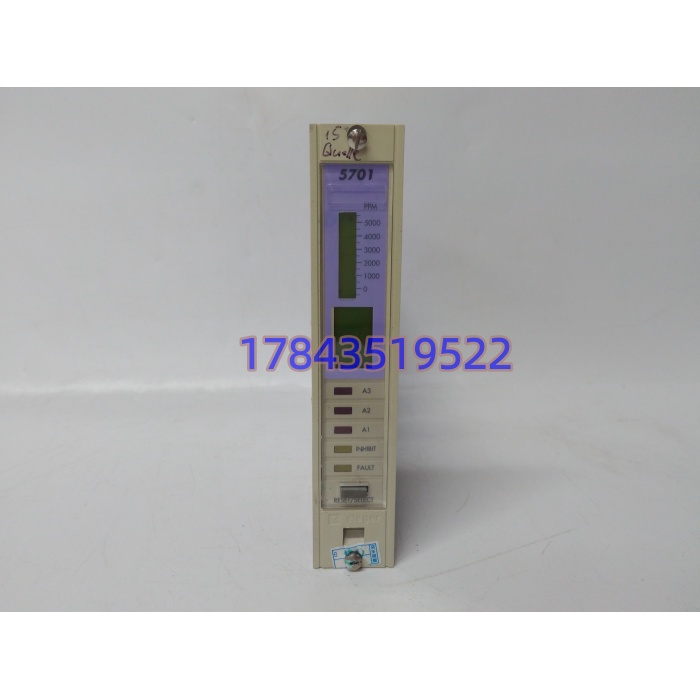

| 显示 | 四位 7 段 LED（过程值/设定值/故障码）+ 25 段条图 |
| 本地操作 | 3 键菜单（标定/报警点/量程/延时） |
| 配置记忆 | 板载 EEPROM，需用 05701-A-0361 工程卡读写 |
| 供电 | 18-32 V DC（典型 24 V DC），典型 3.25 W，最大 <10 W |
| 隔离 | 输入↔继电器↔逻辑 500 V AC 加强绝缘 |
| 安装 | System 57 机架槽位（05701 系列背板，非 TDC 3000 IOP） |
| 尺寸重量 | 170×25×112 mm，约 0.165 kg |
| 工作温度 | -40~+70 ℃（部分资料标 -20~60 ℃，以铭牌为准） |
| 存储温度 | -40~+85 ℃ |
| 湿度 | 5-95 % RH 非冷凝 |
| 认证 | CE / UL / 部分批次 FM（机柜内安装） |
应用场景与行业案例
某海上原油处理平台，夜班中控 CH4 探测点变灰，现场变送器输出 12.8 mA 正常，但 05701-A-0301 ERR 慢闪。仪表工到 F&G 机柜，拔卡闻无焦味，Fluke 115C 测背板 24 V 正常，旧卡 4-20mA 输入端对地阻值飘到 80 kΩ（正常 >1 MΩ）——输入运放输入级漏电。备件柜有同号 New Surplus（2020 年入 Honeywell 原包装，上海保税仓转），断机架对应槽电源（System 57 允许单槽断电换卡，但习惯断整架稳妥）、拔旧卡、新卡插槽、用 05701-A-0361 工程卡从旧卡 EEPROM 读出量程 0-100 %LEL、预报警 20 %、主报警 40 % 写进新卡、上电 LED 回显 12.8 mA 对应 12.8 %LEL，中控点复绿。安全工程师说：”这卡单买五六千，但平台 CH4 误报停井一小时少产两百方油，卡钱不算钱。”
- 海上平台火气系统：CH4/H2S 探测器 4-20mA 进 05701-A-0301，两级报警继电器直跳 ESD 阀，非它不可是因为 System 57 老机架背板协议闭源，现代 FIM 卡插不进。
- 炼化罐区气体监测：苯/硫化氢探头经 4-20mA 拉 800 m 进控制室 System 57 机架，单通道卡坏只换一片不动机架。
- 电厂氢站漏氢检测：氢分析仪 4-20mA 输出接 0301，报警继电器进汽机 ESD，宽温版扛泵房 0-60 ℃。
- 制药洁净区 VOC 监测：单点 VOC 变送器经 0301 显示+报警，不进 DCS 独立成回路，GMP 审计追溯简单。
- 老化工装置改造过渡：新 SIS 没建好前，老 System 57 继续跑，05701-A-0301 补件保生产，等停车大修整体换平台。
采购与技术避坑指南（老采购+老仪表联合口吻）：
- 0301 和 0302 别插反：外观一模一样，丝印差别在 “-A-0301” 和 “-A-0302” 那四位。0301 接 4-20mA 变送器，0302 接催化珠传感器；插反轻则不工作，重则 0302 的激磁电压打进 4-20mA 变送器烧表。换件前手机拍旧卡正面整行。
- 工程卡配置不能省：量程、报警点、零点满度存在 EEPROM，空白卡上电走默认 0-100 %FS、报警 20/40 %，跟你现场 0-50 %LEL 或 0-10 ppm H2S 不对，中控读数错。换前用 05701-A-0361 工程卡导旧卡参数，换后写新卡再上电。
- 背板电源别算错：System 57 机架 24 V DC 是各槽并联，一块 0301 吃 3.25 W，老机架电源（如 24 V/4 A）挂 8 块卡余量留 20 % 重算，别把继电器动作瞬间电流漏算。
- 不是 TDC 3000 卡：店铺标”TDC 3000 UIO 05701-A-0301″是错贴，TDC 3000 的 AI 卡是 514 系或 05704 系，05701 是 System 57 专用，背板机械键位不同插不进 IOP 底板。
- ESD 静电：拔卡必须防静电手环，北方冬季干燥徒手碰背板金手指，静电打穿输入运放，上电 ERR 慢闪查半天。
