描述

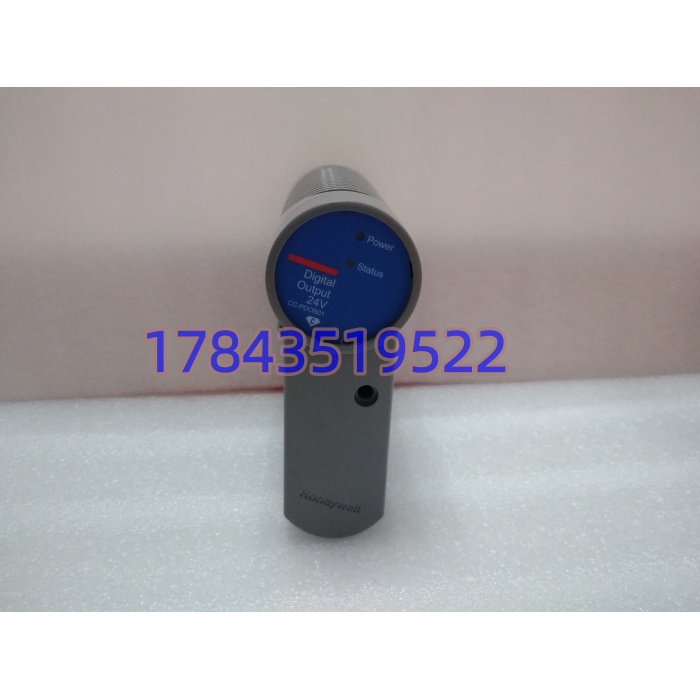

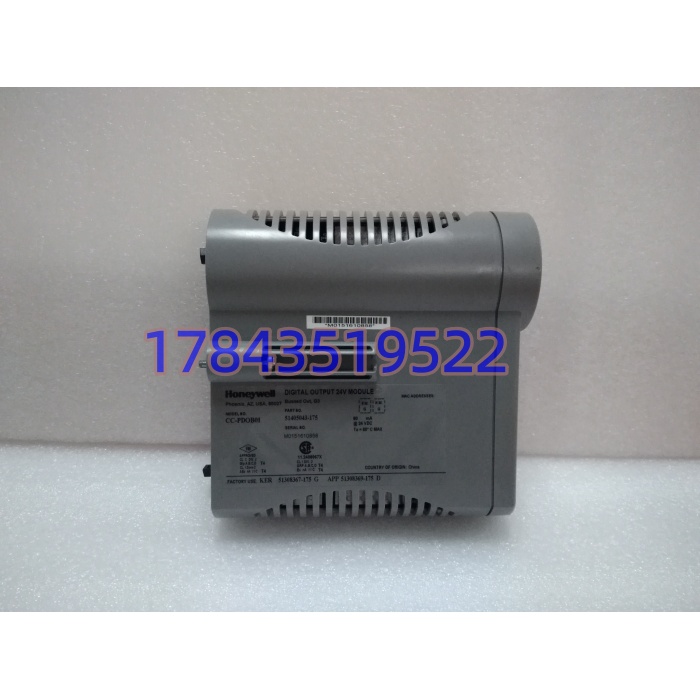

产品详情
· 型号：CC-PDOB01（51405043-175）
· 品牌：Honeywell（霍尼韦尔）
· 系列：Experion PKS Series C I/O（Digital Output, 24 V DC Bussed Sourcing）
规格参数
| 参数项 | 规格值 |
|---|---|
| 输出通道 | 32 路单端源型（Sourcing），4 组×8 通道，组内共正母线 |
| 输出类型 | 固态 MOSFET 无触点，24 V DC 源型（正端由 IOTA 现场电源提供，模块控回路） |
| 负载电压 | 18-30 V DC（标称 24 V DC ±10%） |
| 单通道电流 | 最大 0.5 A 连续 |
| 分组电流 | 8 通道组最大 3 A |
| 模块总电流 | 最大 6 A |
| 关断漏电流 | ≤0.5 µA |
| 开关时间 | 导通/关断各 ≤10 ms |
| 扫描周期 | 50 ms / 模块 |
| 隔离 | 现场侧-背板侧 1500 Vrms 光电隔离；通道间同组共母线不隔离 |
| 保护 | 无熔丝短路锁断（故障消除自动恢复）、组过流、开路检测、背板失电诊断 |
| 故障安全 | Failopt 可组态 Hold Last / De-energize Safe / Forced 0 态 |
| 供电 | 背板 24 V DC（典型功耗约 4.8 W，以 IOTA 与机架 PSU 余量核算） |
| 配套终端 | CC-TDOB01（9″ 非冗余 IOTA）/ CC-TDOB11（12″ 冗余 IOTA） |
| 控制器侧 | C300 经 Series C 非 FTE I/O Link；不兼容 FTE 背板直接混插 CC-TDOB 系 IOTA 脚位不同 |
| 软件边界 | Experion PKS R300 及以上认；IOM Block 选 DO-24V-Bussed |
| 机械 | C 系列导轨锁扣，约 2×12.9×18.6 cm，0.23 kg |
| 环境 | 0~60℃运行（部分资料标 -20~70℃，以原厂手册为准），IP20 柜内 |
| 生命周期 | 随 Series C 演进转入备件链；新项目霍尼韦尔推 CC-PDOX01（16 通道隔离 DO），CC-PDOB01 市面以库存/拆机为主 |
产品介绍
CC-PDOB01 是霍尼韦尔把“32 点 24 V 源型 DO”做成高密度固态卡的那个基准件。它和 CC-PDOD51（继电器输出，扛交流负载但寿命 10^5 次级）分工明确：PDOB01 干高频开关点（指示灯闪烁、小继电器线圈、脉冲顺序、低功率电磁阀），固态无触点寿命 10^8 次级，5-8 年不衰减；继电器款干雨淋阀、MCR 大接触器、120 V AC 声光。和后续 CC-PDOX01 比，PDOB01 是 32 点汇流源型、分组不通道隔离，PDOX01 是 16 点每通道隔离但密度减半——老架补件别拿 PDOX01 硬塞 PDOB01 的槽位，IOTA 脚位和 IOM Block 都对不上。
在现场它解决的是“PKS 老架补 DO 通道”的备件问题。很多 2010-2018 年上的 C300 项目，辅机柜一排 带几百个电磁阀和继电器，BOM 里只写“24V DO 32ch”采购容易发成 PDOD51 继电器款或 PDOX01 隔离款，插上去 OK 灯可能绿但负载类型不匹配（继电器款驱动高频点半年触点粘死）。换件最忌两点：一是 IOTA 配错（非冗余架插 TDOB11 冗余终端多占槽宽，冗余架插 TDOB01 没备件切换）；二是 Failopt 组态没核对，旧卡是 De-energize Safe，新卡默认 Hold Last，停 I/O Link 时阀位反着走。
应用场景与行业案例
我在现场遇到过最误事的就是“BOM 写 24V DO 32ch 发回来 PDOD51 继电器款”：业主压缩风干燥器再生阀每 4 分钟切换一次， 固态扛了七年没事，继电器款换上去十一个月触点粘连，再生塔不泄压，露点飙到 -20℃ 以下把后端仪表冻裂。换回 后正常。
典型场景：
- 炼化装置切断阀联锁：C300 下 6 块 CC- 扫 192 路电磁阀（进料/放空/氮气吹扫），ESD 输出走 Failopt=De-energize，停扫描阀全关防憋压。
- 电厂辅机启停：送引风机挡板电磁阀、给水泵密封水阀，32 点里 24 点用 固态，8 点大接触器走 PDOD51 继电器，混插同架。
- 制药发酵罐声光报警：光字牌 24 V 指示灯闪烁点， 固态开关无弧，比继电器款省维护。
- 备件池管理：老 BOM 写“ 51405043-275”采购发成 175（批次差）或 PDOB11（FTE 背板变种，IOTA 不通用），插上去 I/O Link 不链。
- 改造项目：C300 升 R520 工程站，原 老化整排换同部件号，IOM Block 不动只改模块型号。
真实案例：
前年白露夜，山东某化肥厂合成氨工段开车前联锁测试，发现 CC- 第 3 组（通道 17-24）8 路电磁阀全不动作，C300 里 DO 点显示“Active”但现场 0 V。到现场拆 IOTA TDOB01 量现场 24 V 电源正常，模块该组共正母线端有 24 V，但 8 路输出级 MOSFET 驱动 IC 供电脚虚焊（拆机卡热循环导致），组过流诊断没跳因为不是短路是开路驱动。手头有块拆机同部件号 51405043-175（Series B），确认工程站 R430 认 非 PDOB11，单模块在线热拔旧卡插新卡，I/O Link 重链 30 秒，第 3 组 8 个切断阀联动测试通过。事后记死：CC- 换件前先拍 IOTA 型号（TDOB01 还是 TDOB11）和 PKS R 版本，R300 前老站不认；组态里 Failopt 拍照片留存，新卡默认态未必和旧卡一致。
