描述
关键技术规格
| 参数项目 | 技术参数 |
|---|---|
| 完整物料号 | 51403519‑160，K4LCN‑16 |
| 所属系统 | Honeywell TDC3000 DCS，适配 R500 系统软件版本 |
| 处理器 | Motorola 68040 |
| 内存容量 | 16 MB RAM |
| 总线接口 | LCN 本地控制网络同轴接口 |
| 供电 | 机架背板 5 V DC 供电 |
| 工作温度 | 0 ℃ ~ +60 ℃，无凝露 |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 湿度 | 0‑95% RH，无冷凝 |
| 安装方式 | 机架插槽插装 |
| 防护等级 | IP00，机柜内部使用 |
| 认证 | CE、UL、CSA；参数以原厂手册为准 |
产品深度介绍

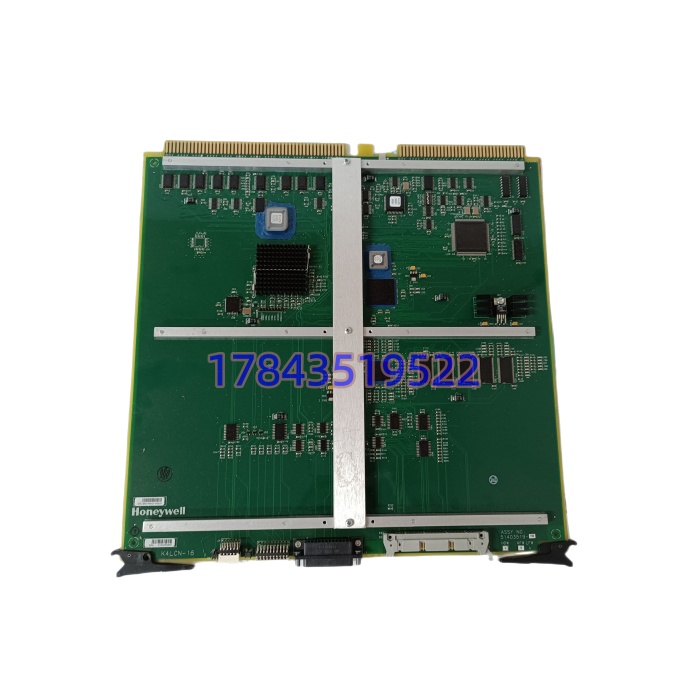

霍尼韦尔 51403519‑160（K4LCN‑16）是 TDC3000 系统 LCN 节点的内存处理器板卡，承担节点运算、组态存储、实时过程数据缓存、报警历史处理工作，通过 LCN 同轴总线和系统内其他节点交互。
这块板卡故障会直接造成对应 LCN 节点离线，操作员站失去该节点下全部测点画面，报警、历史数据全部失效。对于还在服役的 TDC3000 老装置，同型号直接替换，不用大规模修改系统组态，减少停机检修时长。TDC3000 已经停止技术支持，该板卡属于装置关键续命备件。
应用场景与行业案例
老 TDC3000 系统最头疼的就是 LCN 节点莫名掉线。前两年有个炼化厂，夜班时候一台 AM 节点直接离线，操作画面一片空白，现场只能靠就地仪表盯生产。查了一圈同轴电缆、LCN 同轴接头都没问题，最后定位就是 K4LCN‑16 内存处理器硬件损坏。这种老系统没有原厂技术支持，一旦备件断供，就只能倒逼装置整体改造。
典型应用场景：
- 石油化工炼化装置‑TDC3000 控制系统 用于装置 AM、HM 节点，处理工艺回路数据、报警归档，节点故障直接影响操作监控。
- 火电电厂‑老机组 DCS 控制系统 老机组配套 ，负责锅炉、汽机辅机监控，节点失效会丢失大量运行参数。
- 煤化工旧装置‑存量 DCS 维保 装置暂时不具备整体改造条件，依靠库存备件维持现有系统连续运行。
- 造纸、制药老流程工厂‑ 系统维护 系统服役周期长，元器件老化，需要储备核心板卡用于应急抢修。
案例：某炼化厂夜班节点抢修 前年某炼化厂，深夜两点，一套常减压装置 的 HM 节点突然离线，操作员站读不到历史曲线，报警也不刷新。班组排查 LCN 同轴电缆、终端电阻，接头全部处理一遍，故障依旧。 原厂已经不再供货，订货周期遥遥无期。项目手上没有备用板卡。采购紧急调取现货备件，我们完成全套检测后发出。备件到场办理停机检修，更换 K4LCN‑16，重新下装节点组态，节点恢复上线，历史、报警全部恢复正常。 事后该厂把 K4LCN‑16、LCN 同轴相关备件列入常备库存清单。
