产品详情

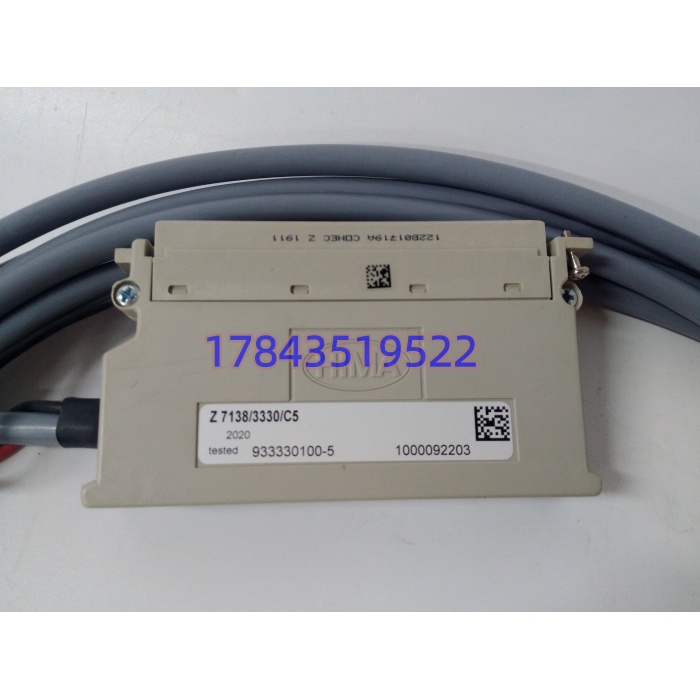

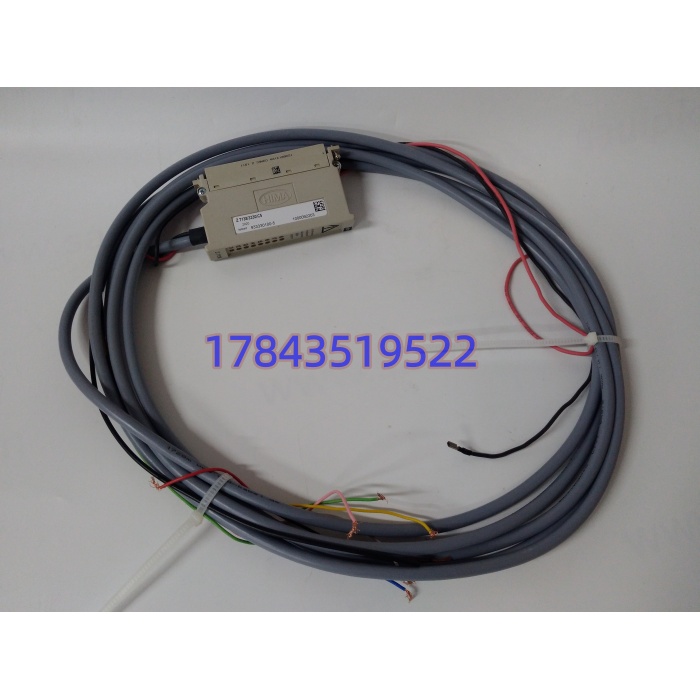

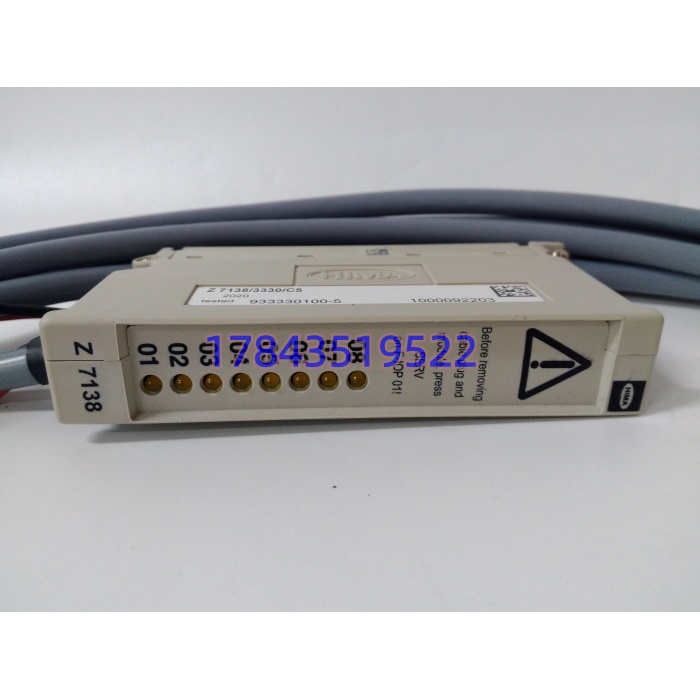

· 型号：Z7138（933330100-5）
· 品牌：HIMA
· 系列：HIMA Z71xx 安全数字输出（同系 Z7123 等输入、Z7138 为输出）
规格参数
| 项目 | 参数 | 备注 |
|---|---|---|
| 模块定位 | 安全相关数字量输出（Fail-Safe DO） | 故障去激励 |
| 通道数 | 8 路独立输出 | 每通道隔离驱动 |
| 输出电压 | 24VDC（负载侧 20.4–31.2VDC） | 模块供电与负载供电可分 |
| 输出电流 | 500mA/通道（阻性/感性） | 内部压降 ≤2V @500mA |
| 短路电流限制 | 0.75–1.5A | 自恢复或锁存视 Rev |
| 漏电流 | ≤350μA 断开态 | — |
| 复位电压 | ≤1.5V 输出残压 | — |
| 欠压脱扣 | ≤16V 负载电源欠压导向安全 | — |
| 自诊断 | 短路/开路/欠压/周期 PTI 测试 | 测试脉冲 ≤200μs |
| 安全等级 | SIL3 (IEC61508) / PL e Cat4 (ISO13849) | TÜV 认证 |
| 背板/机架 | HIMA 安全机架（F8650X 等中央模件管理） | 非 DIN 轨独立 |
| 槽位宽度 | 4 TE（约 20mm） | — |
| 功耗 | 模块自身约 100mA @24V（不含负载） | — |
| 工作温度 | -20℃ ~ +60℃ | 存储 -40~+85℃ |
| 湿度 | 5%–95% 非冷凝 | — |
| 尺寸/重量 | 约 100×80×35mm / 200g（资料值不一） | 以铭牌为准 |
| 认证 | CE / UL / CSA / ATEX 按批次 | 清关核 COC |
产品介绍
Z7138 不是通信卡，不是 CPU，也不是模拟量模块，它是 HIMA 老一代安全 I/O 机架里那块”8 路 24V 失电安全输出”的 DO 卡。中央控制器（F8650X 之类）算完联锁逻辑，通过 I/O 总线把输出命令发给 Z7138，板子每通道独立驱动电磁阀、继电器、接触器，同时周期性做通道自测（短路/开路/黏连），一旦检测到故障或负载电源掉到 16V 以下，输出立即去激励——阀回到弹簧回座位、电机回路断开，这就是 SIL3 域里”故障安全”的落地方式。
和用普通 24V DO 卡（如 S800 DI810 之类）比，差异在”测试脉冲和诊断覆盖率”：普通 DO 坏了可能黏在通态，安全系统不知道；Z7138 每通道有源自诊断，PTI（Periodic Test Interval）内必测一次，诊断覆盖率满足 SIL3 的 DC 要求。和同门 Z7123（DI）比它纯输出不采集；和 HIMax 新平台的 X-O 模块比，Z7138 是上一代 4TE 窄体架构，脚位不互通。电商页把它写成”带双以太网口 Profinet 通信””4-20mA 模拟输出””AC800M 配套”全是张冠李戴—— 本身无网口、无模拟输出、不进 ABB 机架。
应用场景与行业案例
我在某 LNG 接收站 ESD 改造碰过：原 SIS 用 HIMA F8650X 加 带 8 台进料阀电磁阀。夜班一台阀”命令关但实际开”，SOE 显示 DO 命令已发。查下来是 第 3 通道输出 MOSFET 击穿黏通，但板载自诊断在下一个 200ms 测试周期抓到”断开态残压异常”，系统报”Channel 3 粘滞”并切到备用 SIS 控制器，没酿成泄漏。换一块 备件，F8650X 下装原 I/O 组态，15 分钟恢复。
典型场景：
- 油气 ESD/F&G： 驱电磁阀、声光报警器、切断阀回讯旁路，SIL3 证书覆盖到端子排。
- 化工反应器联锁：紧急冷却水电磁阀、进料切断阀由 带，电源掉电自动去激励。
- 电厂汽机 ETS：停机电磁阀（AST）由安全 DO 驱动， 故障导向安全比普通继电器柜靠谱。
- 造纸/冶金安全链：急停继电器线圈、安全门闭锁由 供 24V，断线诊断直接进 SOE。
- 老 HIMA SIS 保运：F8650X 机架 I/O 满槽， 是标准 DO 备件，断货时停机等 12 周起。
真实案例：2019 年某炼化常减压装置，SIS 机柜 前面板 ERR LED 闪红，系统诊断”Load Supply Undervoltage Ch5″。到现场测负载电源 24V 正常，但 第 5 通道后端熔断器端子松动，接触电阻 1.2Ω 导致带载压降到 15.8V 触发欠压脱扣。紧端子恢复，但熔断器座已热变形。库存换 新件+换熔断器座，F8650X 里 I/O 配置不变（存控制器不存 DO 卡）。仪表班长说：”安全 DO 卡坏得隐蔽，电压没到零、通信没断，就是负载侧微压降—— 好处是自己测出来报，不会闷声黏通。”
