描述
产品详情

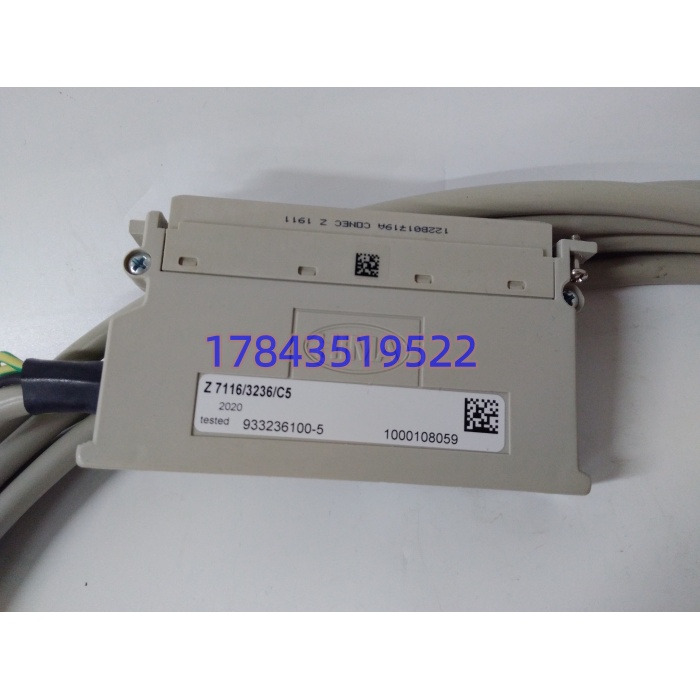

· 型号：Z7116（933236100 / 933236100-5）
· 品牌：HIMA
· 系列：HIMatrix 安全 I/O
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 通道数 | 16 路数字量输入 | 每通道独立光耦隔离 |
| 输入类型 | 干接点（无源）或湿接点（24VDC 有源） | 软件可配润湿电流 |
| 逻辑电平 | OFF 0–5V，ON 15–30V（24VDC 标称） | 不确定区 5–15V 抑制 |
| 输入电流 | 典型 2–5mA @24V | 干接点需外部润湿或模块内部源 |
| 滤波/防抖 | 硬件滤波 + 软件可配 0.1–32ms | 消触点抖动 |
| 隔离 | 通道-背板 1500Vrms 光耦，通道间隔离 | 安全栅级 |
| 安全等级 | TÜV SIL3（IEC 61508）、PLE（ISO13849）、AK6 | 故障安全导向安全态 |
| 背板接口 | HIMatrix 专用背板总线 | 插 HIMatrix 机架，非 ABB P13 背板 |
| 供电 | 背板 24VDC（18–30V），典型 <5W | 无 220VAC 输入 |

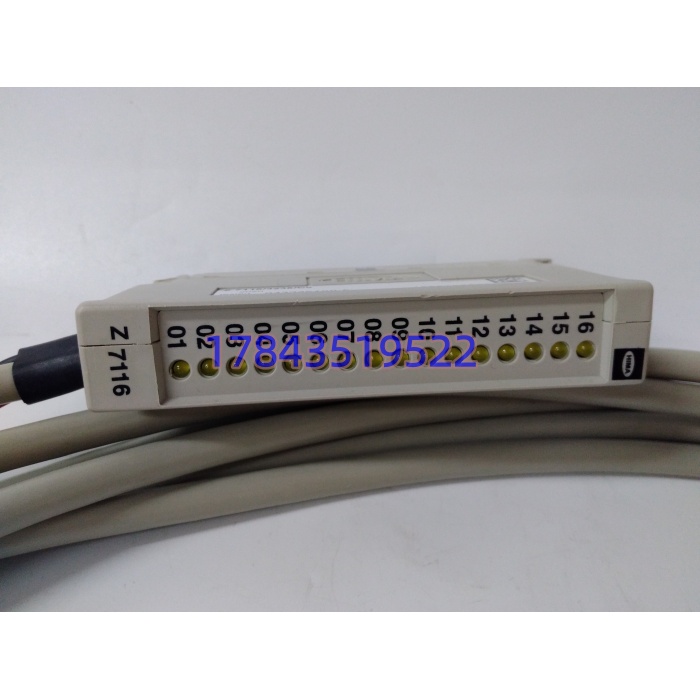

| 诊断 | 开路检测（湿接点）、短路检测、通道比较、模块健康 LED | 前面板 16×黄 + PWR/FAULT |
| 热插拔 | 支持在线换（冗余配置下） | 单配带电拔=该 16 点安全输入丢失，ESD 降级 |
| 工作温度 | 0~+60℃ | 存储 -40~+85℃ |
| 尺寸/重量 | 约 84×77×52mm / 0.5kg | 35mm DIN 导轨或机架 |
| 生命周期 | HIMatrix 平台原厂在产支持，老子版走备件 | 走 HIMA 授权库存 |
| 易混型号 | HIMA Z7116 也作 F3221/F3236 前端 LED 电缆插头（同名异物）、ABB 70EB01B-E（P13 的 DI，非 Z7116）、ABB Z7116 查无此号 | 渠道页常把三者混写 |
产品介绍
HIMA Z7116 在 SIS 机柜里干的是”安全眼睛”的活：现场急停按钮、ESD 阀全关限位、火焰探测器继电器输出、气体探测器报警接点进 Z7116 的 16 个光耦通道，模块把状态经 HIMatrix 背板送给安全 CPU（如 HIMax CCPU），CPU 跑 ELOP II 编译的 SIL3 程序判定是否触发停车。它不跑过程 PID、不驱继电器、不采 4–20mA，就是安全链最前端的”开关量可信采集”——且带开路/短路自诊断，断线不会被当成”安全态”。
坦白讲，这型号渠道页是”ABB/HIMA 混血重灾区”：搜 933236100 跳出来的前几条全是”HIMA 933236100-5 Power Module 220VAC 50kHz”（himagk、xyddcsstore、abbcontroller 三家如出一辙，把电源模块参数硬安上，纯 SEO 蹭流量，见 ），另有把它写成”TMR 三重 CPU 1.2GHz”（testmart 把 HIMax CPU 错贴，）、”16DI SIL3 电缆插头”（szcxzzlh 把 F3221 前端插头当模块本体，）。。所以采购认准”HIMA + 933236100 + HIMatrix 16DI SIL3″三位一体，只写 933236100 五个+九位可能被发 HIMA 电源模块（错）或 ABB 查无此号（退单）。
应用场景与行业案例
我在炼厂遇到过最典型的”标号混发”事故：仪表工程师按” 933236100 ABB DCS 备件”下单，供应商发来一块 HIMA 933236100-5 标 220VAC 50kHz 的”电源模块”，插进 Procontrol P13 机架根本对不上背板，退换两周产线挺着。最后按 HIMatrix 安全 DI 重新开单（ 16DI 24VDC）才拿到对的货——但那是替 ESD 独立回路用的，不是 P13 过程 DI。这类”ABB 单号里混 HIMA 件”的坑，采购单不写清品牌必踩。
- 海上平台 ESD：HIMatrix 机架 采 16 个紧急切断阀全关限位+平台 ESD 按钮，SIL3 逻辑判越限停泵。
- 加热炉 BMS： 收火焰探测器继电器输出+燃气压力开关，与 F3236 DO 模块配合过 API 556。
- 电厂 F&G：气体探测器报警接点+手报进 ，声光报警器由安全 DO 驱，SOE 1ms 分辨率。
- 隧道 FAS：烟温感继电器输出经 进 HIMax，排烟阀控制独立安全链。
- 冶金高炉 TRT： 采透平入口快切阀限位+轴振停机接点，与 DCS 过程量隔离。
前年去渤海湾平台，夜班 HIMatrix Node 2 通道 7 报”Open Line”，急停按钮没按但诊断说断线。老师傅第一反应换 ，我让先量现场端：万用表测通道 7 干接点，发现是急停按钮盒里一个接线端子氧化虚断， 开路诊断如实报——模块没坏。清端子、紧螺丝、 不用换，自检 PASS。老师傅说：安全 DI 模块最值钱就是”断线自己会说”，但采购别把 写成 ABB 件，上次库房按 ABB 单找货找了十天。
