描述
产品详情

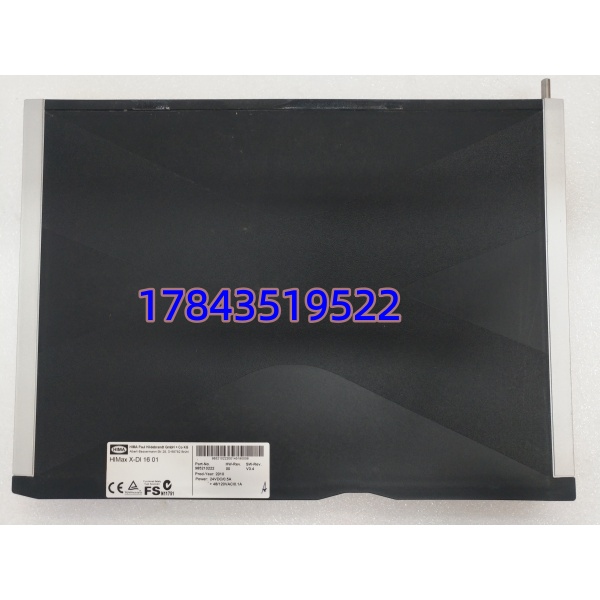

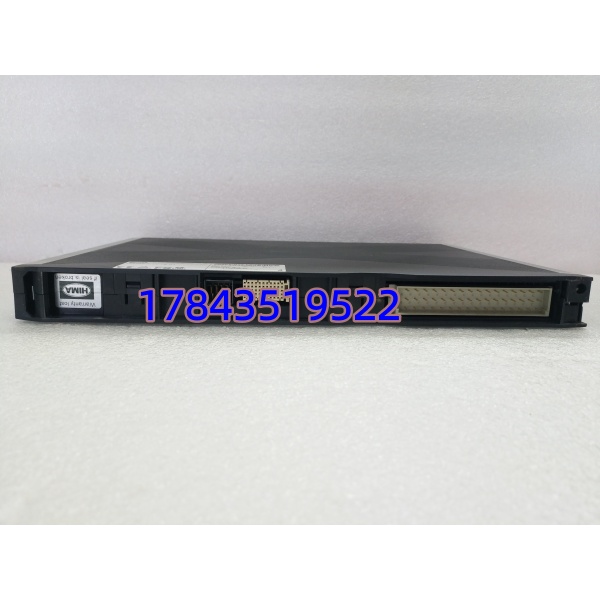

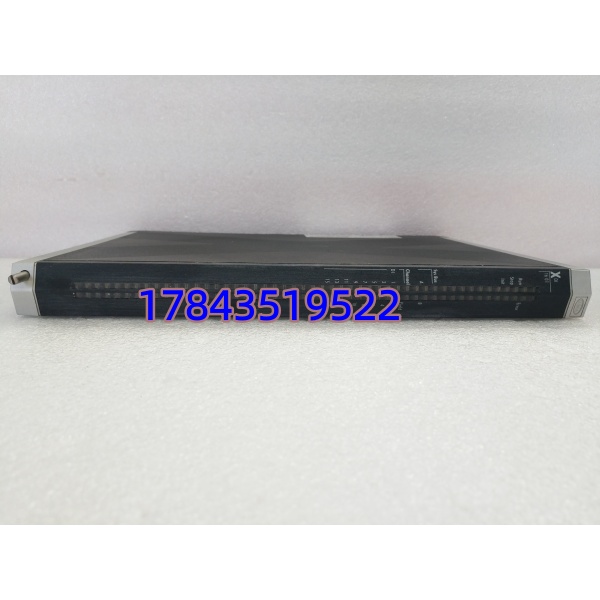

· 型号：X-DI1601（985210222）
· 品牌：HIMA（希马，德国）
· 系列：HIMatrix X 系列 / HIMax 安全控制系统
规格参数
- 产品类型：16 通道安全型数字量输入模块（Safety DI Module）
- 完整型号：X-DI1601，订货号 985210222
- 输入通道数：16 路，独立配置
- 输入信号类型：
- 干接点（无源触点，模块内部提供检测电压）
- 湿接点（有源 24V DC，19–30V 宽幅适配）
- 额定输入电压：24 V DC（允许范围 19–30 V DC）
- 每通道输入电流：≤ 4 mA（典型 5 mA）
- 响应时间：< 1 ms（信号变化到状态更新，典型值）
- 隔离方式：通道间隔离 + 通道与背板间光耦隔离，隔离电压 ≥ 2500 V AC
- 诊断功能：
- 每通道独立开路检测（Wire Break / Open Circuit）
- 短路检测（Short Circuit / Cross Circuit）
- 极性反接检测
- 通道自检与抖动滤波
- 冗余支持：支持 1oo2（二选一）、2oo3（三选二）等安全冗余配置
- 故障安全设计：负逻辑默认安全态（信号丢失 → 输出安全值 0），硬件看门狗定时器
- 通信接口：通过 HIMA 专用背板总线与 F35/F8625 等安全控制器通信；可选 PROFIBUS DP / PROFINET / Ethernet/IP / Modbus TCP 现场总线卡
- LED 指示：每通道独立状态 LED（绿=正常/闭合，红=故障/断开），模块状态 LED（Power / Run / Fault / Comm）
- 供电：由 HIMatrix/HIMax 机架背板供给 24V DC，典型功耗 ≤ 2W（部分资料标 8W 满载）
- 安装方式：插槽式安装于 HIMatrix/HIMax 系统机架，带锁定机构；支持 DIN 导轨（部分版本）
- 热插拔：支持（系统冗余配置下可在线更换）
- 尺寸：约 115 × 45 × 23 mm（典型版本，部分版本 148×92×65 mm）
- 重量：约 0.2–0.5 kg（依版本）
- 工作温度：-25°C 至 +70°C（部分资料标 -40°C 启动）
- 存储温度：-40°C 至 +85°C
- 相对湿度：5%–95% RH（非冷凝）
- 防护等级：IP20（机柜内安装），部分版本 IP67 全密封
- 安全完整性等级：SIL3（符合 IEC 61508 / IEC 61511），部分配置可支持 SIL4
- 性能等级：PL e（符合 EN ISO 13849-1）
- 故障安全等级：Category 4（符合 EN 954-1）
- 认证：TÜV SÜD 认证、IEC 61508、IEC 61511、IEC 62601、CE、UL、ATEX（部分版本 Ex ia IIC T4 Ga）
- 供货状态：原厂已停产（Last Time Buy 已截止），市场以全新库存（NOS）和拆机测试良品流通
产品介绍
X-DI1601 985210222 是 HIMA HIMatrix X 系列的安全型 16 路数字量输入模块，专门给 SIS（安全仪表系统）采集现场开关信号——急停按钮、限位开关、压力开关、火焰探测器、气体探测器、ESD 电磁阀反馈触点等。它的核心设计理念是“故障安全”（Fail-Safe）：任何通道开路、短路、传感器故障，模块都会向安全控制器报告，系统自动进入安全状态（去激励/停机），绝不隐瞒故障。TÜV SIL3 认证意味着它可以用在最高风险等级的安全回路里。
坦白讲，HIMA 的安全模块最大的价值不是”采集信号”，是诊断覆盖率（DC）极高——普通 DI 模块能告诉你”信号是 0 还是 1″，X-DI1601 还能告诉你”这根线断了没有、短路了没有、传感器电源有没有反接”。这玩意儿在 SIS 回路里通常配成 1oo2 或 2oo3 冗余，单一通道故障不会触发误动作，但系统会报警让你赶紧换。有一点要注意：订货号 985210222 是精确标识，市场上存在不同硬件版本的 X-DI1601（不同 98521xxxx 后缀），混插可能导致背板识别异常，替换时尽量找同订货号版本。
应用场景与行业案例
我在现场见过最惊险的一次：海上平台 ESD 系统（紧急停车）测试时发现某气体探测器输入在 HIMax 系统里显示”Active”但实际探头已断线——X-DI1601 报”Open Circuit”及时捕获了故障，避免了”假安全”状态。从那以后我逢人就说：安全回路的 DI 模块必须带线断检测，不带的就是定时炸弹。
典型场景：
- 石油化工紧急停车系统（ESD）——X- 采集紧急停车按钮、压力超高/低限开关、温度越限触点，1oo2 冗余配置确保 SIL3 等级，单一故障不误动
- 火气监测系统（F&G）——接入火焰探测器、气体探测器（H2S/CH4/CO）、手动报警站，短路/开路诊断确保探测器故障不漏报
- 燃烧器管理系统（BMS）——采集火焰监测器、燃气压力开关、风门限位开关，参与燃烧器安全启停逻辑
- 制药/化工批次反应釜安全联锁——温度/压力/液位超限开关接入，2oo3 投票冗余防止单点误触发停机
真实案例：
北方某 120 万吨/年乙烯装置，大修期间做 SIS 回路 LPD（Loop Partial Stroke Test）时发现 #3 反应器超压开关在 HIMax 系统里状态异常——X- 对应通道报”Short Circuit to Ground”。查现场发现压力开关接线盒进水导致信号线对地短路，开关本身机械触点正常。因为 X- 的诊断功能及时捕获了故障，避免了”压力超高但系统认为正常”的致命盲区。仪表主管后来说：”普通 DI 卡这块短路就读成 1，系统照样跑——HIMA 这诊断多花不了几个钱，但关键时候是真救命。”
