描述
产品详情
· 型号：F8652E（订货号 984865264）
· 品牌：HIMA（德国黑马）
· 系列：HIQuad H41q / H51q — Central Processing Module（F 系列）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | Central Module / Safety CPU for H41q, H51q PES |
| 原厂订货号 | 984865264（F8652E） |

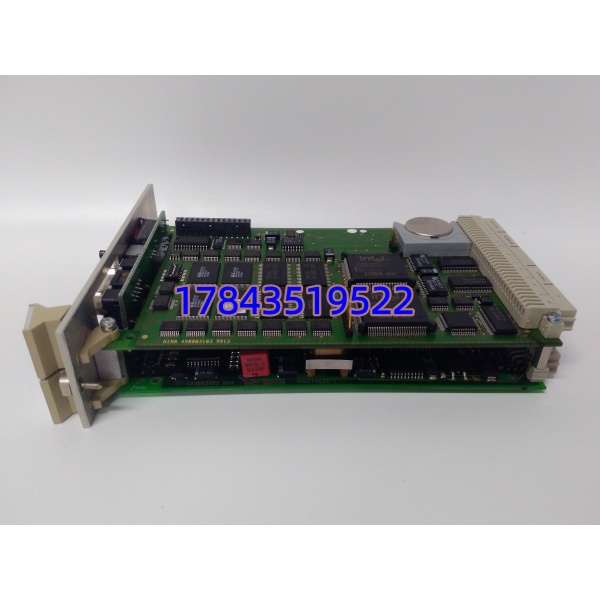

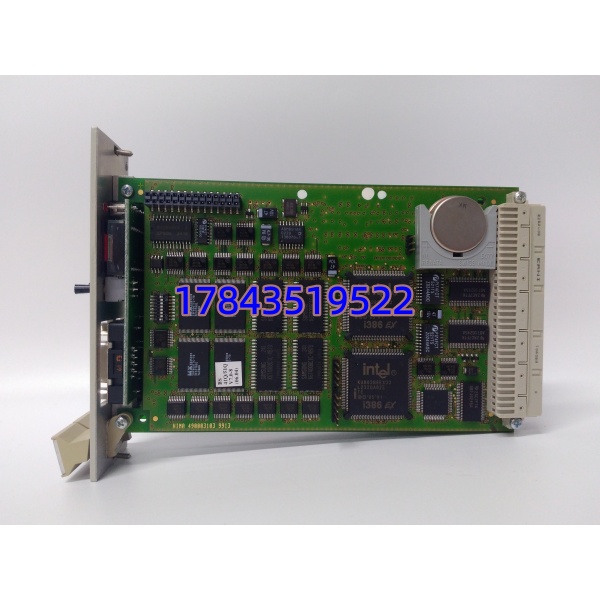

| 处理器架构 | 双 32-bit Intel 386EX，时钟同步并行运行，硬件比较器（1oo2D 诊断架构） |
| CPU 主频 | 25 MHz |
| 操作系统存储 | 1 MB Flash-EPROM（每 CPU 独立） |
| 用户程序存储 | 512 KB Flash-EPROM |
| 数据 / 标志存储 | 256 KB SRAM（带电池备份，典型 CR2477N，HIMA P/N 440000018） |
| 安全等级 | SIL 3（IEC 61508 Ed.2），PL e（ISO 13849-1），TÜV certified |
| 串行接口 | 2 × RS-485 电气隔离（用于调试、背板 I/O 总线扩展、Modbus RTU） |

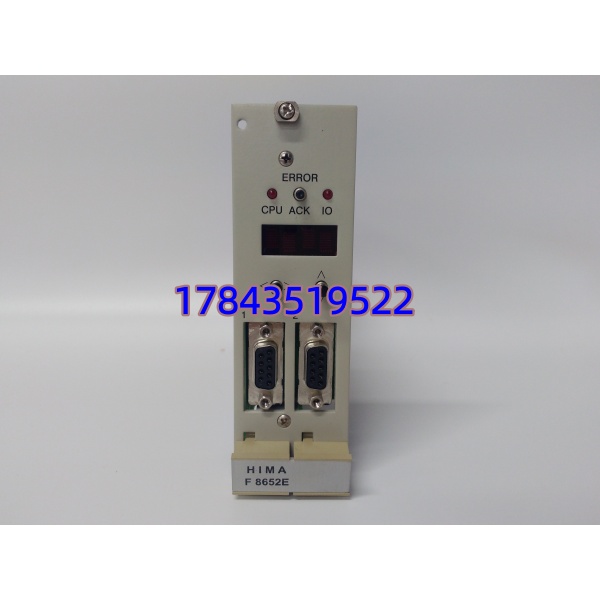

| 诊断显示 | 前面板 4 位字母数字 LCD + PWR/RUN/ERR LED + ACK 按钮 + DIP 开关 S1 |
| 看dog 安全输出 | 独立硬件看门狗，24V DC 安全输出 max 500mA（fail-safe 触发） |
| 背板供电 | 5 V DC via F8600 机架背板（典型 2A），外围 I/O 由独立电源模块如 F7533/F7130A 供 24V |
| 插槽占用 | 标准 8 TE（8 SU），插入 F8600 系列机架 |
| 工作温度 | 0 … +60℃（运行时，部分文档标 -20~+70℃ 依版本），存储 -40~+85℃ |
| 认证 | CE、TÜV SIL 3、cULus、ATEX/IECEx（以实物标签为准） |
| 编程/组态软件 | ELOP II Factory / SILworX（依 OS 版本，建议确认兼容性） |
产品介绍
炼化装置 ESD 改造或 SIS 定期大修时最头疼的事：原 H41q 机架里的 F8652 老死机报 BAT/CPU ERR，备件停产搜到 F8652E 和 F8652X 不知选哪个。F8652E 是 HIMA HIQuad 平台的经典中央处理模块，内置双 386EX 同步运算加交叉诊断，单通道故障自动导向安全态（fail-safe），满足 IEC 61508SIL 3 对 SIF 回路的硬件故障裕度要求——这是普通 PLC CPU 做不到的硬指标。
它的商业价值在于：对仍运行 H41q/H51q 的老装置（国内大量千万吨炼油、LNG 接收站）， 是目前最稳妥的在位替换件，比 F8652X 对老 OS 版本兼容性稍宽，价格通常持平或略低。模块支持热插拔更换（系统需冗余配置或允许短暂停机），前面板 LCD 直接读错误代码省去带笔记本去柜前排查。短板也直说：不支持原生以太网口（需配 F8627X/F8628X 扩展通信模块连 DCS/SCADA），且属 HIMA 上一代架构，新项目应优先考虑 HIMax 平台而非继续扩充 F 系列。
替换与升级建议
✅ 直接替换
- F8652 / F8652A → ：PIN 对 PIN 插入原机架槽位，ELOP II 工程不需重编逻辑，仅需用同版本 OS 引导新卡并下载原项目（含用户程序+配置）。建议核对机架 OS 版本， 向下兼容老 OS，停机更换约 20–30 分钟含程序装载。电池（CR2477N）建议同步换新。
- ←→ （同型号新件/NOS）：100% 直接替换，SILworX/ELOP II 下载备份工程即可。
⚠️ 软件兼容（需确认 OS / 小工作量）
- → F8652X（984865265）：F8652X 是功能近似的新代中央模块，多数 H41q/H51q 机架可互换，但要求背板 OS ≥ BS41q/51q V7.0-8（05.31），低于此需先升 OS（需授权及停机），且 F8652X 某些早期工程如用了 特有诊断特征要注意。反过来 → 通常无障碍。改动成本主要是 OS 校验与重新下载，约 30–60 分钟。
❌ 硬件不兼容
- HIMatrix F 系列 CPU（ 属 HIQuad H4x/H5x 机架，不插 HIMatrix DIN 轨模块底座）、HIMax CPU 模块：物理插槽、背板引脚、系统架构完全不同，不可互插。
- 普通 PLC CPU（S7-400H、Quantum 140CPU etc.）：无任何替代关系。
若无全新 （HIMA 部分区域 F 系列进入有限供应），欧州市场有 HIMA 认证翻新品（带测试证书），采购须要求附 SIL 适用性声明及原厂级老化测试报告，并经业主 SRS 评审同意方可用于 SIL 回路。
