产品详情

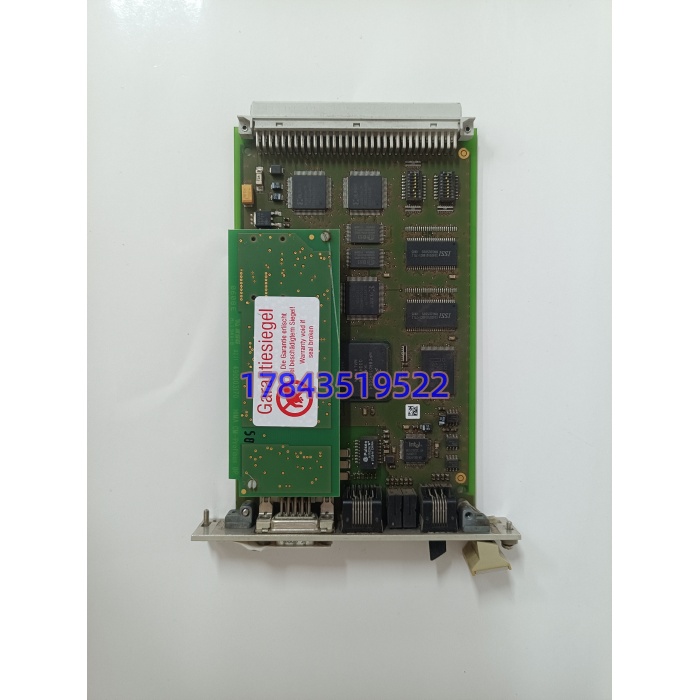

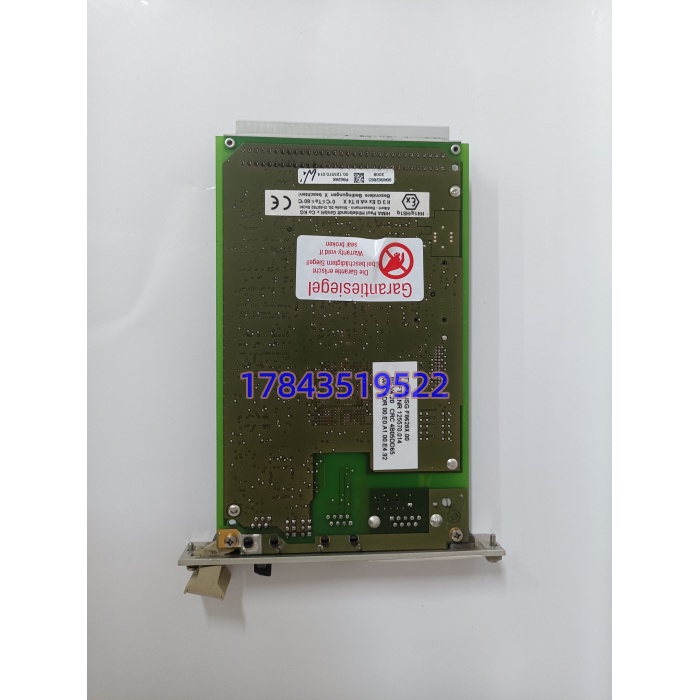

· 型号：F8628X（HIMA安全通信模块，物料号984862865，X=硬件/固件步进，早期也见F8628无X尾标）
· 品牌：HIMA（希马，德国，功能安全SIL 3/4专精）
· 系列：HIMax高可用安全PLC机架，及F3系列紧凑安全系统，F8628X插在专用通信槽（非CPU/I/O槽）
规格参数
· 产品全称：HIMA F8628X 安全通信模块（Communication Module for HIMax/F3），物料号984862865
· 模块定位：插在HIMax机架左侧通信槽（通常Slot C1/C2）或F3机架专用通信扩展槽，不是通用PLC通信卡；物理标准F3尺寸约120×80×75 mm（半高依代次），支持热插拔仅在冗余CPU配置下安全（单CPU拔通信卡ESD/DCS断链但安全逻辑继续跑）
· 通信接口：前面板2×RJ45以太网10/100 Mb（冗余S2上联HMI/ESD/DCS，支持PROFINET S2冗余或HIMA Safety Ethernet），1×RS-232/RS-485串口（Modbus RTU/ELOP II老协议），后面板背板总线连安全CPU（ELOP II专有帧）
· 协议支持：HIMA ELOP/ELOP II（原生安全帧<4 ms确定性），Modbus TCP Server/Client，PROFINET S2冗余（严格来说PROFINET只在固件v1.5以上支持，老v1.2只以太网Modbus/ELOP II，请以原厂手册为准），Safety Ethernet上联HIMax对间同步
· 安全认证：IEC 61508SIL 3，IEC 61511SIL 3过程安全，TÜV AK7，EN ISO 13849PL e，根据官方Datasheet；模块本身不参与安全逻辑投票但断链会影响ESD看安全状态，属SIL 3系统外围认证
· 冗余与切换：支持双以太网S2冗余（主/备或Active-Active），HIMax机架CPU冗余对时通信模块从主CPU下装参数，拔通信卡不断安全逻辑但ESD/DCS失联（报警“Comm Loss”但安全CPU继续跑跳闸硬线）
· 供电与功耗：机架背板24 VDC（±10%，18–30 VDC），典型功耗约6 W；系统侧与现场侧隔离≥1500 VAC（以太网口变压器隔离），不需要风扇–25至+70℃宽温
· 面板指示：前面板Link/Act绿（以太网活动），Run绿（模块同步OK），Err红（配置/协议错），Comm黄（串口活动），Status双色LED，就地看ESD/DCS链状态不用开软件
· 配置与软件：用ELOP II Engineering Tool配置IP/子网/Modbus寄存器映射/PROFINET GSDML，换板必须Reload从CPU备份或自动同步（冗余CPU对时备卡从主下装），插新卡空Flash默认Err红直到下装
· 物理安装：HIMax机架左侧通信槽（C1/C2），F3机架通信扩展槽，导轨固定，尺寸依代次半高120 mm高×80 mm宽×75 mm深，重≈0.25–0.35 kg，IP20机架内，ESD敏感（以太网口静电击穿常见）
· 环境规格：工作–25至+70℃（工业宽温，海上平台/炼化户外柜），存储–40至+85℃，湿度5–95%无凝露，EMC IEC 61000-6-2/4，防爆区适用FM/CSA/ATEX Zone 2，CE/TÜV
· 生命周期状态：原厂进入成熟→逐步EOL（HIMax仍活但F8628X老尾标Last-time-buy约2021–2023关窗，新代F8628X2或F8650X替），全新原装渠道基本断，市面NSP（New Surplus拆包未用，带HIMA Germany标但无原厂质保）和拆机翻新为主，现货24–72 h二手商，原厂交期无
产品介绍
从E维护者视角切入：现场管过HIMax做ESD汽机保护的人知道，F8628X不是你在S7柜里拨的CP343——它是SIL 3安全PLC“对外电话线”。某个炼化项目里碰过，HIMax机架以太网变压器静电击穿（维护徒手拔网线没戴腕带），ESD/DCS报“HIMA Comm Loss”，但安全CPU继续跑径向振动Danger硬线跳汽机（API 670硬线独立通信），只是运行硬旁路两班等拆机件——IEC 61508要求安全逻辑不依赖通信，但失联后操作员看不见安全状态=HAZOP记“盲飞风险”。它干的事专：双RJ45转Modbus TCP/PROFINET S2上联DeltaV/800xA，ELOP II背板连CPU做<4 ms确定性帧，通用以太网卡插不进HIMax通信槽（背板ELOP II私有+机械锁），ABC分类进A类：原厂Last-time-buy关了全新断，NSP和拆机件是主流，TCO最大坑是“插新卡空Flash Err红不Reload下装”——现场实测发现热插拔后ESD/DCS仍Comm Loss，因新卡无IP/Modbus映射，安全逻辑跑但盲飞两班比跳机阴险（事故分析缺实时值）。
站在供应链价值看，HIMA把 984862865打成熟→EOL，全新原装绝迹，NSP封ESD柜做战略囤货：建议按“每HIMax机架（通常通信槽C1/C2配1–2块）留1件冷备Buffer stock覆盖全架通信，或按控制室共备2件NSP”，拆机件放超2年以太网变压器受潮（Link绿但包大帧丢引Comm Loss间歇），出库前上机架空通信槽插电看Err红→Reload ELOP II下装IP/Modbus看Run绿+Link闪+DeltaV Ping通，别光看LED就入库——现场实测发现老卡变压器微漏后Link绿但PROFINET S2冗余抖引ESD报警闪，连续装置盲飞两班。ROI是拿一件NSP换十年不Comm Loss盲飞，远比两班手动降负荷便宜。
应用场景与库存策略
炼化ESD里HIMax 以太网变压器击穿，ESD/DCS Comm Loss但安全硬线跳机，操作员盲飞两班——原厂EOL后交期变“停产找第三方”，采购空窗期把非计划停机KPI炸穿，而通信槽是私有ELOP II背板+机械锁，通用CP343插不进，缺这块=安全PLC对外电话断（HAZOP记盲飞风险）。
典型场景与备货建议：
· 炼化/电厂ESD（HIMax机架 984862865做汽机/反应器安全通信上联DeltaV/800xA，Slot C1/C2）→ 非它不可（ELOP II背板+PROFINET S2冗余+通信槽私有），建议每机架现场留1件冷备（Buffer stock=1覆盖全架通信，通常1–2槽备1件冷备），ABC分类A类，贴“984862865 X尾标 配ELOP II vX.X固件”防拿成老F8628无X尾标PROFINET不支持。
· 海上平台压缩机ESD（盐雾+晃电，HIMax 双以太网S2冗余）→ 非通信卡莫替（–25至+70℃宽温+ATEX Zone 2），建议平台留拆机件热插拔轮换（冗余CPU配置可拔Fault卡）+岸基保险库封1件NSP冷备，每月上电空槽插看Err红→Reload下装Run绿+Link闪Ping DCS，出库前测以太网变压器阻抗>1 kΩ（防潮漏）。
· LNG接收站ESD（SIL 3硬独立，上联Tricon/3500 TSI）→ 建议Last-time-buy扫货时按机架数×1囤NSP封干燥柜<40℃/<60%RH贴“EOL 984862865 只HIMax/F3通信槽 不混F8650X CPU”），单机架改冗余通信双卡+各留1冷备，每次年检上电空槽Reload测Run+Ping。
· 化工反应装置HIMax过渡（升新F8650X但保老 2–3年）→ 供应商代管1件NSP热备，现场留拆机件热插拔，插前戴防静电手带（以太网口敏感），插完必须ELOP II Reload IP/Modbus看Run绿+ESD/DCS Ping通（不是只看Err红灭=空Flash需下装）。
真实案例：华东某800万吨炼化，夜班反应器ESD报“HIMA Comm Loss”，维护热插拔换闲鱼“全新原装 984862865”，插上Err红Run不亮——空Flash无IP/Modbus映射，ESD/DCS继续盲飞两班等工程师站Reload ELOP II下装（原配置冗余CPU但通信卡单槽没备件赌运气）。原厂NSP在上海代理有1件冷备但没签代管也没现场Buffer stock。反思下来：HIMax通信是A类私有备件，每机架留1冷备+控制室共备2件NSP，Last-time-buy多囤两件封ESD柜贴“换卡必须ELOP II Reload IP/Modbus看Run绿+ESD/DCS Ping通，空Flash默认Err红”，停机救火时多花五千备件费远好两班盲飞（HAZOP记手动运行风险），热插拔Err红≠Run绿（插新卡空Flash需下装），插Fault卡可在冗余CPU拔（安全逻辑继续硬线跳），插完必须ELOP II Reload看Run绿+Link闪Ping DCS，并以原厂手册确认该槽是通信C1/C2（插CPU/I/O槽报HW Mismatch，单通信卡拔了ESD/DCS断但安全硬线继续跑需先打旁路防盲飞）。
