产品详情
· 型号：F8627X
· 品牌：HIMA（Paul Hildebrandt GmbH）
· 系列：HIMax / HIQuad X / F8系列
规格参数
- 产品类型：以太网通信模块（通信处理器）
- 适用系统：HIMA HIMax、HIQuad X、H41q/H51q安全系统
- 通信接口：2×RJ45 10/100BASE-TX（自动协商MDI/MDIX）
- 支持协议：SafeEthernet（HIMA安全以太网）、Modbus TCP（Server/Client）、OPC UA/DA、ELOP II TCP编程下载、SNMP、SNTP
- 供电方式：24V DC通过机架背板供电，无需外部电源
- 功耗：约4-6W
- 安全等级：SIL 3 (IEC 61508) / PL e Cat.4 (ISO 13849)
- 工作温度：0 ~ +60°C（运行）；-40 ~ +85°C（存储）
- 安装方式：HIMA系统机架通信槽位安装（不占用I/O槽位）
- 配置软件：HIMA SILworX（V5.x及以上版本推荐）
- 诊断功能：多LED状态指示（Run/Err/Link/Act），SILworX在线诊断，Watchdog自监测
产品介绍

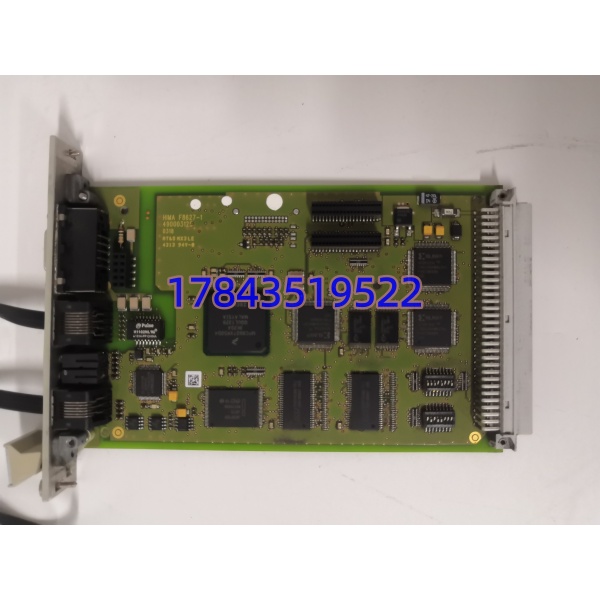

F8627X是HIMA公司为HIMax、HIQuad X等安全控制系统设计的以太网通信模块。它的核心任务是给HIMA安全CPU（如F8650X、F8652X）提供以太网接入能力，让安全控制器能把数据通过Modbus TCP、OPC UA等协议传给上层的DCS或监控系统。说白了，它就是SIS（安全仪表系统）和DCS之间的“数据桥”。

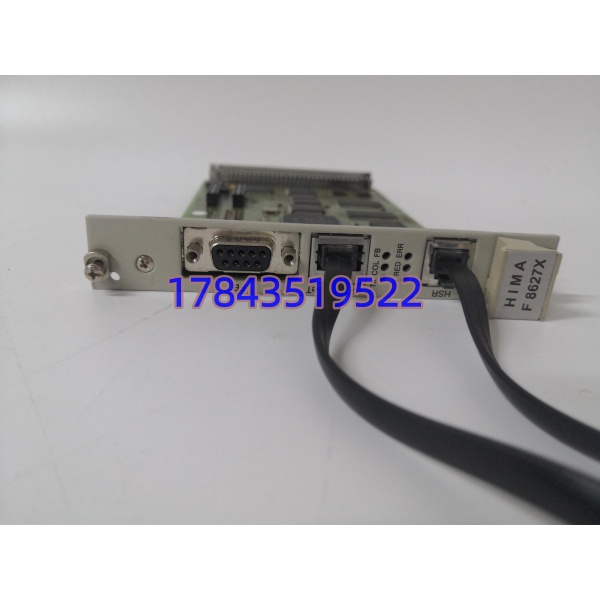

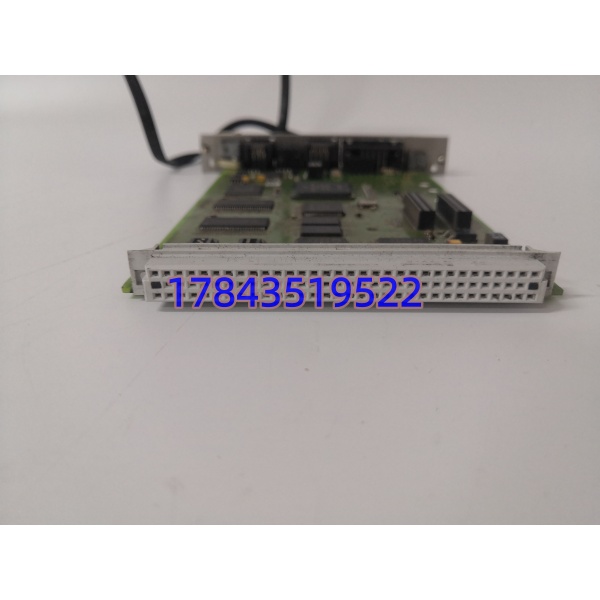

这模块插在机架的专用通信槽里，不占I/O槽位。它有两路RJ45口，支持冗余环网或A/B口分接，通信断了能自动切到另一路。有一点要注意，它本身支持SIL 3安全等级，可以通过SafeEthernet协议与其它安全设备通信，前提是对方也支持这个协议。编程和组态通过SILworX软件走以太网完成，从ELOP II V4.1版本开始就支持了。
应用场景与行业案例
痛点切入：
搞SIS的最怕安全系统和DCS之间数据不通——工艺那边看不到SIS的报警状态，维护人员也不知道安全回路的动作情况。更麻烦的是，安全系统网络和DCS网络混在一起，网络安全审计不过关。F8627X干的就是把SIS数据“安全地”拿出来，同时保证通信链路本身符合SIL 3要求。
典型场景：
- 石油化工——SIS与DCS数据通信： 化工厂的安全仪表系统需要把紧急切断阀的状态、报警信号传给DCS操作站显示。F8627X通过Modbus TCP把数据推给DCS，同时支持独立VLAN隔离SIS网络和DCS网络，满足功能安全标准对网络隔离的要求。
- 电厂——锅炉FSSS系统通信： 锅炉灭火保护系统（FSSS）是典型的SIL 3应用。越南高岸项目FSSS就用的F8627X模块，采用2oo4D冗余结构，每个控制器内部有两个微处理器同步运行，看门狗电路监控运行状态，发现故障立即切换。
- 海上平台——安全系统远程监控： 海上平台SIS数据需要传回陆地控制中心，F8627X支持OPC UA协议，能通过安全网关把数据推给上层的IIoT平台，同时保持SIS网络与外部网络物理隔离。
- 油气长输管线——站场SIS与SCADA通信： 管线站场的ESD系统需要把安全状态上传SCADA主站。双RJ45口支持环网冗余，站间通信中断时自动切换路径，保证数据不掉线。
真实案例：
有个天然气处理厂的SIS项目，用的是HIMA HIMax系统配F8650X CPU。调试阶段发现上位机读不到SIS的报警状态。电气工程师查了一圈，发现是通信模块没配IP地址——出厂默认是空的。更折腾的是，SILworX软件版本是V4.3，而的固件是V5.x的版本，版本不匹配，模块认不出来。最后刷了固件才搞定。
那个项目的仪表负责人后来跟我讲了一句话很实在：“这种通信模块看着简单，但买之前一定问清楚模块的固件版本和你的SILworX版本能不能对上。V4.x和V5.x之间不通用，插上去认不出，白折腾半天。而且这玩意儿没有独立的电源端子，靠机架背板供电，机架电源挂了它也跟着没电——所以系统电源冗余必须做好。”
常见问题解答 (FAQ)
A：它是通信模块，不是CPU。给HIMA安全CPU（如F8650X、F8652X）提供以太网通信能力，让SIS能把数据传给DCS或上位机。它插在机架的通信槽位，不占I/O槽位，也不带现场接线端子。
A：这是最容易搞混的三样东西。=以太网通信模块（插通信槽）；F8650X=安全CPU（插CPU槽，带SIL 3认证）；F7131=系统电源模块（插电源槽，给机架供电）。你要是买备件，先确认柜子里坏的是哪一块，别买错了。
Q3：它支持哪些通信协议？能直接连DCS吗？
A：支持Modbus TCP Server/Client、OPC UA/DA、SafeEthernet（HIMA专有安全以太网协议）、ELOP II TCP编程下载等。连DCS通常走Modbus TCP或OPC UA，前提是DCS那边也支持对应协议。有一点要注意：安全系统网络建议独立VLAN或物理隔离，不要和DCS网络混在一起，这是功能安全标准的要求，也是网络安全的基本常识。
Q4：这模块需要单独供电吗？支持热插拔吗？
A：不需要外部供电，24V DC从机架背板取电，功耗约4-6W。关于热插拔，HIMA模块在系统运行时更换有一定风险。安全系统的通信模块更换，建议先确认系统是否支持在线更换（取决于机架配置和冗余情况），稳妥做法是在停车窗口期操作。换之前备份配置参数，换完重新下装组态。
Q5：这模块停产了吗？现在能买到什么成色的？
A：目前尚未被官方宣布停产，仍在维护和支持周期内。但作为HIMA的成熟产品，新项目已有更新型号可选。市面流通的主要是原厂新件、库存尾货和合规翻新的拆机件。买二手件重点确认两点：一是模块固件版本和你的SILworX软件版本是否兼容（V4.x和V5.x不通用）；二是供应商是否提供通电测试报告。
