描述
产品详情

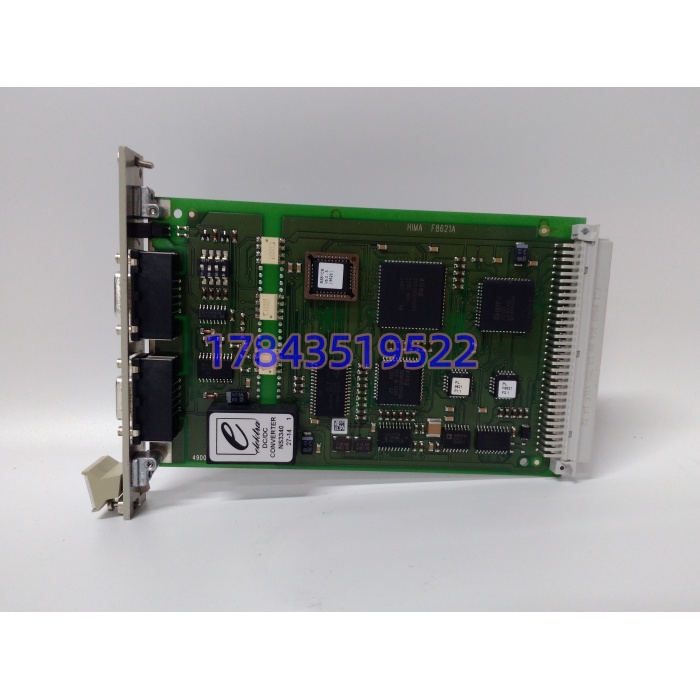

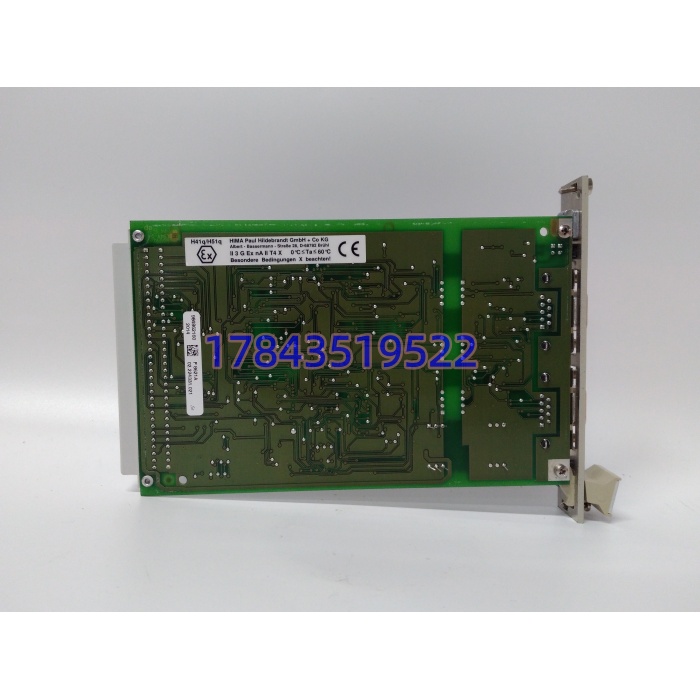

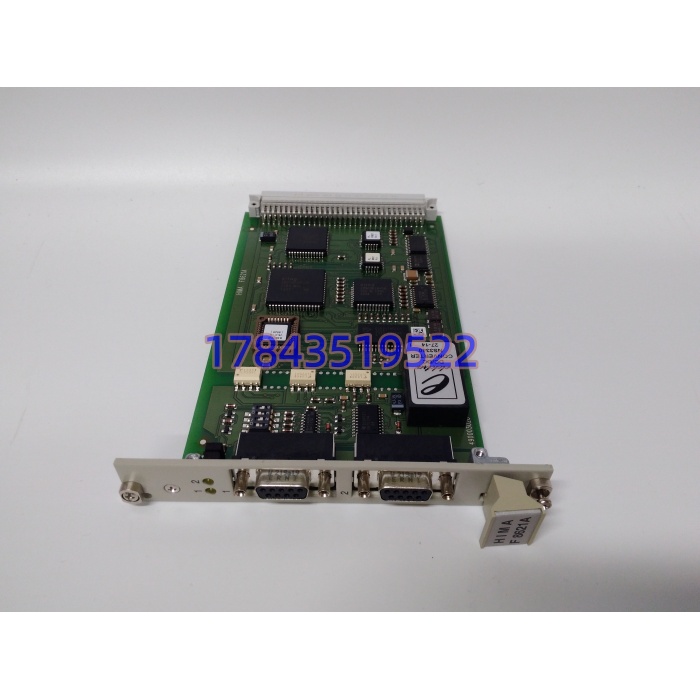

· 型号：F8621A（984862160）
· 品牌：HIMA
· 系列：HIQuad H41q / H51q（PES 安全系统）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 模块定位 | 通信协处理器（Coprocessor / Comm Module） | 替主 CPU 扛非安全串行流量 |
| 适配系统 | HIMA H41q、H51q（HIQuad 架构） | 不进 HIMax 底座，不进 H41m 基础型 |
| 微处理器 | Hitachi HD64180，8-bit，10 MHz | 自带通信子处理器 |
| 内存 | 384 KB 静态 CMOS-RAM + EPROM（2 IC） | RAM 掉电保持靠 F7131 电源监控模块锂电池 |
| 双口 RAM | 有，与主中央模块 Bus 1 高速交换 | 零拷贝搬过程值/报警字 |
| 串行接口 | 2 × RS485 半双工，电流隔离（1500 VAC） | D-Sub 9，各口独立通信处理器 |
| 波特率 | 300–57600 bps 软件设或继承 CU DIP | 9600/19200 最常用 |
| 协议 | Modbus RTU（主/从）、ASCII、ELOP II 维护链 | 非 Profibus 原生（老 F8621A 无 RJ45） |
| 供电 | 背板 5 VDC，360 mA 典型 | 不独立 24V 取电 |
| 占位 | 4 TE（欧卡宽） | 中央机架专用槽 |
| 指示 | 前面板 RUN/ERR/COM1/COM2 LED | 无 LCD |
| 安全等级 | 系统级 IEC 61508 SIL 3（模块本身不直接带 SIL 证书，归架构成 SIL3） | 单模块不单独发 SIL 证 |
| 工作温度 | 0~+60 ℃（部分渠道标 -20~+60） | 存储 -40~+85 ℃ |
| 涂层 | 工业级三防（老欧洲卡哑光） | IP20 柜内 |
| 同族演进 | F8621B 为后续修订，F8621A 已归 EOL | 互换需核对机架固件 |
产品介绍
SIS 机架里最容易被当成”通信卡随便替”的，就是 F8621A。但它不是普通串口卡——H51q 主 CPU 跑 1oo2 表决、执行 F 循环是定死扫描周期的，如果把 DCS 的 Modbus 轮询、HMI 点表刷新、AMS 资产扫描全压主 CPU 上，扫描周期会被串口中断拉长是违规 SIL 3 固定周期的事。F8621A 拿 HD64180 独立跑通信协议栈，主 CPU 每周期把过程值/报警字写进 Dual-Port RAM，协处理器自己打包发 RS485，两边互不抢中断。严格来说，F8621A 本身不进安全连锁路径（它死了 SIS 照样跳机），但没了它，操作工在 DCS 上看不到 SIS 内部变量、AMS 里 SIS 变”灰卡”、停机后 SOE 前因后果断链——复盘权直接残一半。
从 TCO 看，贸易商 裸板报价 8k–18k 浮动（拆机翻新为主），但一套加氢 ESD 若因它通信掉链、停机后查不出”先低油压还是先低火焰”的顺序，单次事故分析拖一周、保险理赔卡壳的隐性成本远超备件钱。库存里留它，留的是”SIS 可观测性备份权”，而且冷备件必须随板带一份同机架读取的 EPROM 配置（波特率、站址、DIP S1–S4 照片），否则备一块裸板现场重灌 ELOP II 工程至少要半天。
应用场景与库存策略
炼油厂 ESD 机架里 故障最阴：不是 SIS 不跳机，是跳完之后 DCS 趋势里 SIS 内部点全断、HMI 上”通信故障”黄闪，操作工以为 SIS 部分瘫了不敢复机，等厂家远程读 ELOP II 才发现只是协处理器 RS485 口雷击坏。更阴的是单口坏——COM1 连 DCS 断、COM2 连 HMI 还在，画面看着”通”，DCS 侧却收不到阀位反馈，工艺端误判。
- 石化·加氢/重整 ESD 机架：H51q 中央柜每柜 1–2 块 做 DCS/HMI 桥 → A 类，单装置现场冷备 1 块裸板（带 EPROM 镜像+ DIP 照片）+ 集团 N+1；备板每 2 年上电读 RAM 保持状态。
- 电力·燃机 BMS/超速保护 H51q 架：SOE 前因上传靠它 → 建议供应商 VMI 代管 1 块，自身零库存，合同写” 非 F8621B，HIQuad 兼容”。
- 油气·海上 FPSO 火气柜：盐雾+雷电多，RS485 口易击损 → 备件必须带隔离栅同备，别只备板不备浪涌。
- 排雷：网页把 写成”984862160 安全 DI 卡 16 通道””HIMax 中央 CPU””时钟同步板”是同型号跨功能嫁接（见 对照原厂 9912 数据页 可识破）。采购单必须写”HIMA 通信协处理器 H51q 用 984862160″，收货核对 HD64180+双 RS485 D-Sub+4 TE 欧卡+F7131 电池缓冲走线，防 DI 卡或 CPU 板冒充。
真实案例：2020 年某炼油厂 PSA 装置 ESD（H51q 架构），夜班 DCS 上 SIS 点表全灰，HMI 报” COM1 Fault”。维保班先查 DCS 网卡、再查 RS485 总线终端电阻，耗 9 小时。厂家远程让看机架—— 前面板 COM1 常红、RUN 闪，拔下看背面 收发器芯片炸裂（现场总线没单端接地，雷雨季感应电进来）。厦门调一块 裸板，把旧板 EPROM 拔下移植（站址 DIP S1–S4 拍照核对），热插拔替换（H51q 允许同节点热换但需先置机架维护），恢复。复盘：原板没坏透，是 COM1 口死；若按 ABC 法把 列 A 类且备板随带 EPROM+DIP 照片，这 9 小时 DCS 盲调本可缩到 1 小时内。自此该厂把” 冷备板+EPROM 套件同防静电盒+DIP 全景照片”写进 SIS 备件规程。
