描述
产品详情

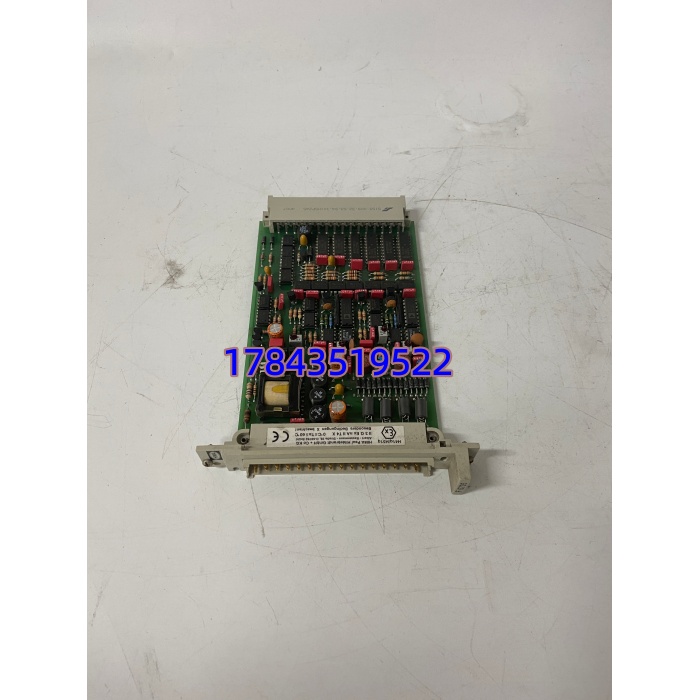

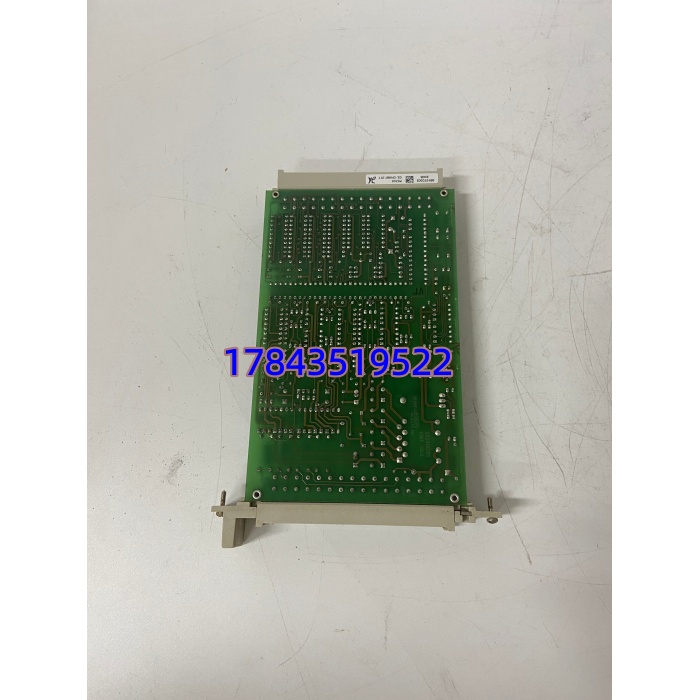

· 型号：F6705
· 品牌：HIMA
· 系列：HIMAset / Planar 系列 I/O Module — 2-Channel Analog Output（用于 H41q / H51q / ELOP II 架构 SIS）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | F6705 |
| 制造商 | HIMA Paul Hildebrandt GmbH, Germany |
| 产品类型 | HIMAset / Planar 系列 2通道模拟量输出模块 (AO) |
| 适用系统 | HIMA H41q / H51q / HIQuad / HIQuad X（部分版本兼容）、Planar安全系统机架 |
| 输出通道数 | 2路独立模拟输出 |
| 输出信号类型 | 4～20 mA（有源/无源可配）或 0～10 V DC，通过组态软件设定 |
| 输出负载能力 | 电流模式 max 750 Ω（@24V DC 供电回路）；电压模式 min 2 kΩ |
| 分辨率 | 12 bit（典型） |
| 精度 | ±0.1% of Full Scale（典型值，Datasheet标注） |
| 隔离特性 | 现场侧与逻辑侧光电隔离；通道间电气隔离（依机架背板设计） |
| 线路监视 | 支持开路(Open Load)及短路(Short Circuit)检测，可通过诊断位上报 |
| 状态指示 | 模块前面板每通道1只LED（绿=正常输出 / 红=故障/断线） |
| 供电 | 由机架背板 +5V Logic + 现场侧 +24V DC（外供或经端子模块如F7130E/F7553） |
| 响应时间 | < 1 ms（设定值→输出稳定） |
| 工作环境 | 工作 -25℃～+70℃，存储 -40℃～+85℃，湿度 5%～95% 非冷凝 |
| 安装方式 | 插入HIMA安全系统机架 I/O 槽位或配对应端子模块 DIN 导轨安装 |
| 认证 | IEC 61508 AK1（可集成进SIL 3 安全回路作为最终控制元件驱动），CE、cULus、ATEX（依具体Variant） |
| 配套端子模块 | 常用 F7130E / F7553 / F8621A（依系统架构，AO信号经端子模块出线） |
产品介绍
在某个炼化重整装置ESD年检里，SIS做回路校验时发现FV-1103阀门怎么给指令都不动作——追下来不是阀门定位器问题，是F6705通道2输出卡死在3.8mA，自诊断没报故障（老版本固件对缓变漂移不敏感），换模块后正常。（严格来说 F6705 是AO输出卡不是CPU，它只干D/A转换和线路监视，安全逻辑跑在H41q/H51q主机里；采购时须确认配套端子模块型号——裸F6705插机架背板能工作但现场接线必须通过对应端子排模块或前置配线单元，别只买卡忘了核对端子组件。）
F6705在SIS架构里负责”把安全决策翻译成模拟控制指令”——ESD减负荷、放火炬阀定位、锅炉燃料调节阀给定都靠它。它故障的表现往往是调节阀拒动或卡在最后位置，若涉及安全关断阀的最终控制元件驱动信号丢失有潜在SIL降级风险。从TCO看它单价中等，HIMA老H41q/H51q平台部分I/O已渐入EOL窗口，渠道多为NOS——属于B类偏A类（影响安全回路可用性），建议与端子模块成套建Buffer Stock，新项目尽量迁移至HIQuad X或HIMax平台。
应用场景与库存策略
SIS输出模块挂掉，轻则调节回路变手动重则安全功能降级需办理SIL bypass——而HIMA老Planar系列原厂交期要么极长要么Last-time-buy关闭，临时缺件等货期间安评可能要求降负荷运行。
- 炼化/化肥 ESD/SIS 安全仪表系统（H41q/H51q架构） → 驱动放火炬调节阀/燃料气调节阀/急冷水泵最小流量再循环阀模拟给定 → 非它不可因原设计锁定HIMA Planar I/O机架且AO需线路监视功能 →
- 海上平台/电厂 燃机辅机 SIS 调压/旁路阀控制 → 非它不可因HIMA安全认证绑定原架构 → 建议：如有在役立即核查Lifecycle公告，早期Rev做Last-time-buy 1～2件封存
- 新建项目技改 → HIMA力推HIMax(HIQuad X)平台，已被新型AO模块(AO 2×/8×)取代 →
- 备件管理注意 → 与端子模块（F7130E/F7553等）版本须匹配，部分老端子模块不支持新 Rev的线监功能——订货前核对原柜端子模块型号
真实案例：
某沿海LNG接收站2018年年度SIL回路测试，TEG脱水单元放火炬调节阀（FV-2106）AO回路校验发现通道1输出恒定0mA——前面板LED仍绿，H41q主机读回值正常（因回读取自内部寄存器未做真外部采样），自诊断未触发报警。因该阀正常处全关位不影响生产故未立即发现，直至月度ESD模拟测试时放火炬阀不动作才暴露。库房按C类未设库存，临时调货等渠道NOS件延误3天（SIS部分回路旁路运行需每日签批）。事后向欧州渠道锁定2件NOS测试OK入库并标记EOL预警，EAM系统升为A类，要求大修做AO回路加信号注入测试（给4/12/20mA用高精度表核对外回路）。教训朴素——AO卡不像DI/DO常动作，沉默故障容易漏检，没备份就是拿SIL合规冒险。
